Получить табличные данные

Описание

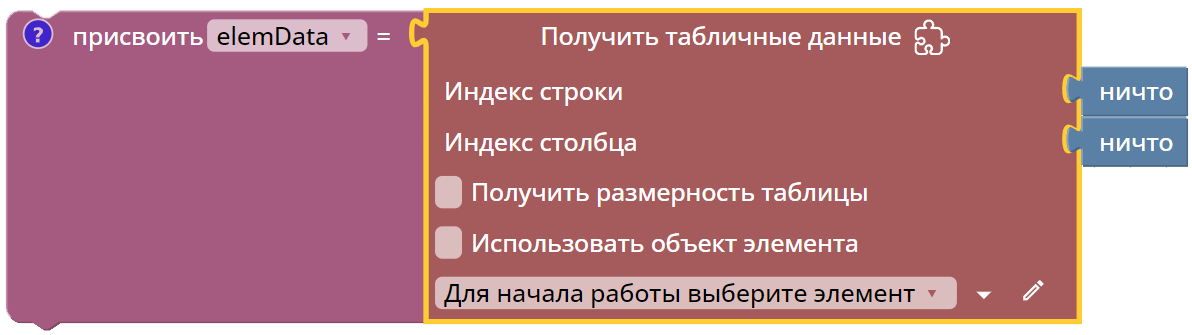

Блок извлекает табличные данные из указанного UI-элемента десктопного приложения.

---

Описание параметров

Блок имеет несколько основных параметров:

1. Индекс строки и Индекс столбца - для получения значения конкретной ячейки необходимо указать соответствующие индексы строки и столбца;

   Тип данных: число

   Пример: 4

   Комментарий: Для считывания всей таблицы в качестве индексов строки и столбца необходимо указать значение "ничто".

2. Получить размерность таблицы - позволяет получить размерность таблицы вместо ее содержимого;

   Тип данных: чекбокс

   Пример: False

3. Использовать объект элемента - при активации функция позволяет указать объект элемента или JSON-строку;

   Тип данных: объект элемента | строка

   Пример: [{"ControlTypeName":"WindowControl","Name":"Калькулятор"}]

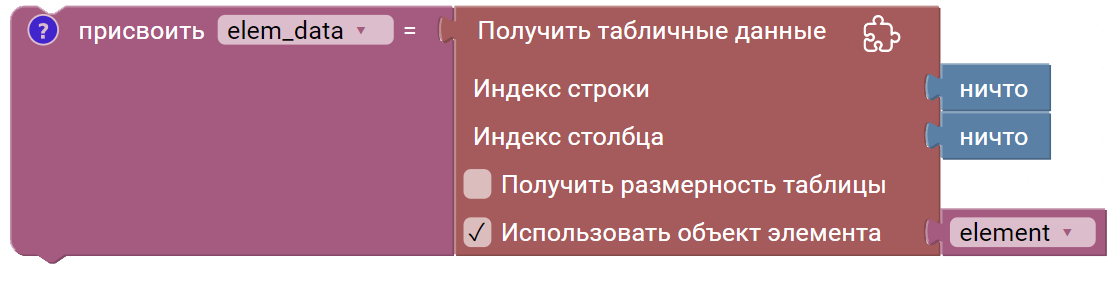

   При использовании объекта элемента в разъём подключается блок вернуть значение переменной с объектом выбранного элемента.

   Подробнее про использование объекта UI-элемента Поиск элементов - Блок позволяет выполнить поиск UI-элементов десктопного приложения.

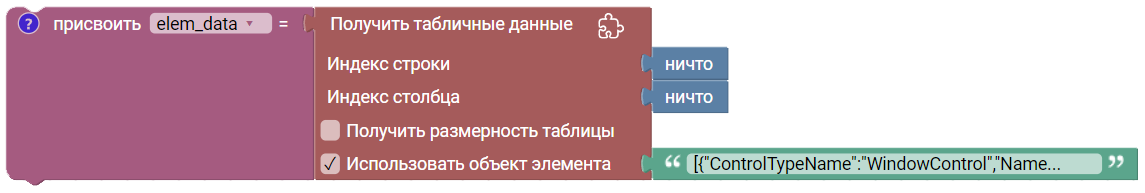

   JSON-строка указывается с помощью блока создать строку.



---

Для выбора элемента можно использовать Master UI для десктопных приложений или выбрать элемент из выпадающего списка, если он уже был предварительно получен через Master UI.

Master UI для десктопных приложений Мастер UI для работы с десктопными приложениями - встроенный инструмент Puzzle RPA, который позволяет извлекать свойства элементов десктопных приложений. Подробнее...

---

Пример использования

В данном примере открывается Диспетчер задач и производится считывание табличных данных из него.

Для выбора элемента в блоке Получить табличные данные используется инструмент Master UI для десктопных приложений. Для этого:

1. Открывается инструмент Master UI для десктопных приложений;

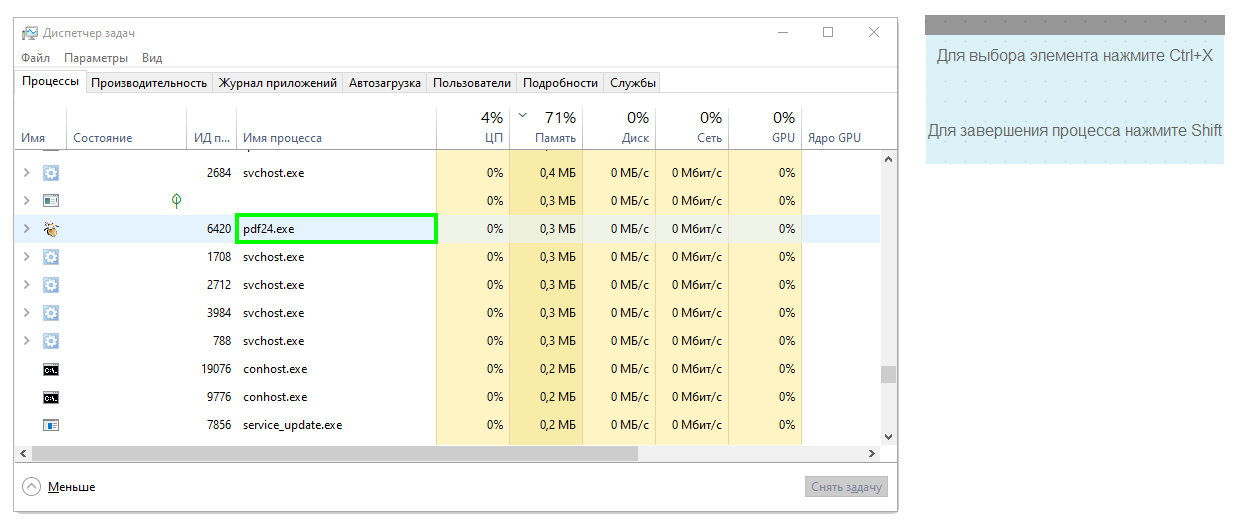

2. Выполняется выбор любого элемента таблицы;



   Заметка

   В данном примере выбран не весь UI-элемент таблицы (который необходим для работы блока), а лишь один из её внутренних элементов. Этот элемент является дочерним по отношению к родительскому элементу, представляющему всю таблицу.

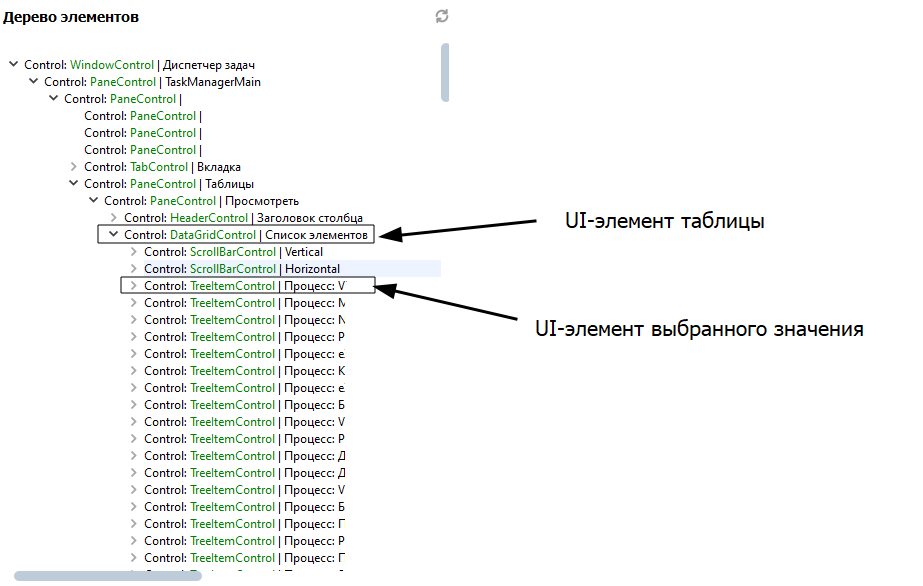

   Дерево элементов приложения имеет вид:



   Поэтому для использования UI-элемента таблицы необходимо исключить конечный (вложенный) узел из выбранного элемента.

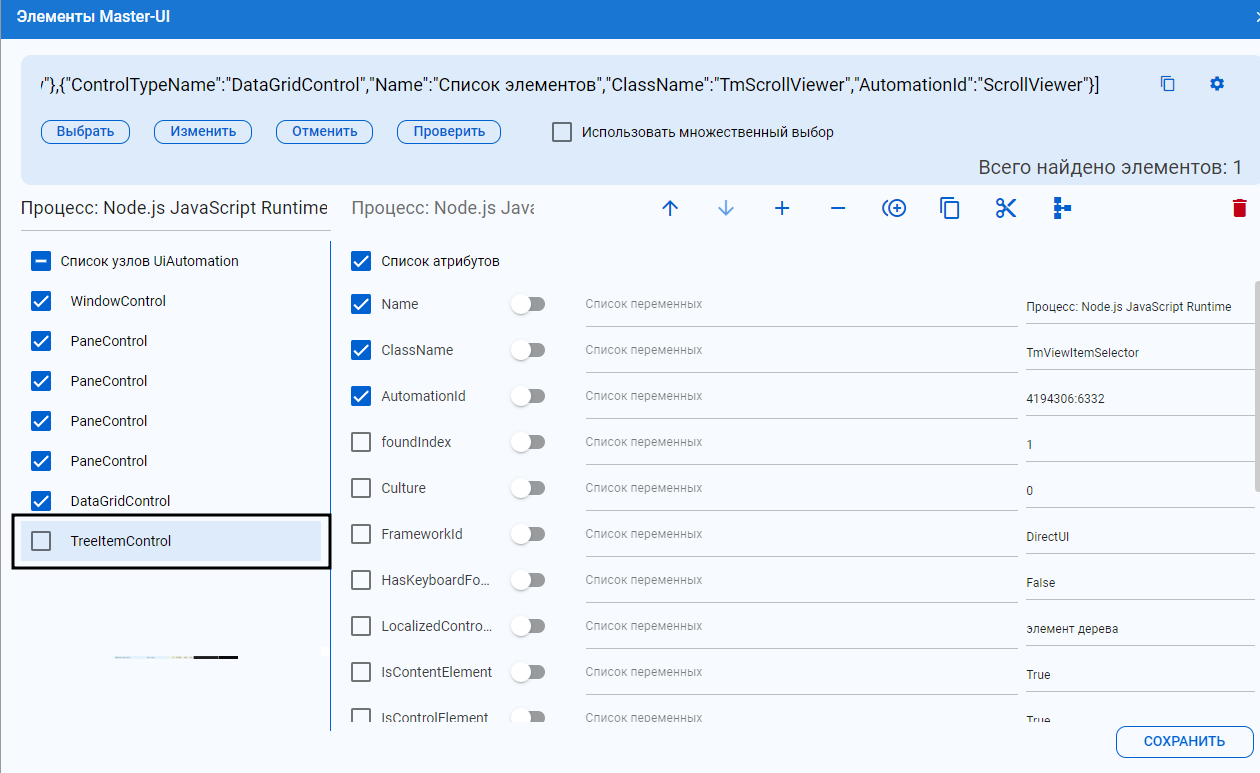

3. В инструменте Master UI, выполняется отключение последнего узла выбранного элемента.



---

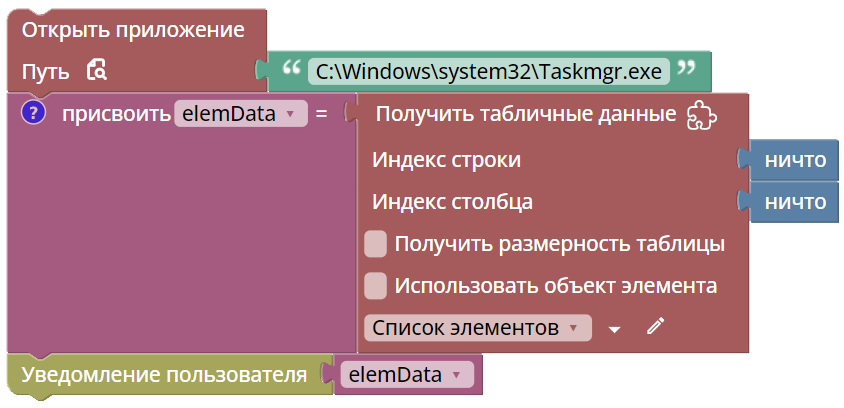

Алгоритм состоит из блоков:

• Открыть приложение Диспетчер задач;
• Получить табличные данные;
• Уведомление пользователя с результатом.

---

Результат

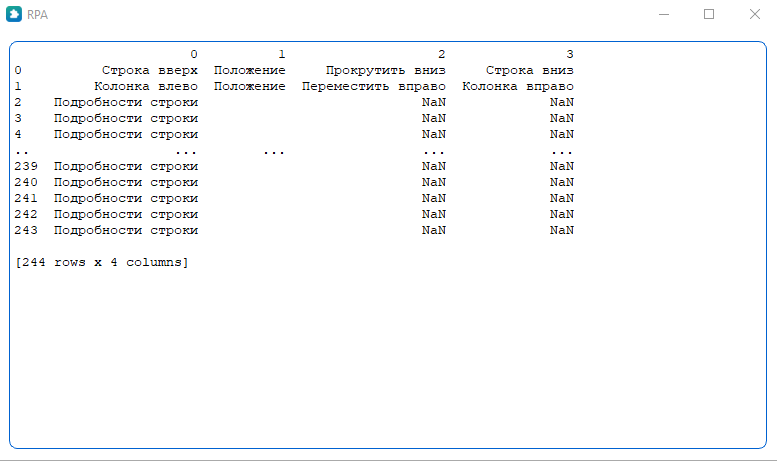

Результат считывания таблицы:

---
