Показать форму

Описание

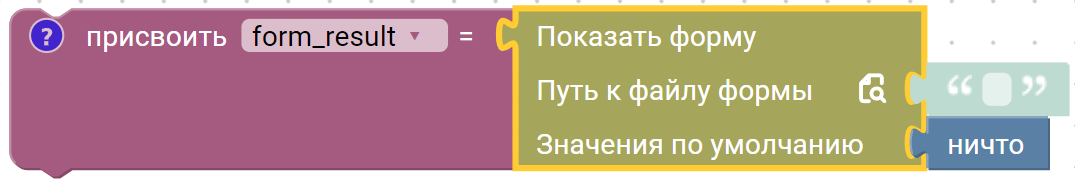

Блок запускает отображение формы взаимодействия с пользователем.

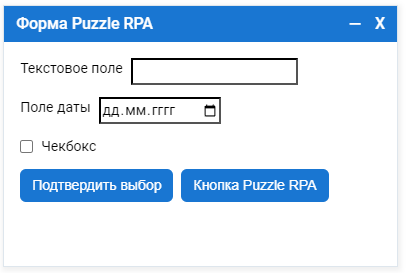

Формы взаимодействия с пользователем - встроенный инструмент Puzzle RPA для визуального создания пользовательских интерфейсов ввода данных, на которых можно размещать элементы управления — такие как текстовые поля, выпадающие списки, флажки, кнопки и настраивать их свойства.

Конструктор форм Конструктор форм — встроенный инструмент Puzzle RPA для визуального создания пользовательских интерфейсов ввода данных. Подробнее...

Описание параметров

Блок имеет ряд параметр:

1. Путь к файлу формы - путь до JSON - файла сохраненной формы;

   Тип данных: str (Строка)

   Пример: C:\my_form.json

   Заметка

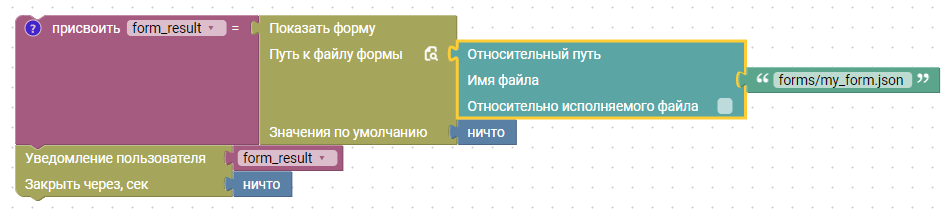

   Можно указать как прямой путь так и с использованием блока Относительный путь.

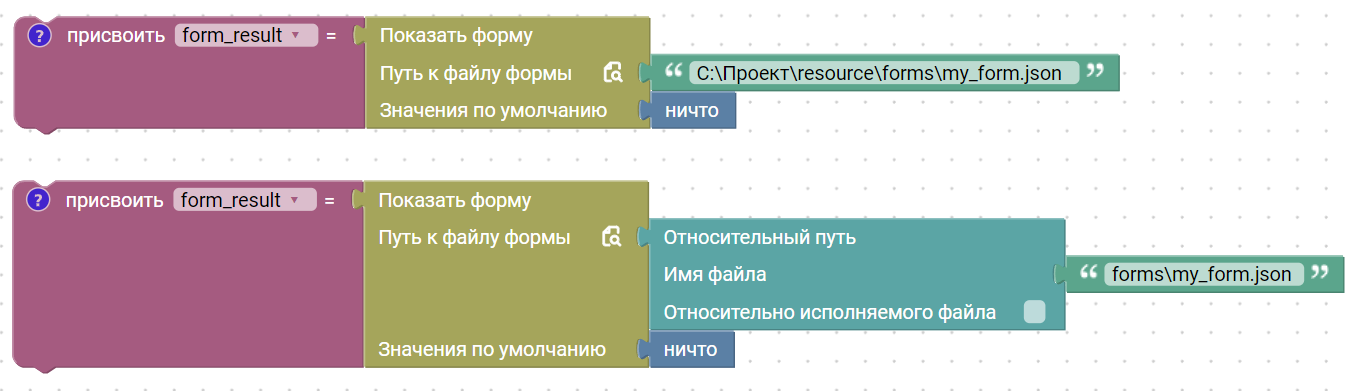

   В данном примере вызывается форма из файла my_form.json двумя способами:



2. Значения по умолчанию - настройки элементов формы при запуске.

   Тип данных: dict (Словарь)

   Пример: {'field_1': 'Значение 1', 'field_2': 'Значение 2', 'field_3': True}

Значение по умолчанию

Блок позволяет динамически изменять свойства созданных элементов в форме. Для этого необходимо указать в блоке словарь:

{
    'id_element': {
                    'property': 'new_value'
                  }
}

Пример динамического изменения параметров

В данном примере выполняется запуск формы и изменение свойств текстового поля c ID field_1:

• label - изменение заголовка поля на “Поле отключено”;
• disabled - изменение признака отключения поля на “Истина”.

Заметка

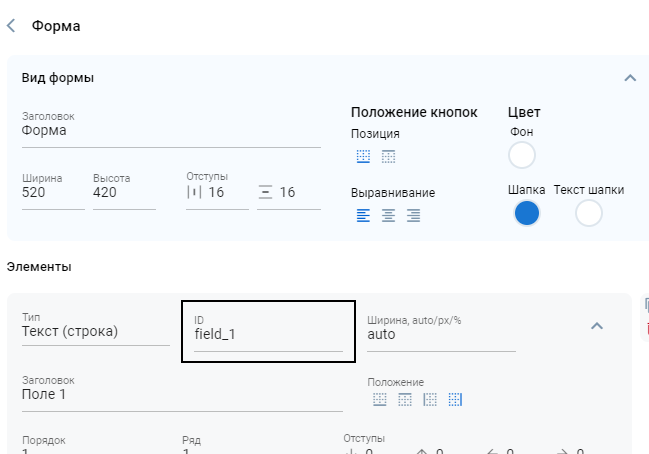

Ключ в словаре field_1 - это ID элемента на форме. Значение должно соответствовать значению в поле ID изменяемого элемента:

Доступные параметры для динамического изменения Элементы имеют ряд параметров, которые можно изменять динамически во время вызова формы из алгоритма. Подробнее...

Возвращаемое значение

Блок возвращает словарь где:

• Ключ - ID интерактивного элемента на форме;
• Значение - значение интерактивного элемента на форме.

{
    'field_1': 'Значение 1',
    'field_2': 'Значение 2',
    'field_3': True
}

---

Примеры использования

Пример 1 - Получение данных от пользователя

В данном примере выполняется получение идентификационного номера налогоплательщика (ИНН) от пользователя для использования в алгоритме программного робота. Для этого:

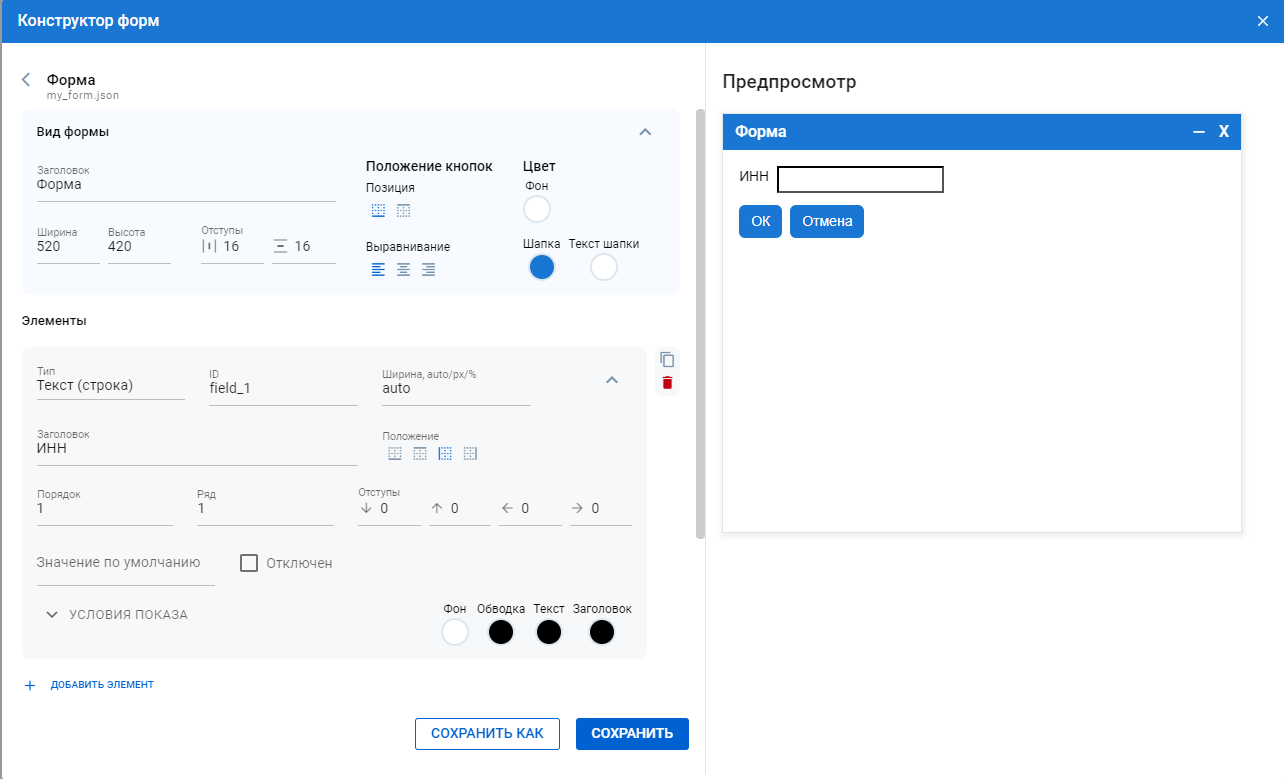

1. Создается форма с текстовым полем для ввода ИНН кнопкой подтверждения или отмены ввода;

   Заметка

   Элемент в форме для ввода - это текстовое поле. Данный элемент имеет ID field_1. Данный ID требуется для получения данных из формы.

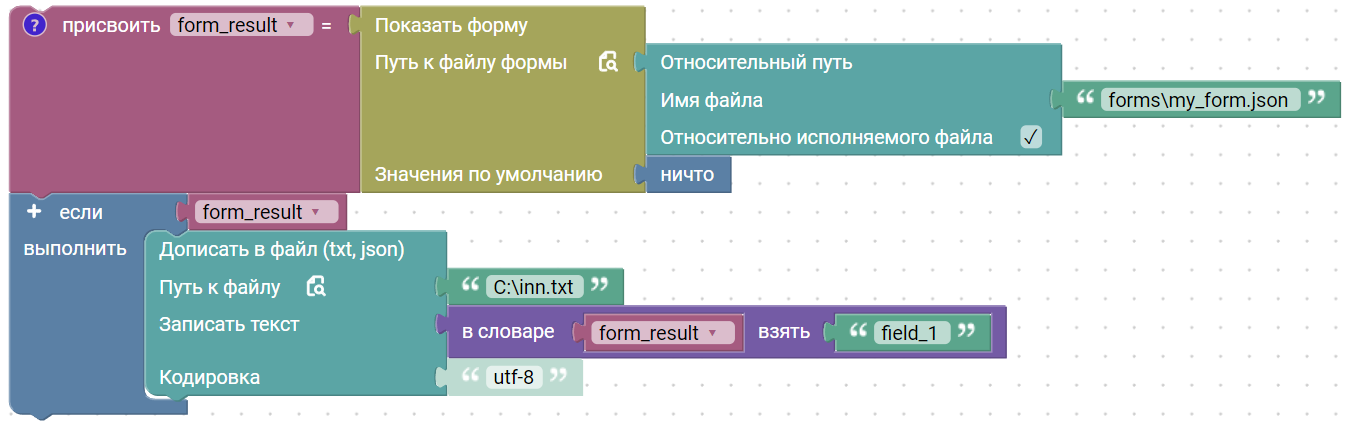

2. Создается алгоритм программного робота состоящий из:

   • Вызов созданной формы;
   • Проверка на пустое значение, полученное от формы (если пользователь нажал на кнопку Отмена, форма возвращает “Ничто”);
   • Если пользователь выполнил нажатие на кнопку ОК и отправил данные, выполняется запись полученного ИНН в файл.

   Заметка

   Значение из поля ИНН извлекается по ID field_1 элемента на форме.

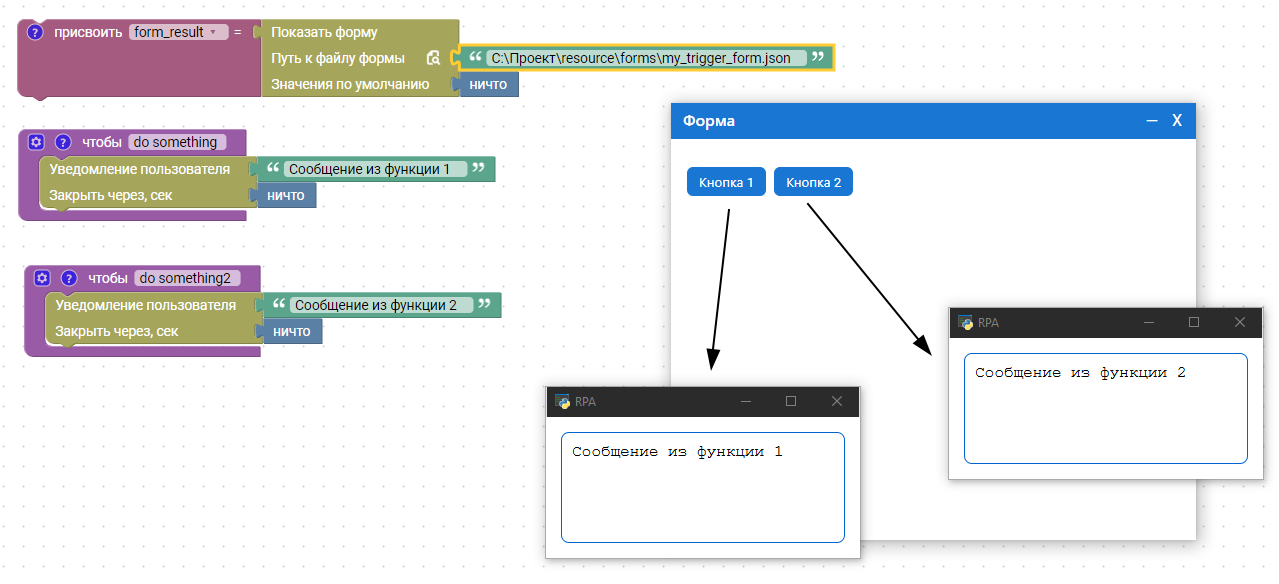

Пример 2 - Кнопка Триггер

Тип кнопки Триггер позволяет запустить функцию

В данном примере выполняется запуск двух функций с помощью кнопок на форме. Для этого:

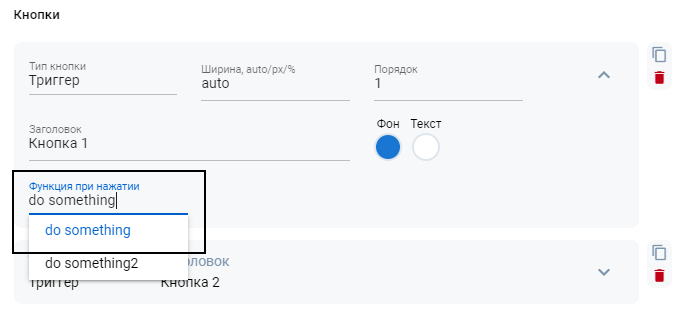

1. Создается кнопка с типом Триггер;
2. Задается Действие при нажатии для созданной кнопки и выбирается функция из проекта do something;

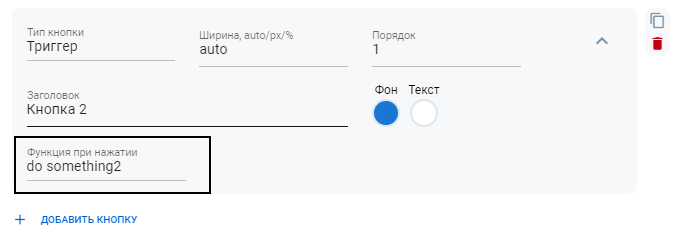

3. Создается кнопка номер 2 с типом Триггер;
4. Задается Действие при нажатии для созданной кнопки и выбирается функция из проекта do something2.

При вызове формы, кнопки на форме с типом Триггер будут запускать выполнение функции do something или do something2.

Ограничение

Функцию можно вызвать только из того же процесса, в котором вызывается модальное окно.

Пример 3 - Вызов дочернего модального окна

В данном примере выполняется запуск дочернего модально окна. Для этого:

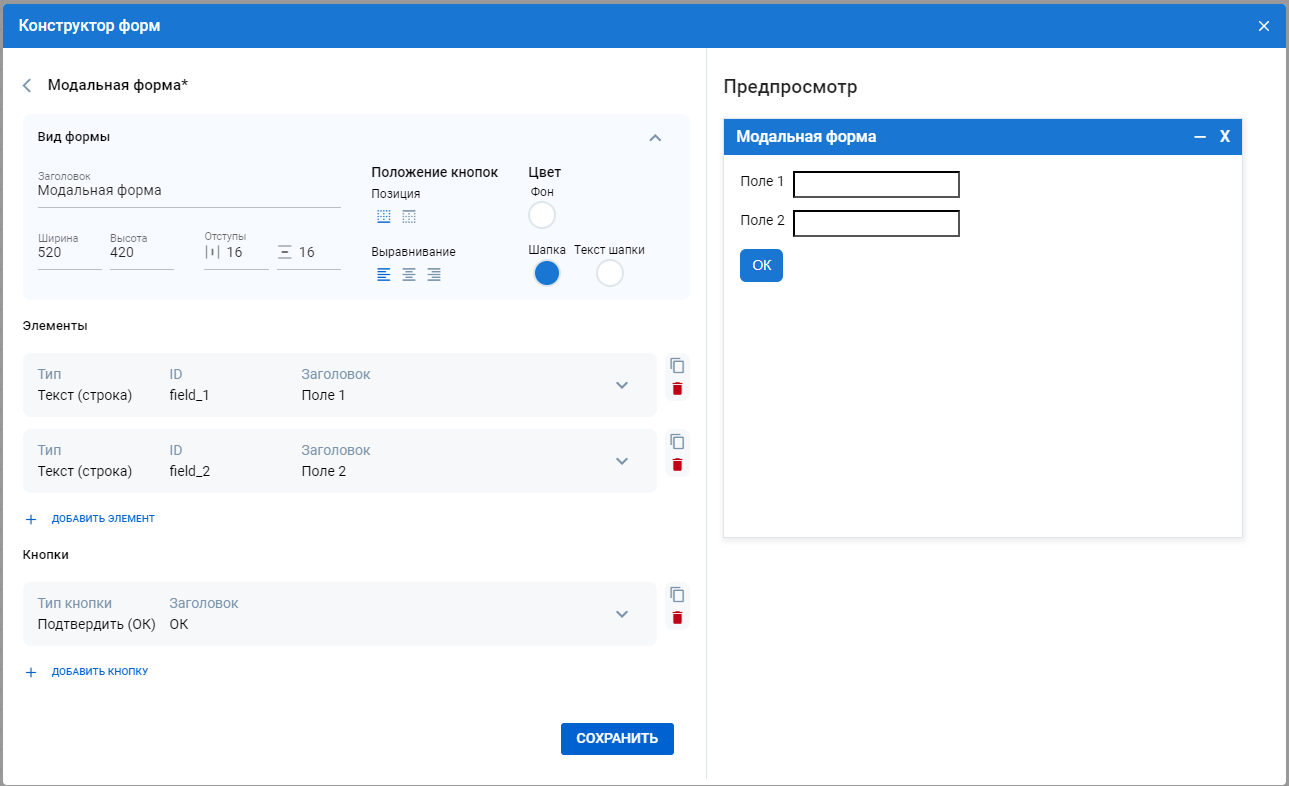

1. Создается модальное окно с названием puzzle_modal_form:

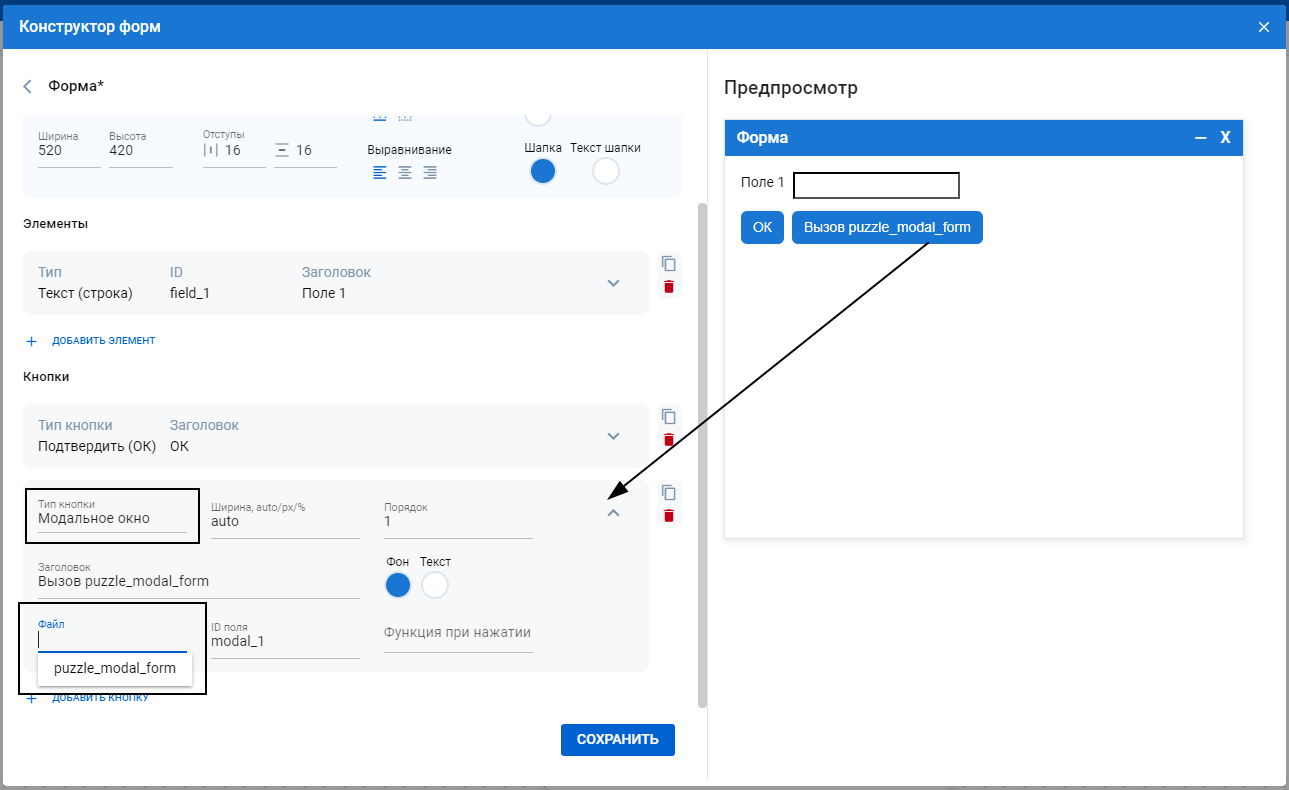

2. Создается вторая форма:

   В данной форме создаётся кнопка типа Модальное окно, при нажатии на которую открывается уже созданная форма puzzle_modal_form.



3. Создается вызов формы:

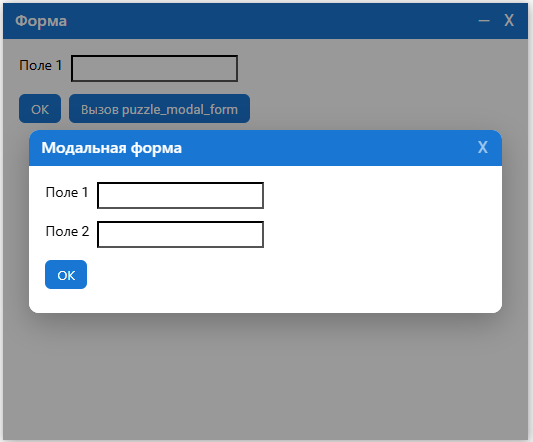

При клике на кнопку Вызов puzzle_modal_form открывается дополнительная форма, созданная на шаге 1.

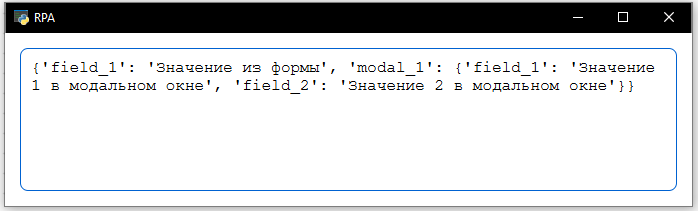

Результат будет получен в виде словаря:

Значение из модального окна puzzle_modal_form можно получить по ключу словаря modal_1:

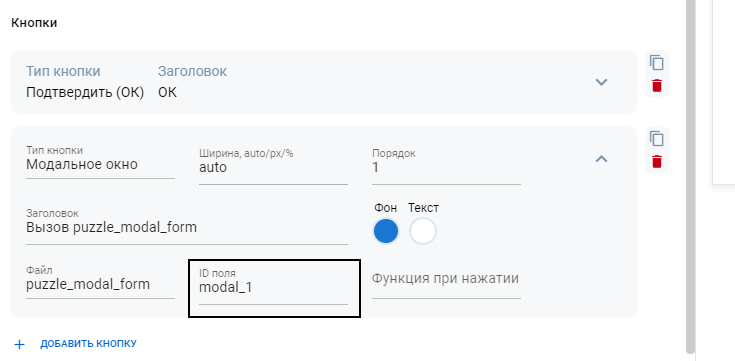

Ключ задается в настройках кнопки вызова модального окна:

Пример 4 - Изменение свойств элементов при вызове формы

В данном примере выполняется отключение текстового поля при вызове формы. Для этого:

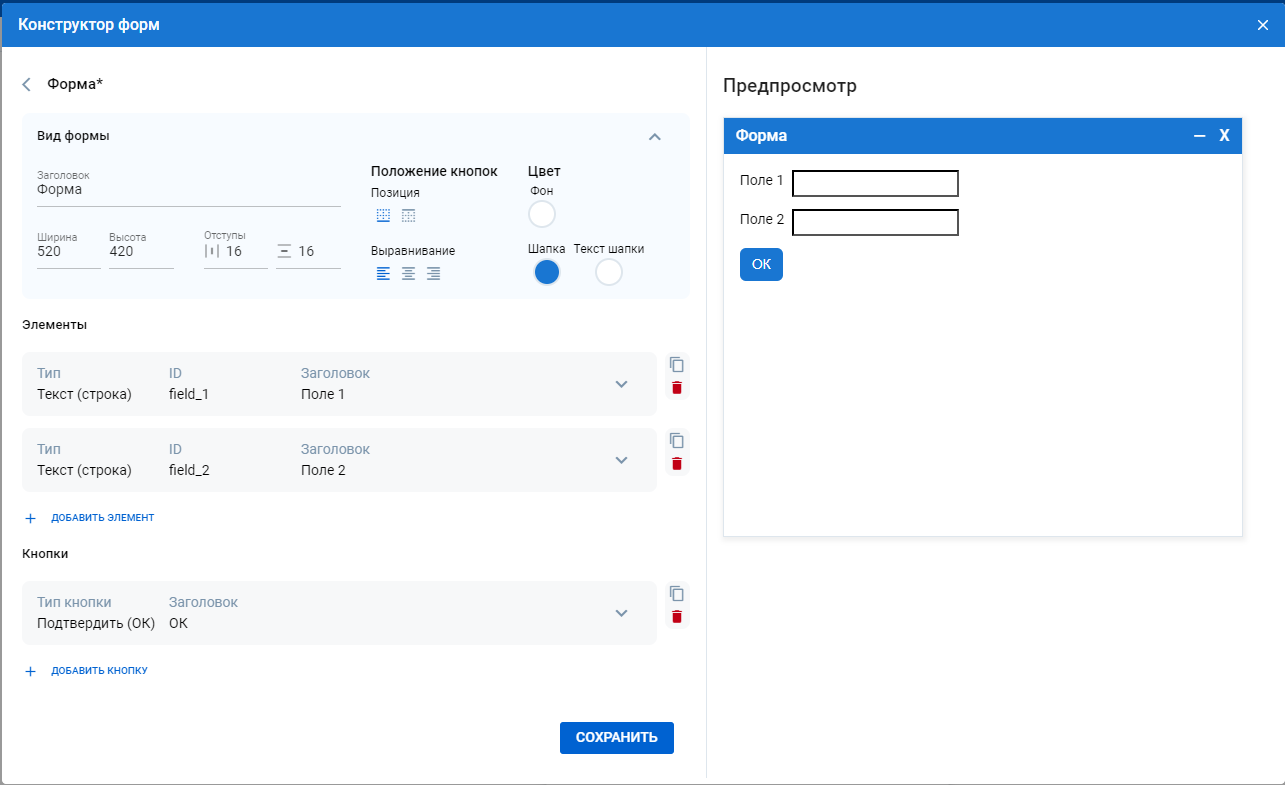

1. Создается форма с двумя текстовыми полями c ID field_1 и field_2:

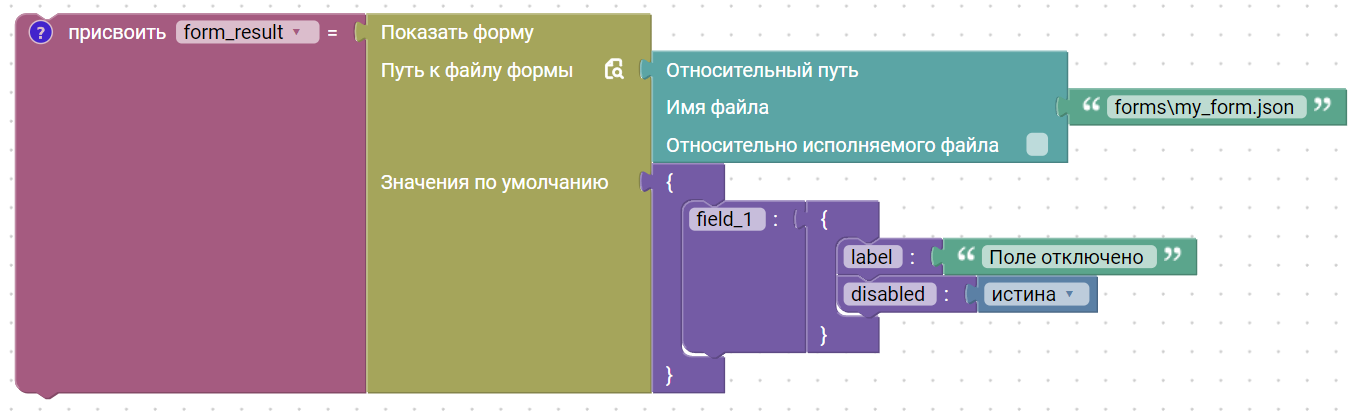

2. Создается вызов созданной формы:

   В данном случае выполняется отключение поля field_1 и изменение заголовка данного поля на значение Поле отключено. Для этого в разъем Значение по умолчанию передается словарь, где ключ - ID элемента на форме, значения - словарь с изменяемыми параметрами данного элемента.

   • label - заголовок поля (текстовое значение);
   • disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь).

   Параметры доступные для изменения

   Полный список доступных параметров можно найти в разделе Доступные параметры для динамического изменения.

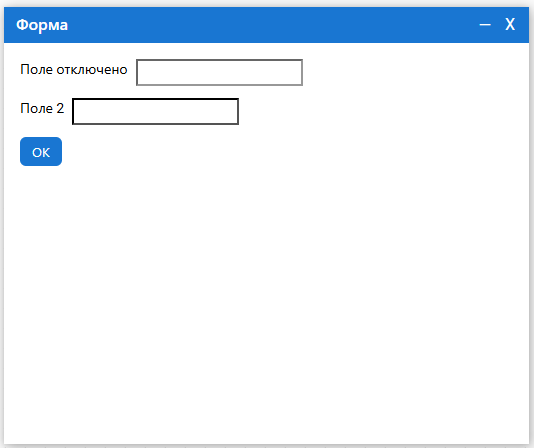

После запуска формы будет отключено поле с ID field_1 и изменен заголовок.
