Конструктор форм

Описание

Конструктор форм — встроенный инструмент Puzzle RPA для визуального создания пользовательских интерфейсов ввода данных. С его помощью можно размещать на форме элементы управления — такие как текстовые поля, выпадающие списки, флажки, кнопки и настраивать их свойства. Созданные формы можно использовать для сбора параметров перед запуском алгоритма, настройки процессов или взаимодействия с пользователем в ходе выполнения сценария.

Чтобы открыть панель управления Конструктор форм, требуется кликнуть по кнопке, расположенной в Области кнопок взаимодействия с процессом:

---

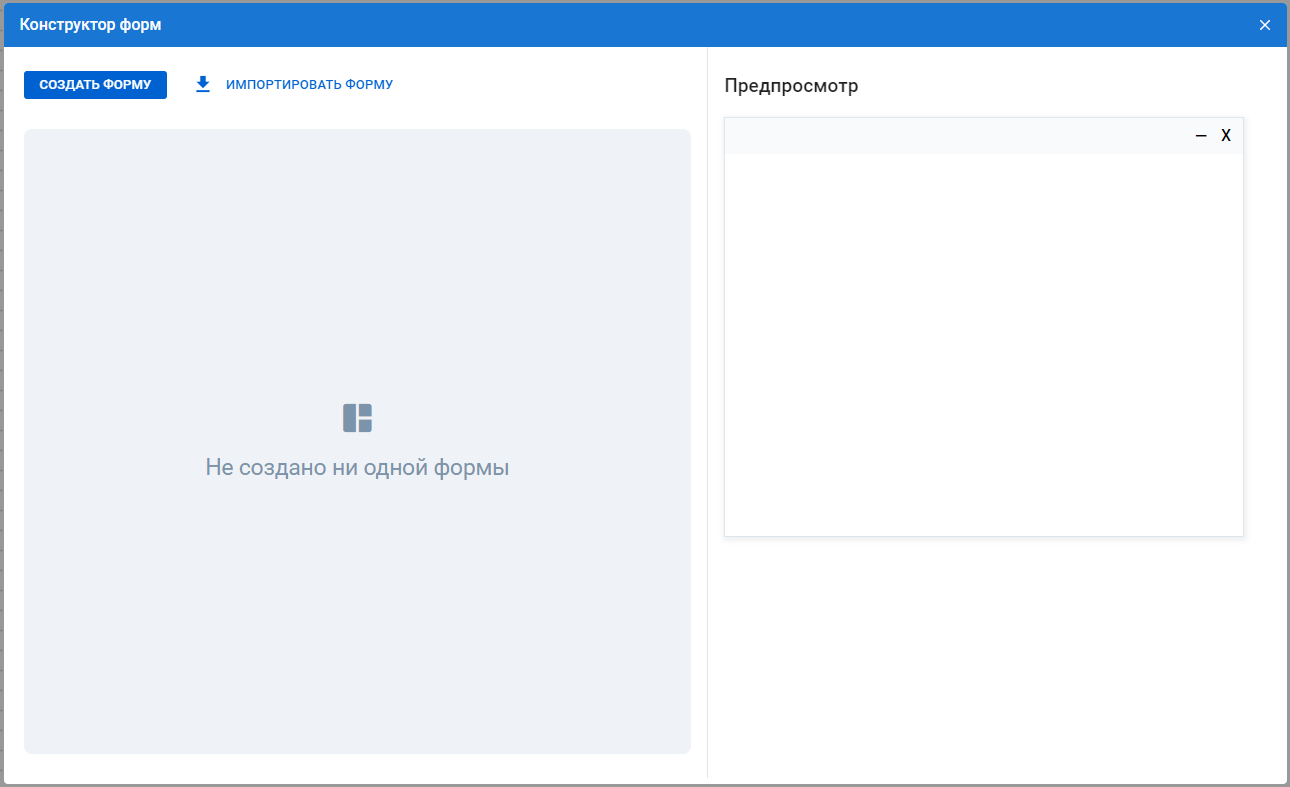

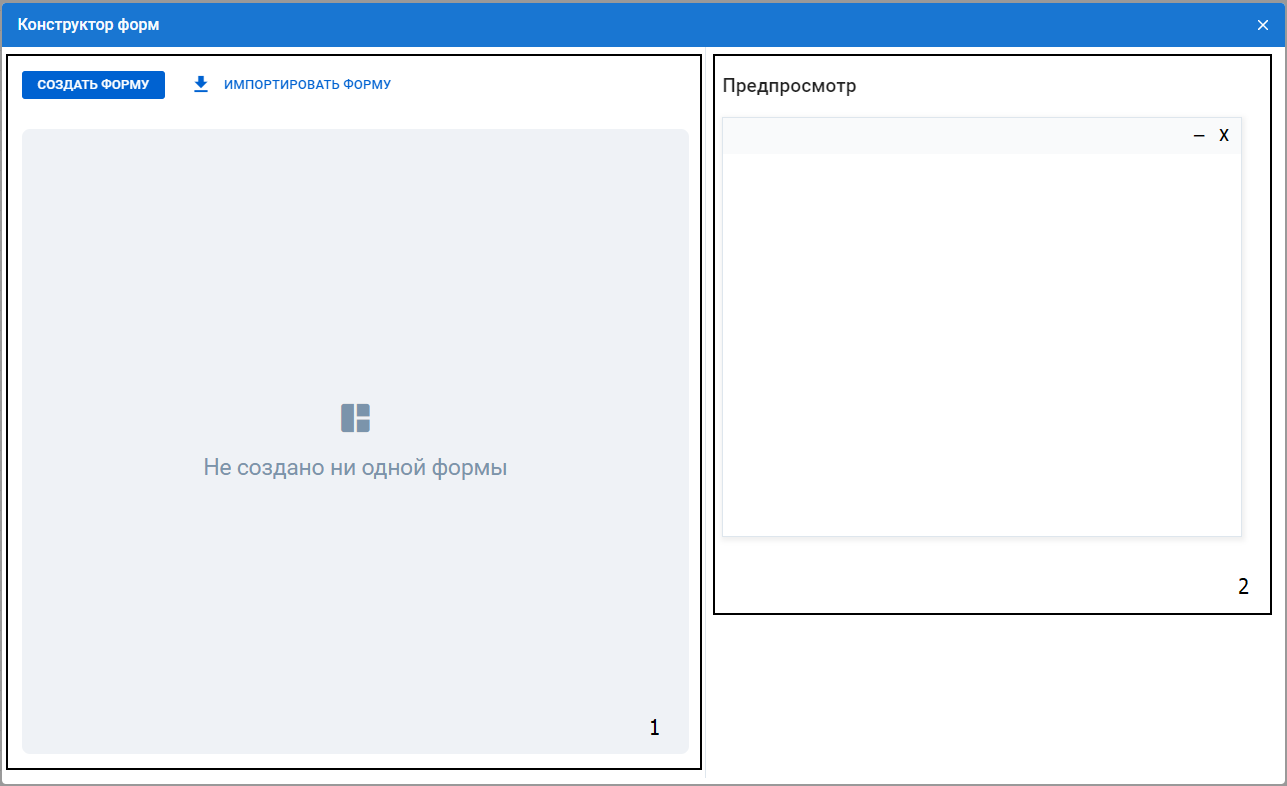

Стартовый экран

---

Внешний вид

1 - Конструктор формы

В левой части конструктора расположены функции для управления формой:

• Создать форму — запуск процесса создания формы;
• Импортировать форму — запускает процесс импорта формы из другого проекта;
• Список форм — список добавленных форм в проекте.

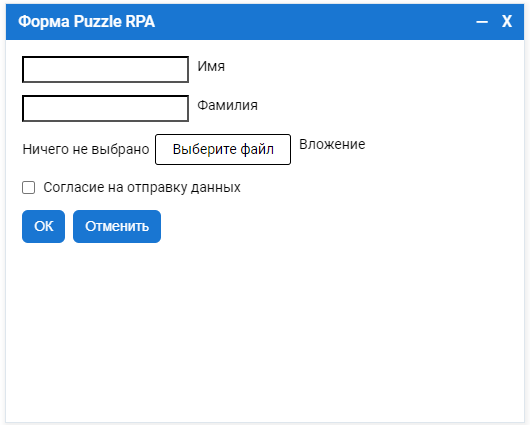

2 - Панель просмотра

В правой части отображается предпросмотр созданной формы.

---

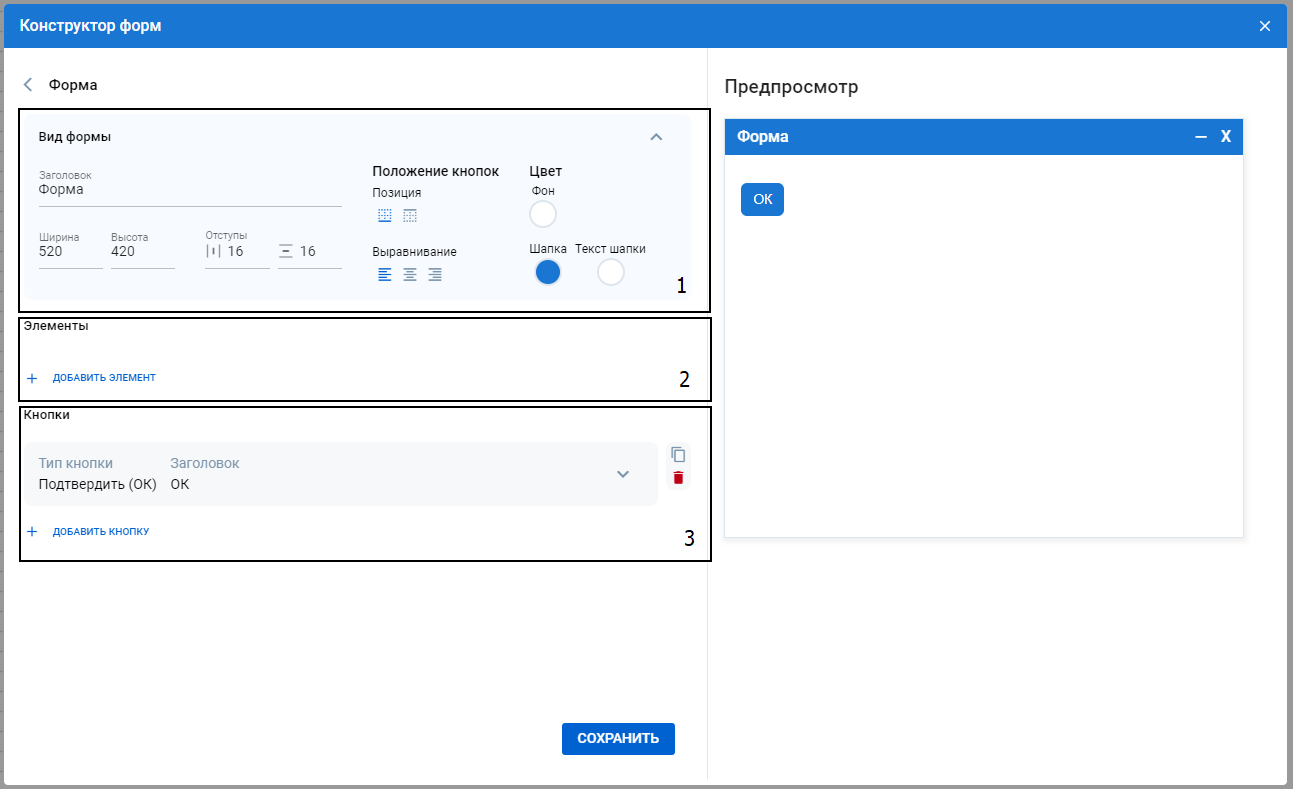

Интерфейс создания формы

Для запуска процесса создания формы требуется выполнить клик на кнопку Создать форму. После клика открывается интерфейс изменения формы.

1 - Вид формы

В верхней части располагается раздел Вид формы, позволяющий изменить внешний вид формы:

• Заголовок — заголовок формы;
• Ширина и Высота — габариты формы;
• Отступы — отступы элементов и кнопок от края формы;
• Положение кнопок — позиционирование кнопок внутри формы;
• Цвет — цвет фона и шапки формы.

2 - Элементы

В средней части располагается раздел Элементы, который позволяет добавлять на форму интерактивные компоненты ввода и отображения данных. Доступны следующие типы элементов:

• Текст (строка) — однострочное текстовое поле;
• Текст (абзац) — многострочное текстовое поле;
• Пароль — поле для ввода с маскировкой символов;
• Чекбокс — переключатель с двумя состояниями (включено/выключено);
• Селект — выпадающий список с выбором одного значения;
• Файл — элемент для выбора файла;
• Число — поле для ввода числовых значений;
• Дата — элемент выбора даты;
• Радио — группа переключателей для выбора одного варианта из нескольких.

3 - Кнопки

В нижней части располагается раздел Кнопки, который позволяет добавлять на форму управляющие элементы. Доступны следующие типы кнопок:

• Подтвердить (ОК) — завершает работу с формой и сохраняет введённые данные;

  Заметка

  Нажатие кнопки Подтвердить (ОК) приводит к закрытию формы и возврату словаря со значениями полученных от пользователя.

• Отмена — закрывает форму без сохранения изменений;

  Заметка

  Нажатие кнопки Отмена приводит к закрытию формы и возврату пустого значения от формы.

• Триггер — запускает выполнение заданной функции в проекте;

  Ограничение

  Функцию можно вызвать только из того же процесса, в котором вызывается модальное окно.

• Модальное окно — открывает дополнительное диалоговое окно.

---

Элементы формы

Элементы формы — это отдельные компоненты, из которых состоит пользовательский интерфейс формы. Они позволяют отображать информацию и получать ввод от пользователя.

Добавление элемента

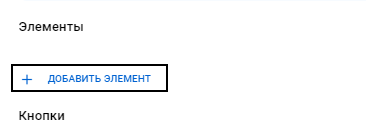

Для добавления нового элемента формы требуется выполнить клик на кнопку + Добавить элемент.

Тип элемента

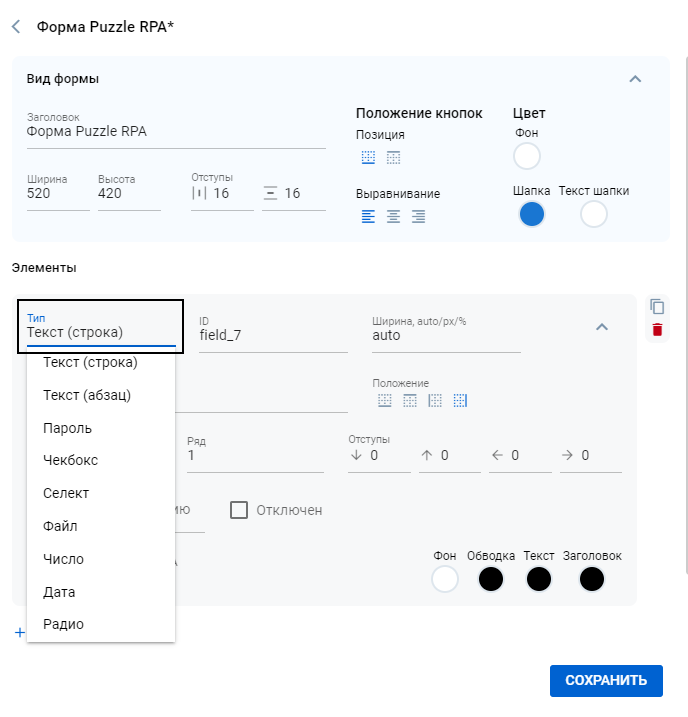

Конструктор форм позволяет выбрать тип элемента из выпадающего списка. Для этого требуется выполнить клик на поле Тип и выбрать требуемый элемент из выпадающего списка.

Общие свойства элементов

Каждый элемент формы настраивается через набор свойств, которые делятся на общие (применяются ко всем типам элементов) и уникальные (доступны только для отдельных типов).

Общие параметры:

• ID — уникальный идентификатор элемента;

• Ширина — ширина элемента на форме;

  Пример

  Поддерживает следующие форматы значения:

  • auto — ширина определяется автоматически на основе содержимого и контекста;
  • числовое значение с суффиксом px (например, 112px) — фиксированная ширина в пикселях;
  • числовое значение с суффиксом % (например, 100%) — ширина задаётся как процент от ширины контейнера формы.

• Заголовок — текстовая метка, отображаемая рядом с элементом;

• Положение — положение заголовка относительно элемента;

• Порядок — позиция элемента внутри своего ряда относительно других элементов;

• Ряд — номер строки (горизонтального ряда), в которой размещается элемент (элементы с одинаковым значением ряда располагаются в одной строке);

• Отступ — внешний отступ элемента от соседних компонентов или границ контейнера;

• Значение по умолчанию — начальное значение элемента при открытии формы;

• Отключён — чекбокс, определяющий, недоступен ли элемент для взаимодействия (элемент отображается, но не реагирует на действия пользователя).

• Условия показа - условие для отображения элемента.

Уникальные свойства элементов

Уникальные параметры:

• Текст (абзац) — количество строк;
• Селект — варианты значений (задаются через запятую);
• Файл — множественный выбор и выбор папки;
• Число — ограничение значения числа;
• Радио — варианты значений (задаются через запятую).

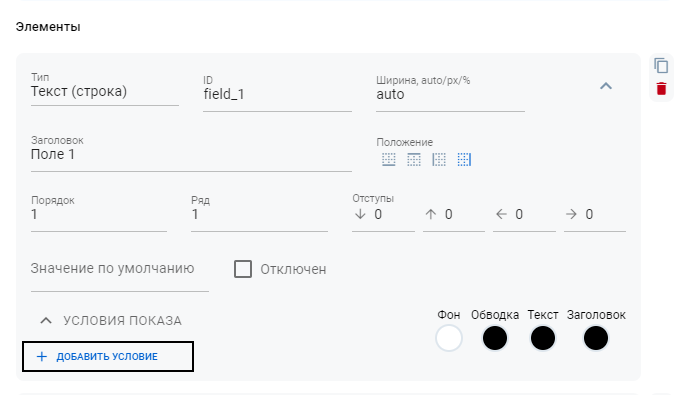

Условия показа

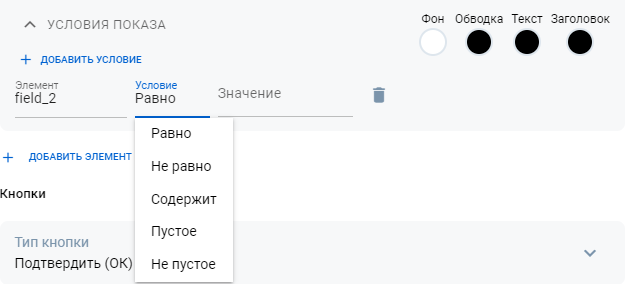

Для каждого элемента доступен выбор условия показа в зависимости от значения в другом элементе. Для этого требуется:

1. Выполнить клик на кнопку + Добавить условие;
2. Выбрать элемент, в зависимости от значения которого будет отображаться выбранная форма;
3. Указать условие;

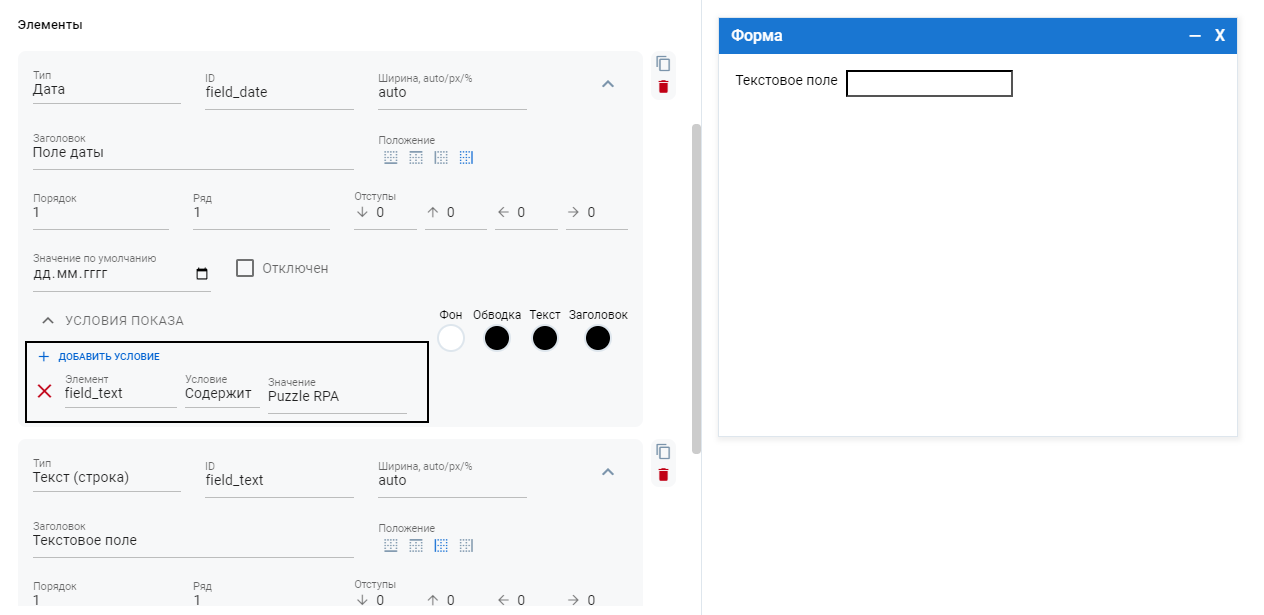

Пример условия показа

В данном примере элемент с ID field_date (Поле даты) будет отображено только если в текстовом поле с ID field_text (Текстовое поле) будет значение Puzzle RPA.

---

Кнопки формы

Кнопки формы — это управляющие элементы, предназначенные для инициации действий: подтверждения ввода, отмены операции, запуска процессов или открытия дополнительных интерфейсов.

Добавление кнопки

Для добавления новой кнопки на форму требуется выполнить клик на кнопку + Добавить кнопку.

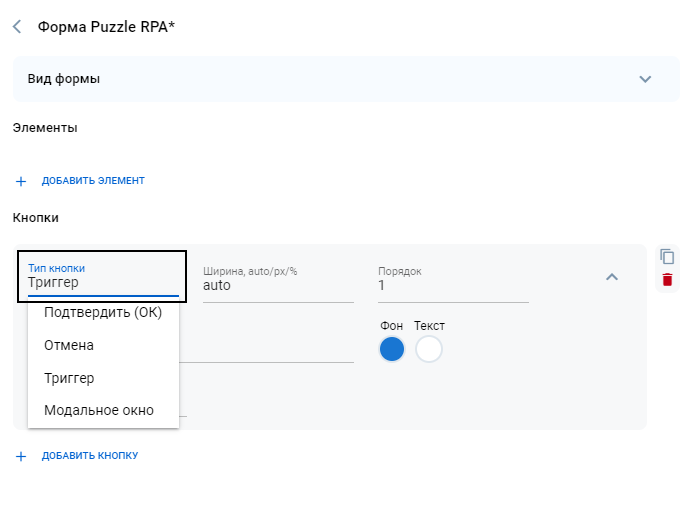

Тип кнопки

Конструктор форм позволяет выбрать тип кнопки из выпадающего списка. Для этого требуется выполнить клик на поле Тип и выбрать требуемый тип из списка.

Общие свойства кнопок

Каждая кнопка формы настраивается через набор свойств, которые делятся на общие (применяются ко всем типам кнопок) и уникальные (доступны только для отдельных типов).

Общие параметры:

• Ширина — ширина кнопки на форме;

  Пример

  Поддерживает следующие форматы значения:

  • auto — ширина определяется автоматически на основе содержимого и контекста;
  • числовое значение с суффиксом px (например, 120px) — фиксированная ширина в пикселях;
  • числовое значение с суффиксом % (например, 50%) — ширина задаётся как процент от ширины контейнера формы.

• Заголовок — текст, отображаемый на кнопке;

• Порядок — позиция кнопки внутри своего ряда относительно других элементов;

• Функция при нажатии — выпадающий список, позволяющий выбрать функцию из доступных в проекте, которая будет автоматически вызвана при нажатии на кнопку.

Уникальные свойства кнопок

При выборе типа кнопки Модальное окно необходимо указать:

• Файл — выпадающий список, позволяющий выбрать другую форму из списка созданных форм в данном проекте.
• ID поля — идентификатор, используемый в качестве ключа в словаре результата при возврате данных из дочернего модального окна (когда текущая форма вызывает другое модальное окно, значение, возвращённое этим окном, записывается в результат по указанному ID поля).

---

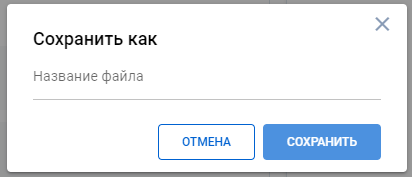

Сохранение формы

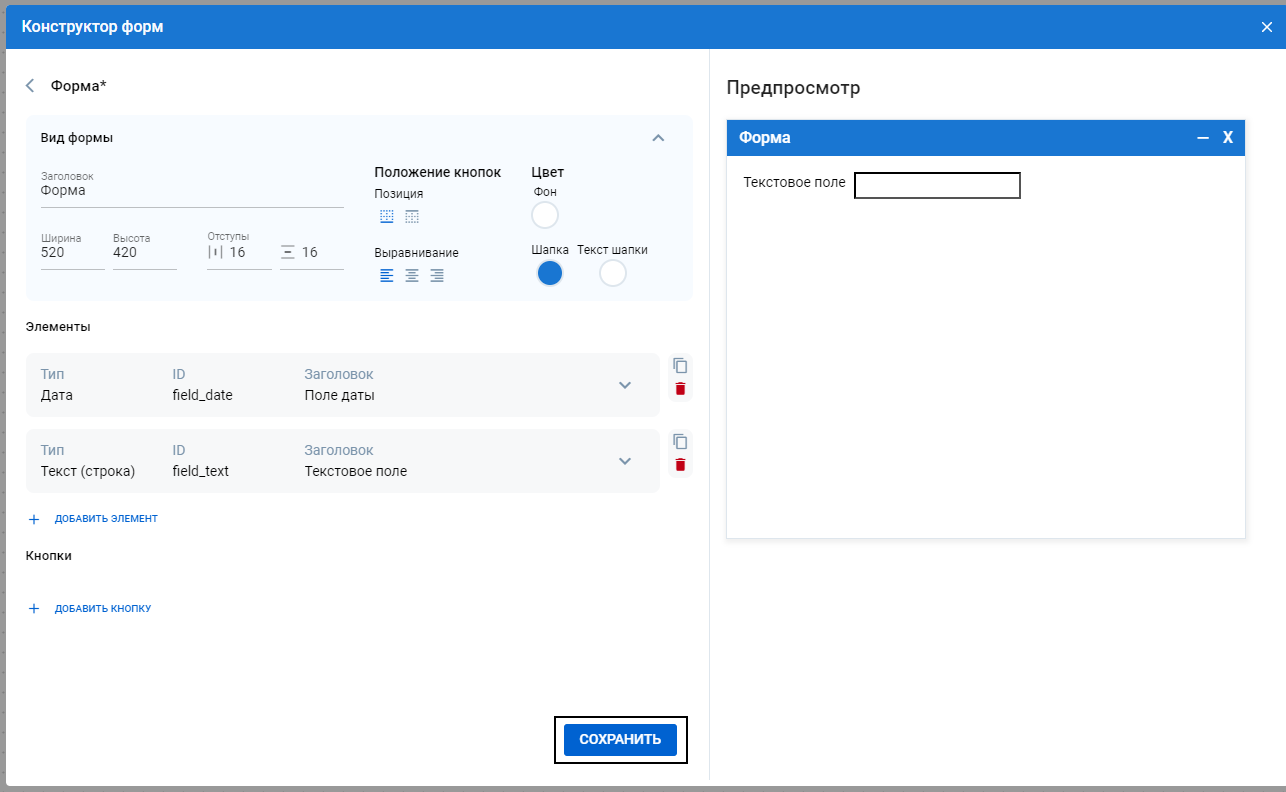

Конструктор форм позволяет сохранить созданную форму. Для этого требуется:

1. Выполнить клик на кнопку Сохранить;
2. Указать название файла и выполнить клик на кнопку Сохранить.

Заметка

Формы сохраняются в папку проекта в директорию: директория_проекта\resource\forms

---

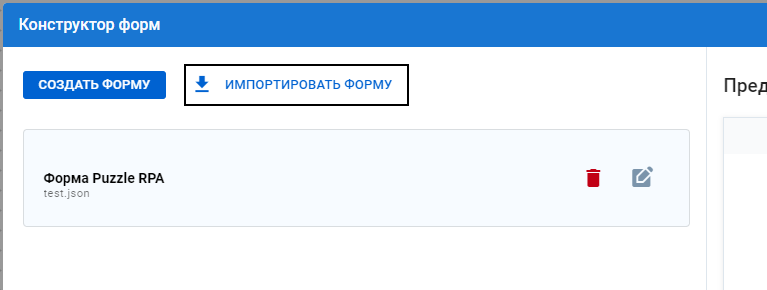

Импорт формы

Конструктор форм позволяет импортировать форму созданную в другом проекте. Для этого требуется:

1. Выполнить клик на кнопку Импортировать форму;
2. Открыть форму из другого созданного проекта в студии Puzzle RPA.

---

Вызов формы

Вызов созданной формы в алгоритме программного робота осуществляется с помощью блока Показать форму. Для этого необходимо указать:

• Путь к файлу формы — путь до файла сохраненной формы;
• Значения по умолчанию — словарь для изменения параметров элементов формы.

Путь до файла

В поле путь до файла требуется указать путь до сохраненного файла формы.

Заметка

Можно указать как прямой путь так и с использованием блока Относительный путь.

В данном примере вызывается форма из файла my_form.json двумя способами:

Значение по умолчанию

Блок позволяет динамически изменять свойства созданных элементов в форме. Для этого необходимо указать в блоке словарь:

{
    'id_element': {
                    'property': 'new_value'
                  }
}

Пример динамического изменения параметров

В данном примере выполняется запуск формы и изменение свойств текстового поля c ID field_1:

• label - изменение заголовка поля на “Поле отключено”;
• disabled - изменение признака отключения поля на “Истина”.

Заметка

Ключ в словаре field_1 - это ID элемента на форме. Значение должно соответствовать значению в поле ID изменяемого элемента:

Результат выполнения формы

Форма возвращает результат только при нажатии кнопки типа Подтвердить (ОК). В этом случае результатом является словарь, где ключи соответствуют ID элементов формы, а значения — данным, введённым или выбранному пользователем.

Если пользователь завершает работу с формой с помощью кнопки типа Отмена, форма возвращает значение “Ничто”.

---

Доступные параметры для динамического изменения

Элементы имеют ряд параметров, которые можно изменять динамически во время вызова формы из алгоритма:

Текст (строка)

• label - заголовок поля (текстовое значение);
• disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
• default - значение по умолчанию (текстовое значение).

Текст (абзац)

• label - заголовок поля (текстовое значение);
• disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
• default - значение по умолчанию (текстовое значение);
• rows - количество строк (числовое значение).

Пароль

• label - заголовок поля (текстовое значение);
• disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь).

Чекбокс

• label - заголовок поля (текстовое значение);
• disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
• default - признак, определяющий, выбран ли чекбокс при открытии формы (допустимое значение: Истина/Ложь).

Селект

• label - заголовок поля (текстовое значение);
• disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
• default - значение по умолчанию (текстовое значение);
• options - список значений в выпадающем списке (массив значений).

Файл

• label - заголовок поля (текстовое значение);
• disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
• allowMultiple- признак, определяющий, доступен ли множественный выбор файлов (допустимое значение: Истина/Ложь);
• directory- признак, определяющий, требуется выбрать папку (допустимое значение: Истина/Ложь).

Число

• label - заголовок поля (текстовое значение);
• disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
• default - значение по умолчанию (числовое значение);
• min - минимальное значение (числовое значение);
• max - максимальное значение (числовое значение);
• step - шаг переключения между числами (числовое значение).

Дата

• label - заголовок поля (текстовое значение);
• disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
• default - значение по умолчанию (текстовое значение в формате YYYY-MM-DD. Пример: 2025-10-08).

Радио

• label - заголовок поля (текстовое значение);
• disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
• default - значение по умолчанию (текстовое значение);
• options - список значений в выпадающем списке (массив значений).

---

Примеры использования

Пример 1 - Получение данных от пользователя

В данном примере выполняется получение идентификационного номера налогоплательщика (ИНН) от пользователя для использования в алгоритме программного робота. Для этого:

1. Создается форма с текстовым полем для ввода ИНН кнопкой подтверждения или отмены ввода;

   Заметка

   Элемент в форме для ввода - это текстовое поле. Данный элемент имеет ID field_1. Данный ID требуется для получения данных из формы.



2. Создается алгоритм программного робота состоящий из:

   • Вызов созданной формы;
   • Проверка на пустое значение, полученное от формы (если пользователь нажал на кнопку Отмена, форма возвращает “Ничто”);
   • Если пользователь выполнил нажатие на кнопку ОК и отправил данные, выполняется запись полученного ИНН в файл.

   Заметка

   Значение из поля ИНН извлекается по ID field_1 элемента на форме.

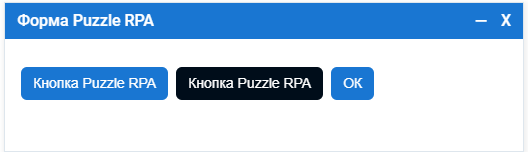

Пример 2 - Кнопка Триггер

Тип кнопки Триггер позволяет запустить функцию

В данном примере выполняется запуск двух функций с помощью кнопок на форме. Для этого:

1. Создается кнопка с типом Триггер;
2. Задается Действие при нажатии для созданной кнопки и выбирается функция из проекта do something;
3. Создается кнопка номер 2 с типом Триггер;
4. Задается Действие при нажатии для созданной кнопки и выбирается функция из проекта do something2.

При вызове формы, кнопки на форме с типом Триггер будут запускать выполнение функции do something или do something2.

Ограничение

Функцию можно вызвать только из того же процесса, в котором вызывается модальное окно.

Пример 3 - Вызов дочернего модального окна

В данном примере выполняется запуск дочернего модально окна. Для этого:

1. Создается модальное окно с названием puzzle_modal_form:



2. Создается вторая форма:

   В данной форме создаётся кнопка типа Модальное окно, при нажатии на которую открывается уже созданная форма puzzle_modal_form.



3. Создается вызов формы:



При клике на кнопку Вызов puzzle_modal_form открывается дополнительная форма, созданная на шаге 1.

Результат будет получен в виде словаря:

Значение из модального окна puzzle_modal_form можно получить по ключу словаря modal_1:

Ключ задается в настройках кнопки вызова модального окна:

Пример 4 - Изменение свойств элементов при вызове формы

В данном примере выполняется отключение текстового поля при вызове формы. Для этого:

1. Создается форма с двумя текстовыми полями c ID field_1 и field_2:



2. Создается вызов созданной формы:

   В данном случае выполняется отключение поля field_1 и изменение заголовка данного поля на значение Поле отключено. Для этого в разъем Значение по умолчанию передается словарь, где ключ - ID элемента на форме, значения - словарь с изменяемыми параметрами данного элемента.

   • label - заголовок поля (текстовое значение);
   • disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь).

   Параметры доступные для изменения

   Полный список доступных параметров можно найти в разделе Доступные параметры для динамического изменения.



После запуска формы будет отключено поле с ID field_1 и изменен заголовок.

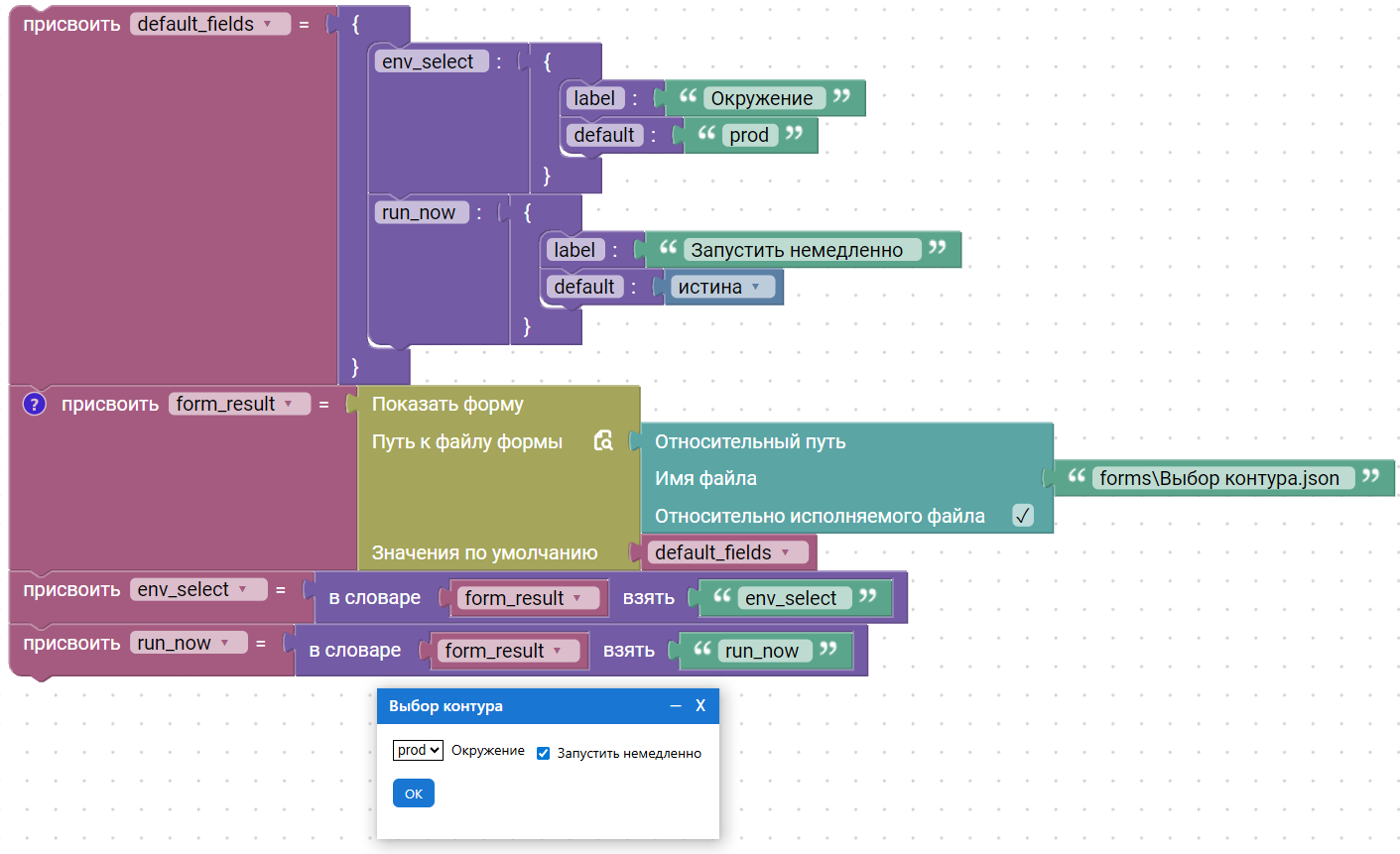

Пример 5 - Выбор окружения перед запуском робота

Робот запрашивает у пользователя окружение запуска и подтверждение перед стартом.

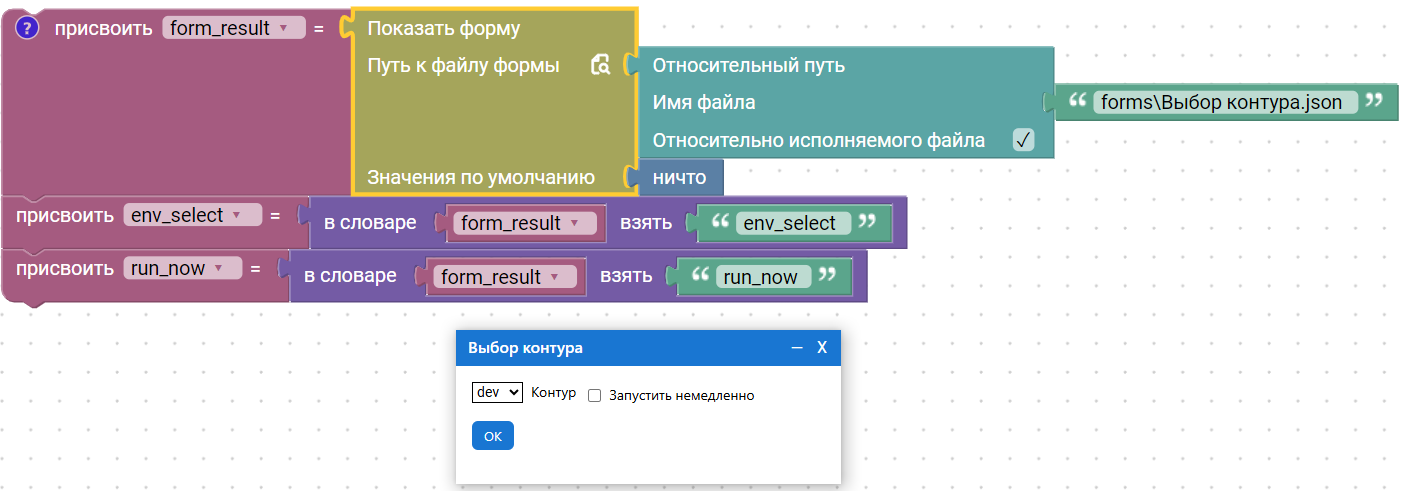

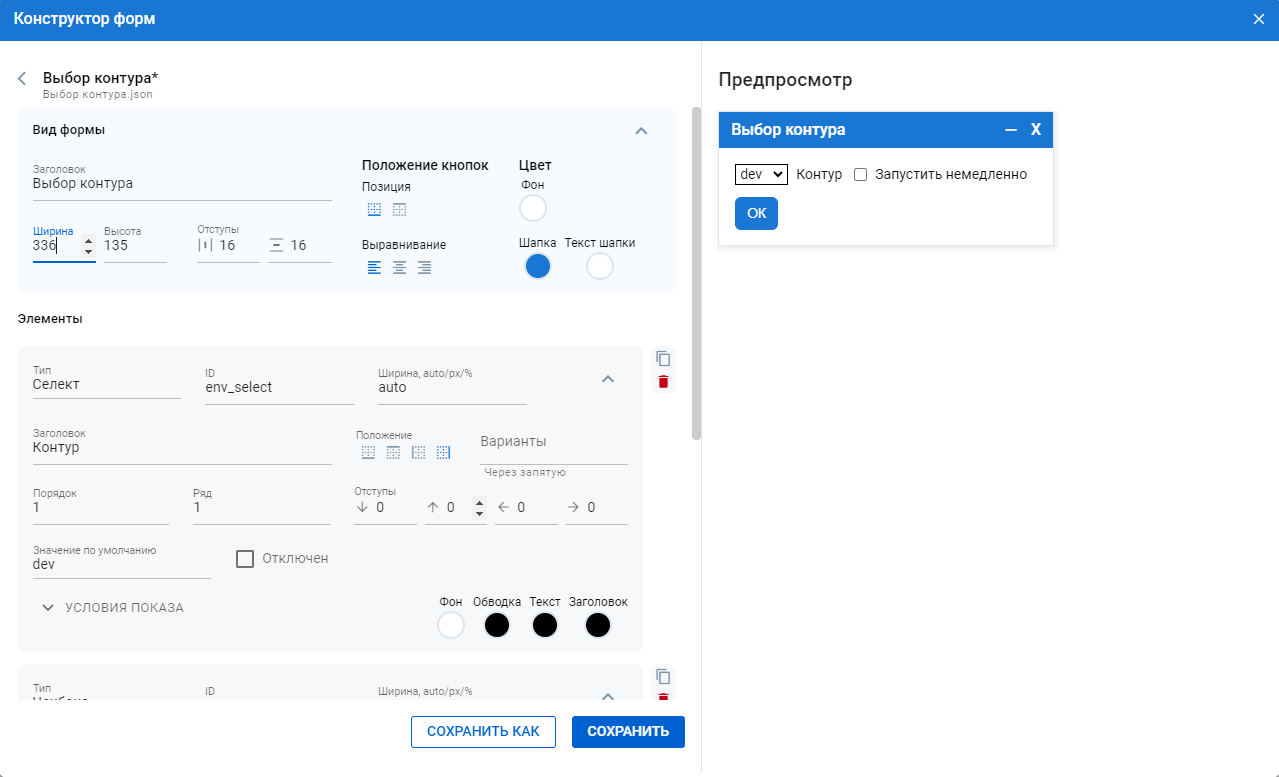

1. Создаётся форма с элементами: Селект (значения: dev, test, prod) и Чекбокс «Запустить немедленно»;
2. В алгоритме вызывается форма и из результата читаются ключи env_select и run_now;
3. В зависимости от выбранного может изменяться логика выполнения алгоритма и выполняется запуск.

Пример словаря для динамического задания значений по умолчанию:

{
    'env_select': {
        'label': 'Окружение',
        'default': 'prod',
    },
    'run_now': {
        'label': 'Запустить немедленно',
        'default': True,
    }
}

В случае задания динамических значений по умолчанию форма и алгоритм будут выглядеть следующим образом:

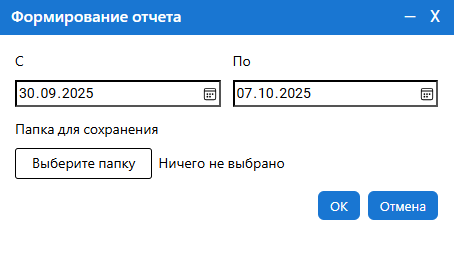

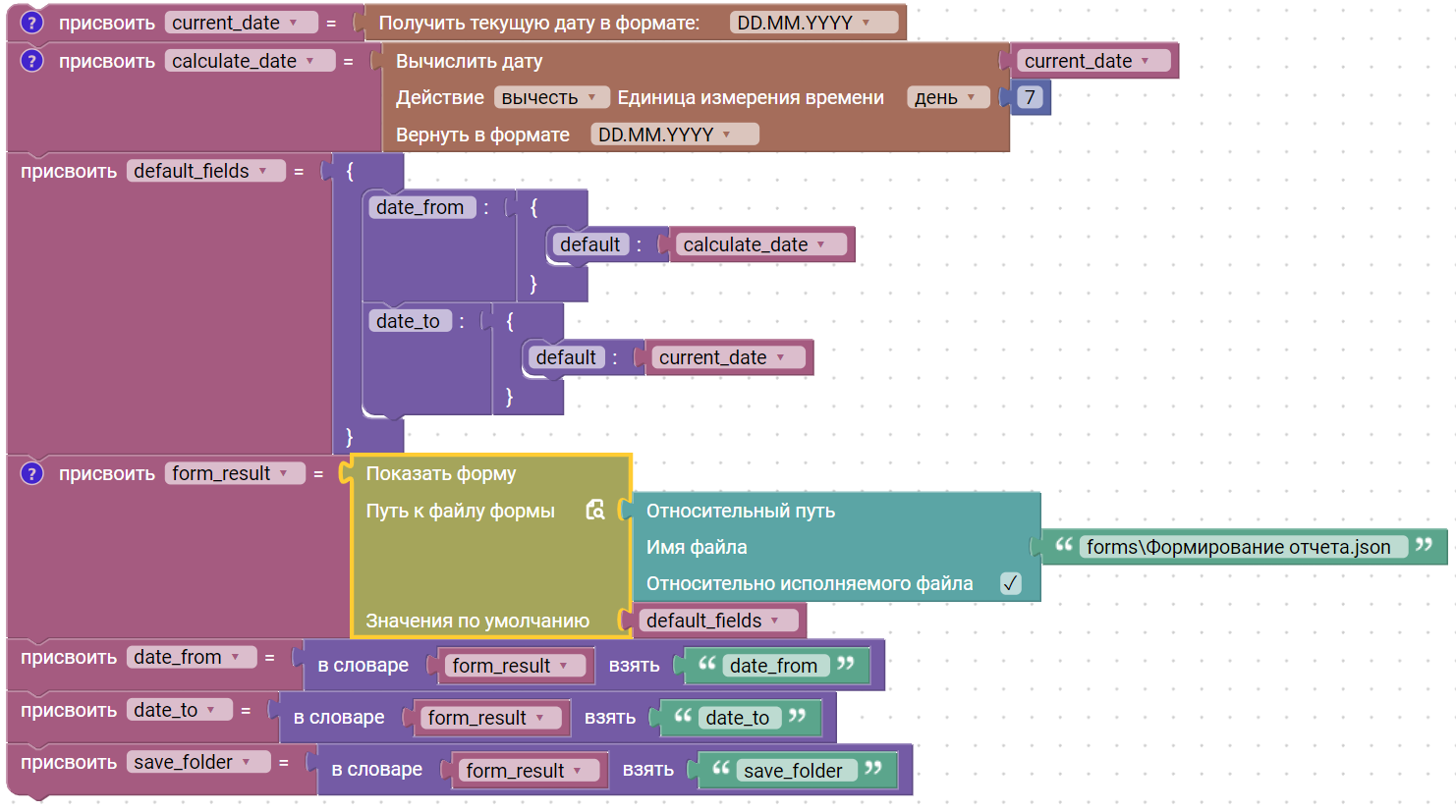

Пример 6 - Плановый запуск отчёта с параметрами периода

Робот перед запуском отчёта запрашивает у пользователя даты «с» и «по» и путь для сохранения.

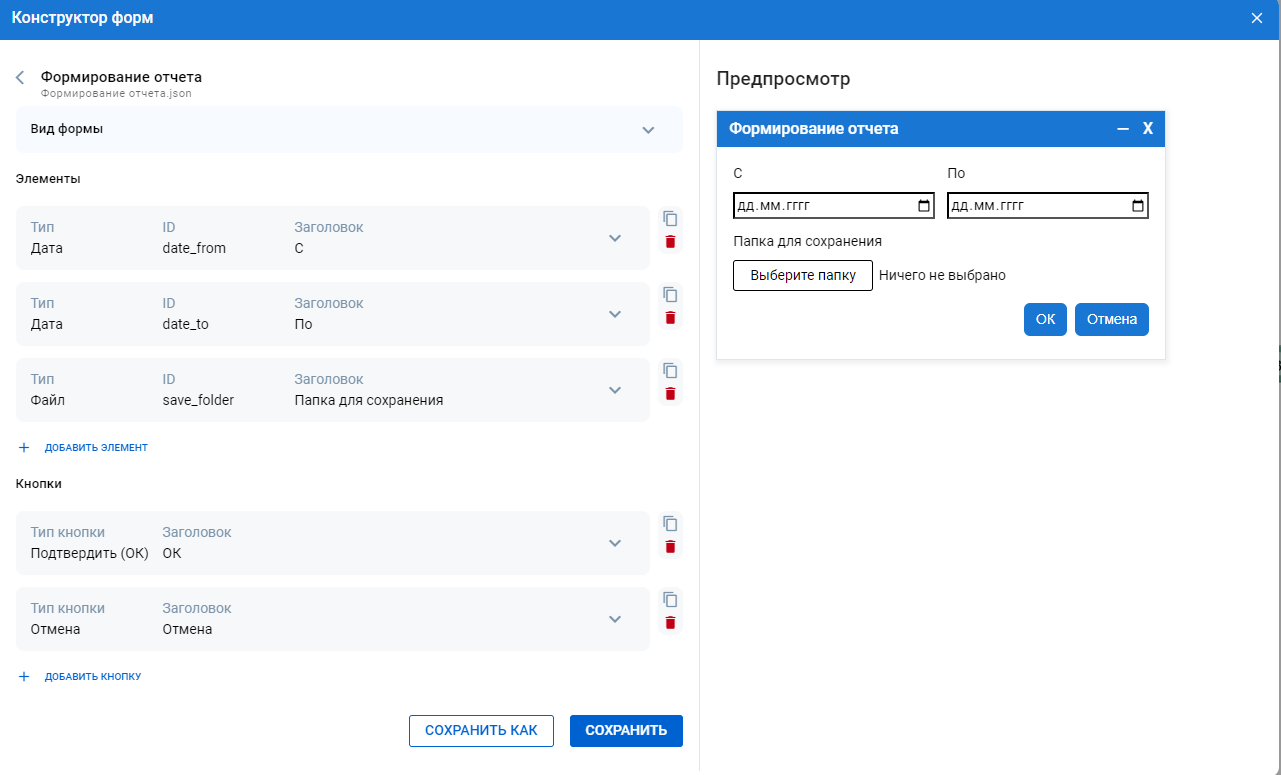

1. Создаётся форма с полями: Дата (date_from), Дата (date_to) и Файл (выбор папки);
2. По умолчанию date_from = текущая дата минус 7 дней, date_to = текущая дата;
3. После подтверждения робот формирует отчёт за выбранный период и сохраняет в указанную директорию.

Пример словаря для установки дефолтных значений:

{
    'date_from': { 'default': '2025-10-01' },
    'date_to':   { 'default': '2025-10-08' }
}

В случае задания динамических значений по умолчанию форма и алгоритм будут выглядеть следующим образом:

Пример 7 - Ввод параметров подключения к БД и проверка соединения

Перед выполнением записи в базу данных робот собирает параметры подключения и валидирует их.

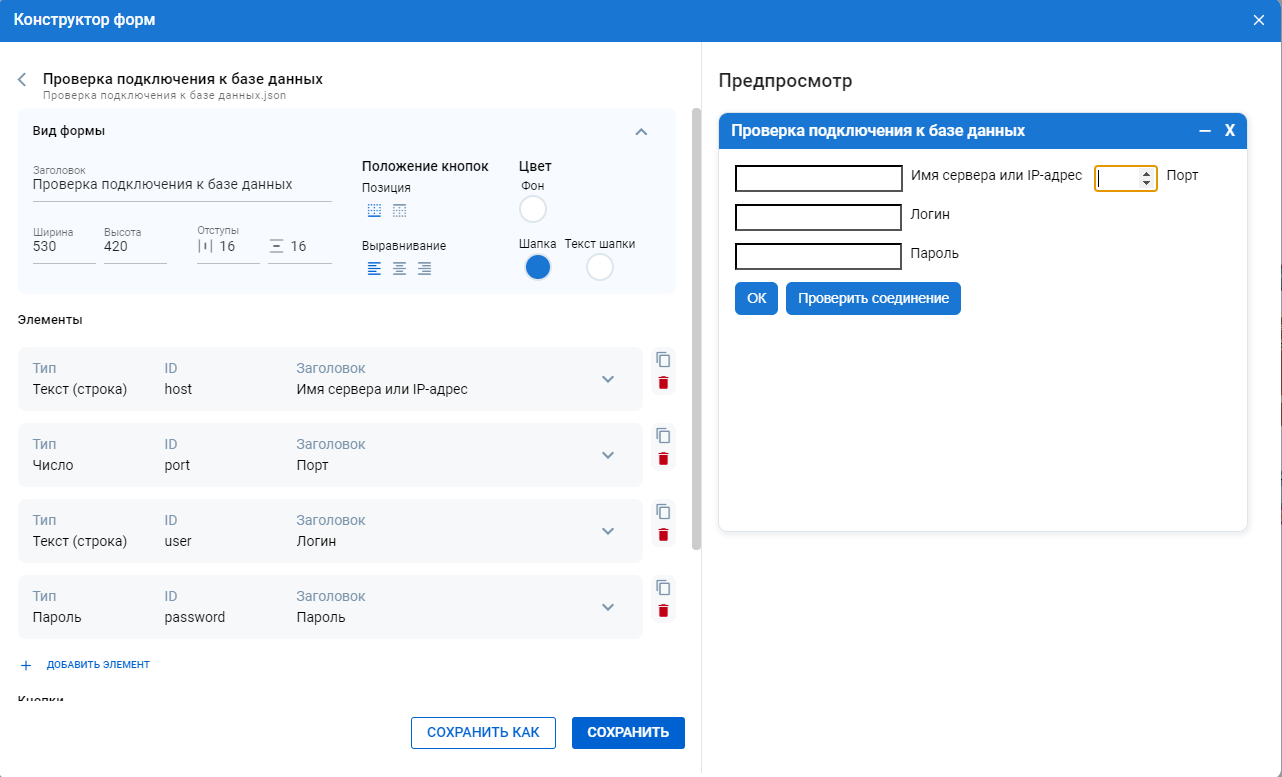

1. Создаётся форма с полями: Текст host, Число port, Текст user, Пароль password;

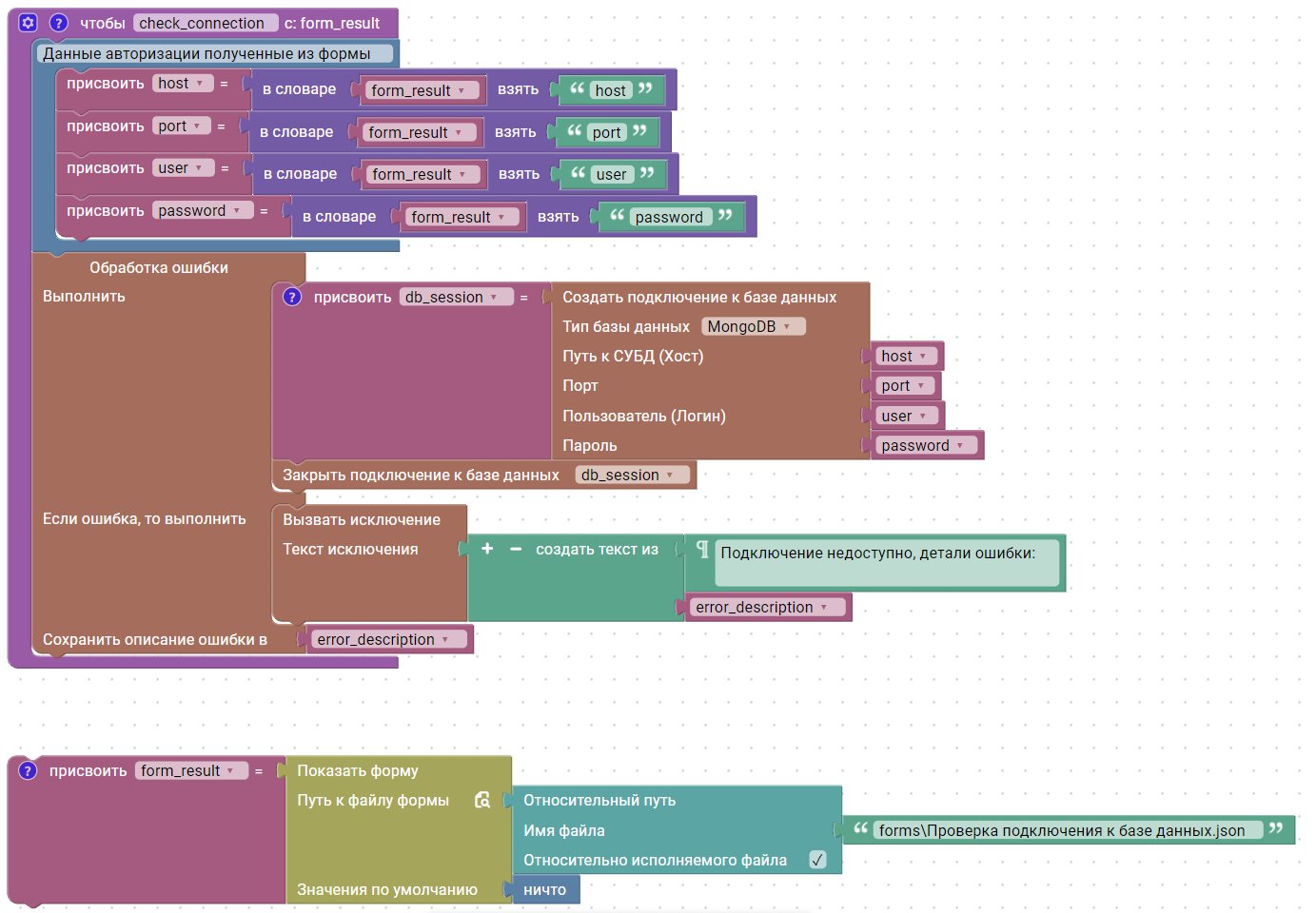

2. Кнопка типа Триггер «Проверить соединение» вызывает функцию проекта check_connection для теста коннекта;
3. При успешной проверке пользователь подтверждает запуск основного сценария кнопкой «ОК».

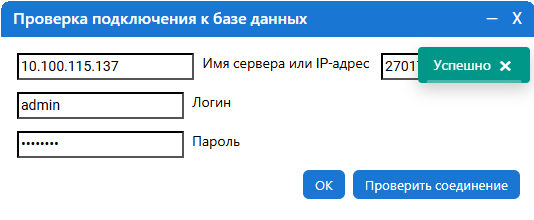

При успешной проверке подключения к базе данных, форма покажет статус выполнения функции check_connection.

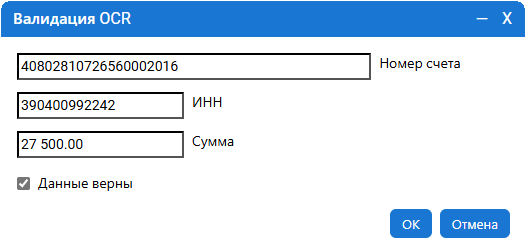

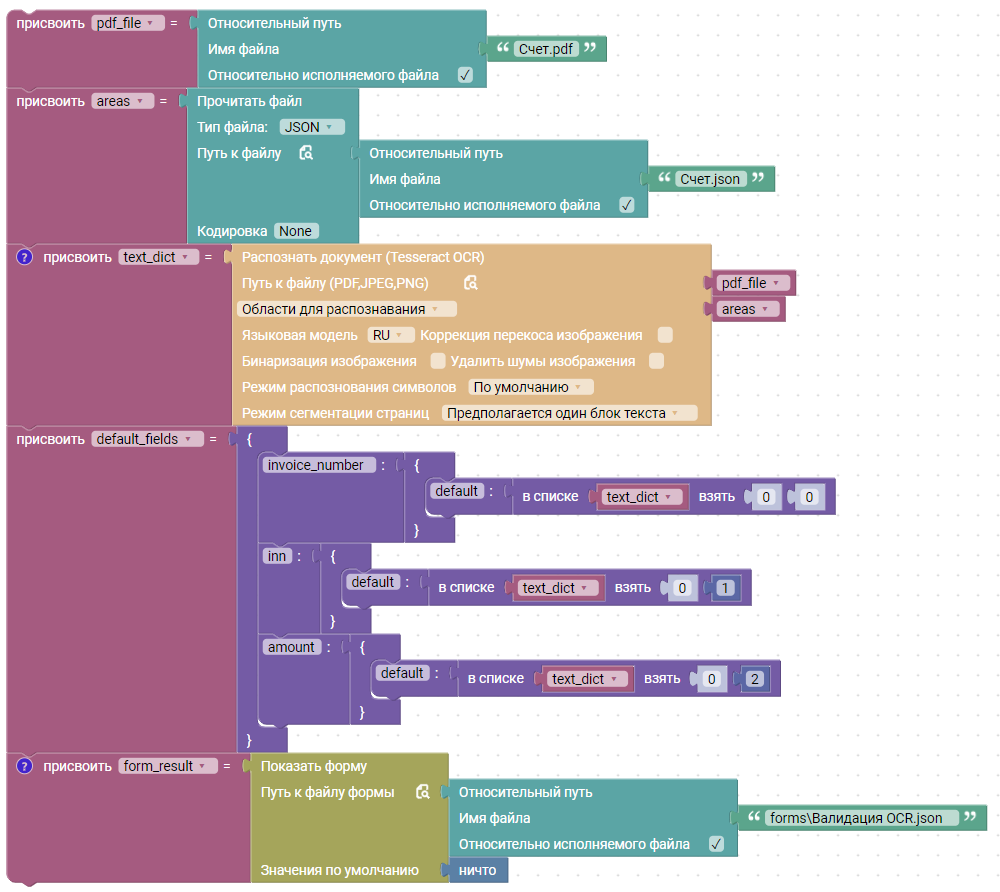

Пример 8 - Утверждение распознанных данных перед отправкой

После OCR робот показывает ключевые поля для проверки и правки оператором.

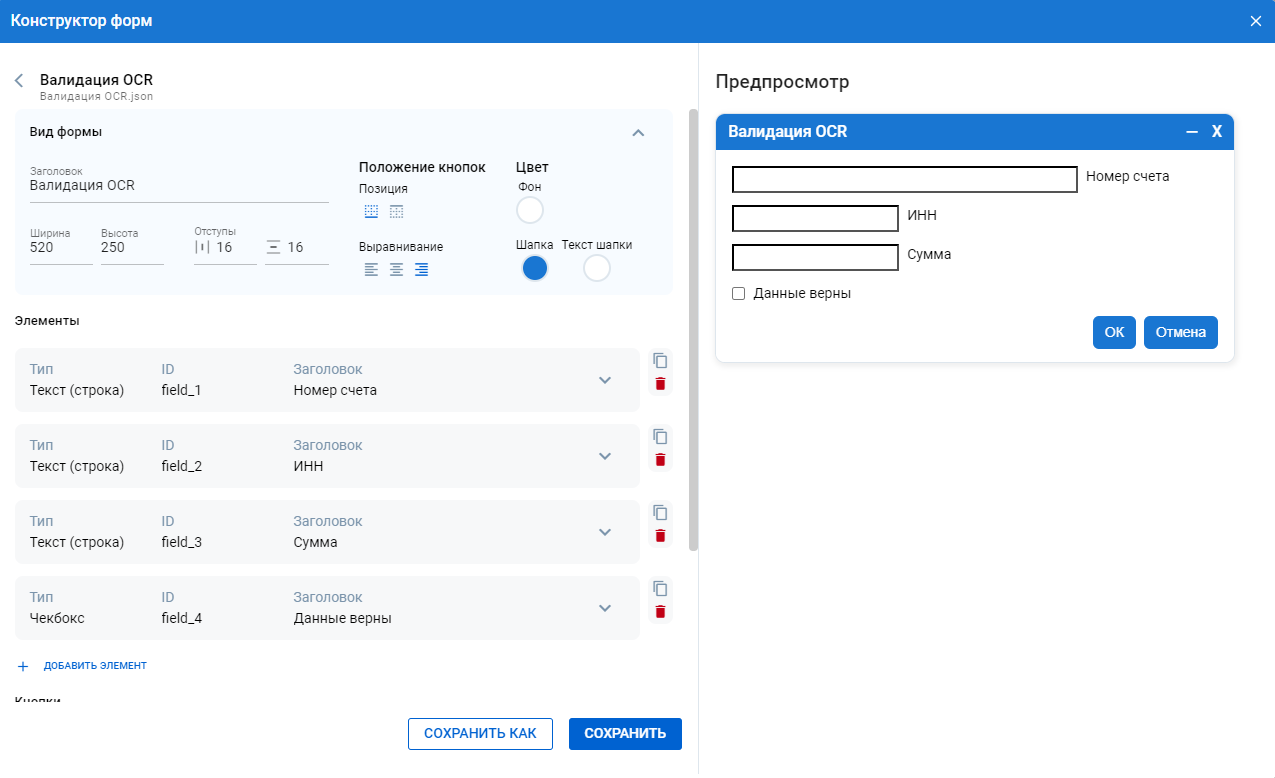

1. Создаётся форма с полями Текст для «Номер счёта», «ИНН», «Сумма» и чекбокс «Данные верны»;
2. Поля заполняются значениями по умолчанию из результата распознавания;
3. Пользователь при необходимости корректирует значения, ставит отметку «Данные верны» и подтверждает;
4. Робот отправляет данные в целевую систему.
