Мастер UI для работы с десктопными приложениями
Описание
Мастер UI для работы с десктопными приложениями - встроенный инструмент Puzzle RPA, который позволяет извлекать свойства пользовательского интерфейса (UI) - элементов десктопных приложений.
Чтобы открыть Мастер UI для десктопных приложений, требуется кликнуть по кнопке, расположенной на блоках из раздела Десктопные приложения:
Стартовый экран
Процесс выбора элемента
Нажатие на кнопку Выбрать запускает процесс выбора элемента. Для выбора нескольких элементов необходимо предварительно поставить отметку в чекбокс Использовать множественный выбор.
После нажатия на кнопку Выбрать требуется:

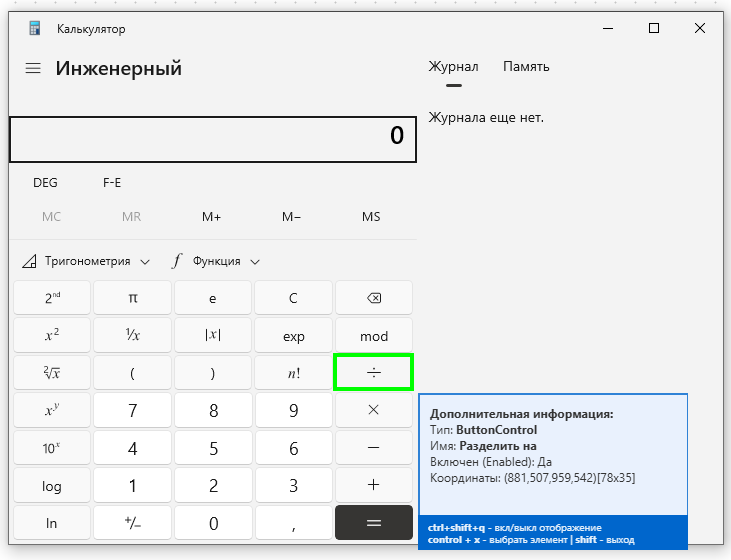

- Навести курсор мыши на интересующий элемент;
- Нажать комбинацию Ctrl+X для выбора элемента (или другую установленную в настройках Мастер UI);
- После выделения элемента зеленой рамкой, для подтверждения нажать Shift.
После выполнения данных действий, в окне редактора отобразится Путь к выбранному элементу:
Интерфейс
Выбранному элементу по умолчанию дается название element_n или значение атрибутов title или Name. Переименовать элемент можно, введя новое название в выделенное поле:
Редактор также имеет следующие кнопки:
- Изменить - Позволяет перевыбрать элемент;
- Отменить - Позволяет отменить изменения узлов и атрибутов.
- Проверить - Позволяет проверить, какой элемент выбран. При нажатии элемент будет обведен зеленой рамкой, а в поле для отображения пути к элементу отобразится количество найденных элементов.
Список узлов
В левой части редактора располагается Список узлов. С помощью чекбоксов можно удалять и добавлять узлы из пути к элементу.
Под списком узлов располагается скриншот выбранного элемента.
Список атрибутов
Кликом можно выбрать определенный узел для его настройки. При этом Список атрибутов и их значения выбранного узла отобразятся в правой части редактора. С помощью чекбоксов можно удалять атрибуты из узла и добавлять их обратно.
Для использования переменной в качестве значения атрибута, необходимо:
- Активировать переключатель рядом с названием выбранного атрибута;
- Выбрать переменную из списка справа от переключателя.
Кнопки работы с узлами и атрибутами
Над списком атрибутов расположены кнопки работы с узлами и атрибутами.
Они позволяют:
- Переместить узел вверх;
- Переместить узел вниз;
- Добавить узел;
- Удалить узел;
- Дублировать узел;
- Скопировать узел;
- Вырезать узел;
- Открыть дерево элементов (Puzzle Inspect) - Продвинутый инструмент для работы с деревом элементов десктопных приложений;
- Удалить элемент - Позволяет удалить один выбранный или все неиспользуемые (в алгоритме программного робота) элементы.
Сохранение выбранного элемента
Для сохранения изменений необходимо выполнить клик по кнопке Сохранить в нижней правой части редактора.
Скопировать полученный путь
Если требуется Скопировать полученный путь, то необходимо нажать на соответствующую кнопку в верхней правой части редактора.
Скопированную JSON-строку можно использовать в блоках из категории Десктопные приложения с активированной функцией Использовать объект элемента.
Настройки Мастер UI

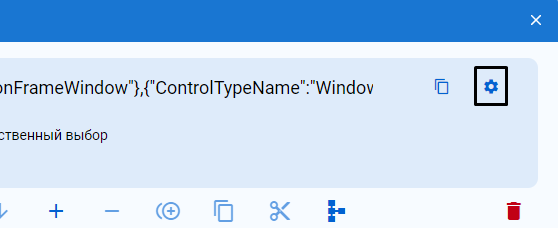

Нажатие на символ Настройки открывает меню настроек Мастер UI.
Настройка свойств

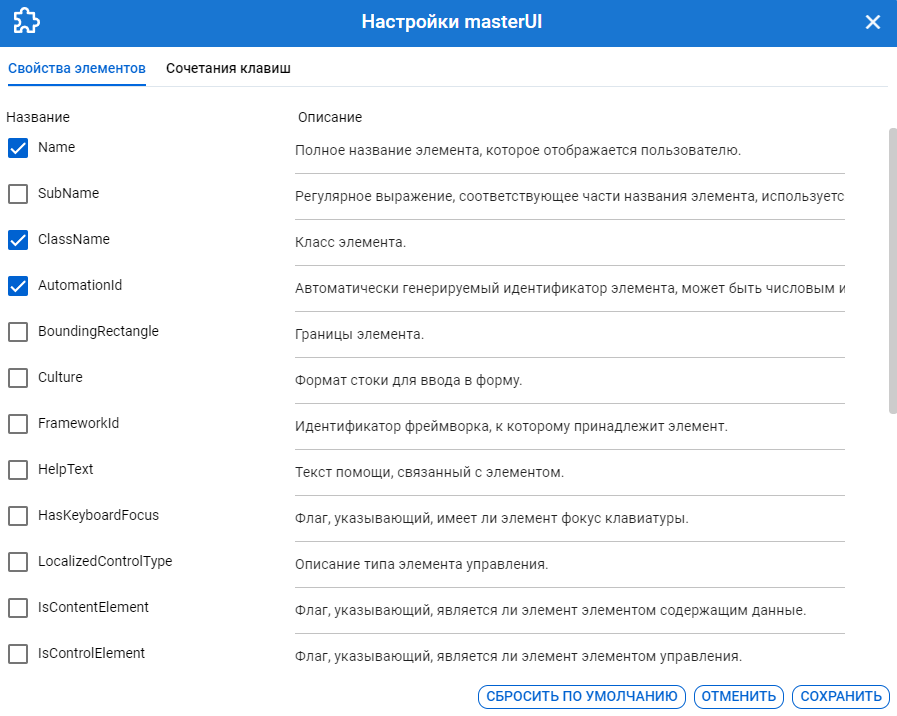

На вкладке Свойства элементов располагается список, позволяющий выбрать свойства по умолчанию при помощи чекбоксов. Описания свойств располагаются рядом.
Сочетания клавиш

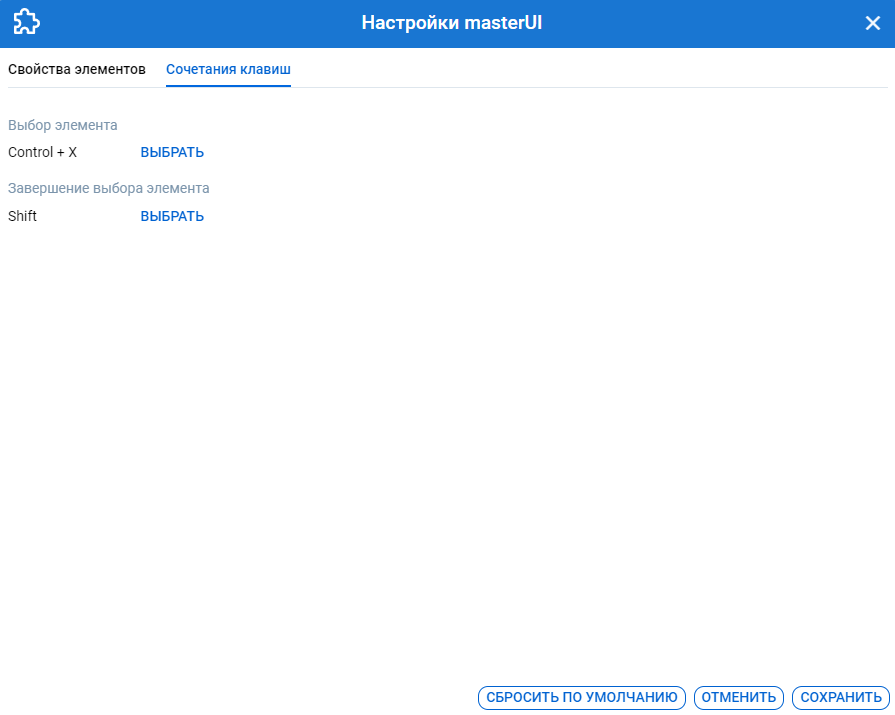

На вкладке Сочетания клавиш располагается список используемых горячих клавиш для выбора UI элементов.
Нажатие кнопки Выбрать открывает режим изменения сочетания клавиш.
Примеры использования
Пример 1: Использование переменной в атрибуте
-
Откроем Диспетчер задач Windows и выберем вкладку Производительность с помощью Мастер UI;
-
Отображение элемента в Мастере UI;
-
Создадим переменную var и присвоим ей значение “Автозагрузка” (другая вкладка на той же панели). Укажем данную переменную в разделе атрибутов;
-
Тест на использование данного элемента (клик).
Пример 2: Использование части узлов
-
Откроем приложение Подключение к удаленному рабочему столу;
-
Раскроем выпадающий список для подтверждения подлинности рабочего стола и выберем второй пункт с помощью Мастера UI;
-
Получим сам выпадающий список. Для этого можно убрать отметки из чекбоксов узлов ListItemControl и ListControl:
-
Найденный элемент:
Пример 3: Использование дополнительных атрибутов
-
Откроем Диспетчер учетных данных Windows и с помощью Мастера UI выберем ссылку Панель управления - домашняя страница”;
-
С помощью настроек атрибутов узла HyperlinkControl (отключим атрибут Name, включим атрибут foundIndex и установим его новое значения) получим другой элемент того же окна - ссылку Учетные записи пользователей.
