Создать ветвление

Описание

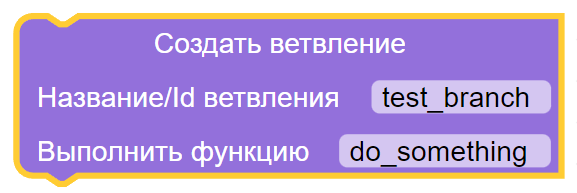

Блок предназначен для создания ветвления в процессе (DAG) оркестратора.

Создать процесс (Dag) Данный блок должен располагаться внутри блока Создать процесс (Dag). Подробнее...

Требуется указать:

• Название/ID ветвления, которое должно быть уникальным для данного процесса;

  Тип данных: строка

  Пример: test_branch

  Важно

  Идентификатор должен быть указан на латинице и не должен содержать пробелов.

• Выполнить функцию - Наименование функции, результат выполнения которой определит ветвь, выполняемую в текущем процессе.

  Тип данных: строка

  Пример: do_something

---

Использование функций

В поле Выполнить функцию необходимо указать наименование функции, результат выполнения которой определит ветвь, выполняемую в текущем процессе.

Ограничения

Внутри функций допускается использование:

1. Присвоение/вызов переменных;
2. Блоки из категорий Стандартные:
   • Логика;
   • Циклы;
   • Мат.операции, кроме блока:
     • Преобразовать строку в число.
   • Строки, кроме блоков:
     • Содержит ли строка подстроку,
     • Убрать все из строки,
     • Заменить в тексте,
     • Найти все в тексте,
     • Сгенерировать UID,
     • Получить часть текста,
     • Найти вхождение текста,
     • Сделать текст из списка.
   • Массивы, кроме блоков:
     • Удалить дубликаты,
     • Суммировать элементы списка,
     • Сделать список из текста.
   • Словари, кроме блоков:
     • Добавить элемент в словарь,
     • Преобразовать список в словарь,
     • Преобразовать словарь в список,
     • Существует ли ключ значение в словаре.
   • Функции;
3. Блок Получить глобальную переменную Airflow.

---

Пример использования

Описание

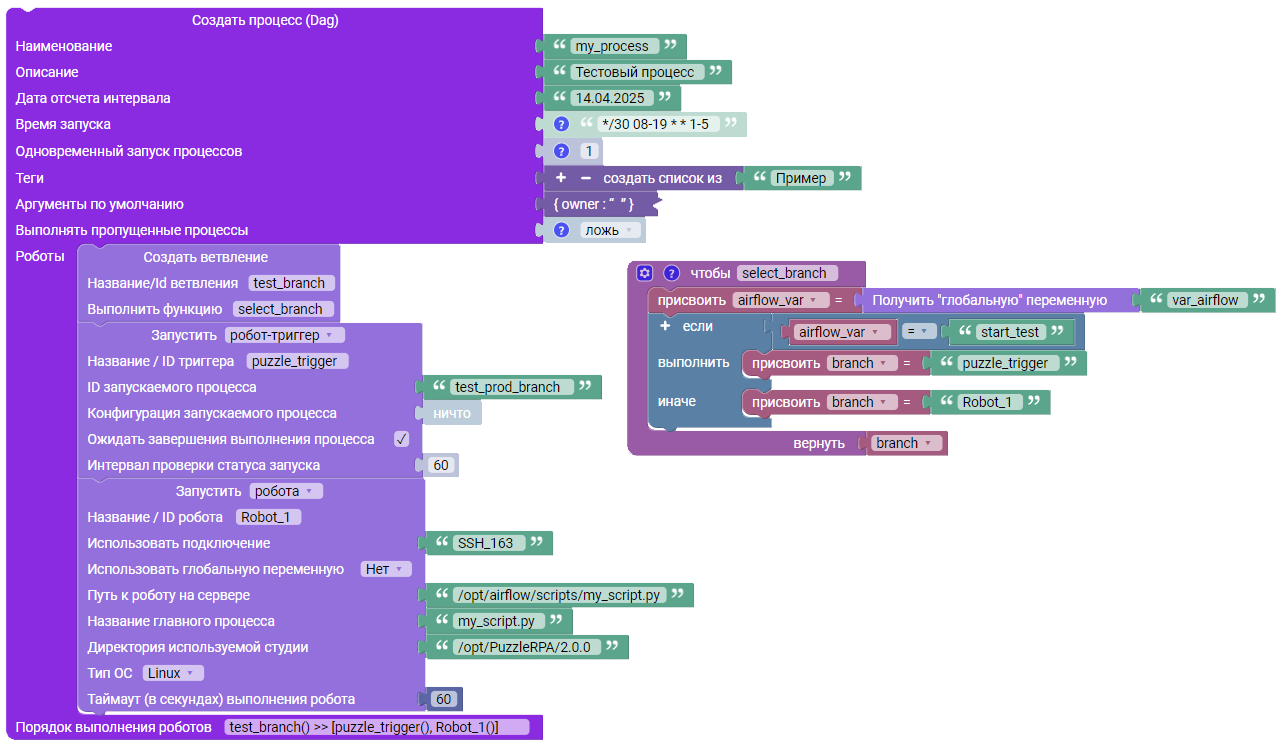

В данном примере создается процесс (DAG) с функцией ветвления и состоит из 3 действий:

• Создать ветвление - Определяет запускаемое действие на основе результата функции select_branch;
• Запустить робот-триггер - Запускает другой процесс (DAG), предварительно загруженный в оркестратор Airflow;
• Запустить робота - Запускает указанного робота;

Определение запускаемого действия

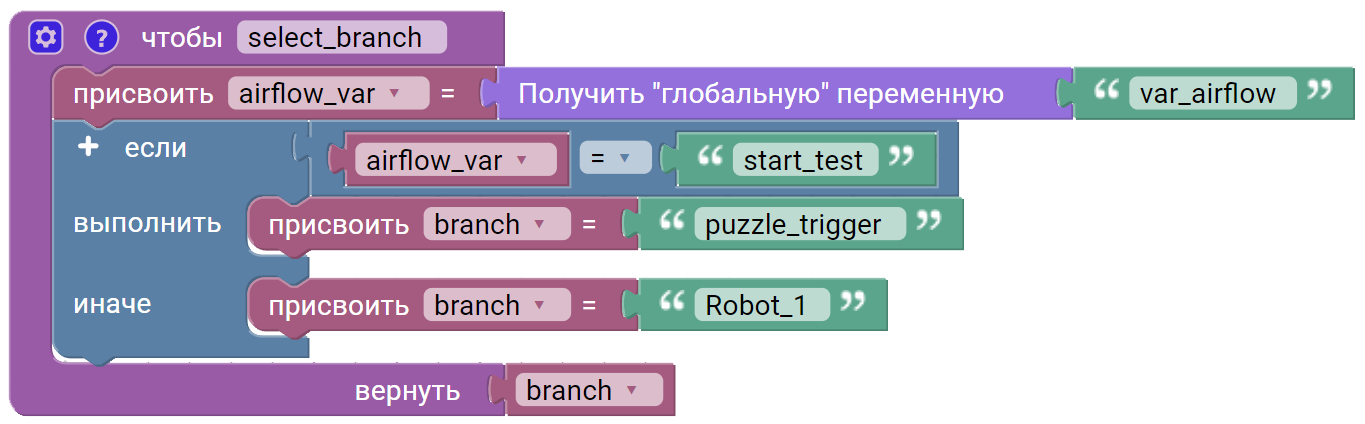

Блок “Создать ветвление” использует функцию select_branch, которая содержит:

• Получить глобальную переменную - Получает значение переменной var_airflow оркестратора;
• “Условие Если - иначе” - Сравнивает значение полученной переменной со строкой start_test;

Логика выполнения задач

1. В процессе (DAG) выполняется ветвление действий на основе функции select_branch;

2. Внутри функции выполняется считывание значения переменной var_airflow оркестратора;

3. Если значение переменной соответствует строке start_test, то возвращается значение puzzle_trigger. В ином случае Robot_1;

4. В поле Порядок выполнения роботов указано значение test_branch() >> [puzzle_trigger(), Robot_1()]. Значение определяет зависимости отдельных роботов:

   • Первым действием запускается действие Создать ветвление с ID ветвления test_branch, указанном в поле Название/Id ветвления;
   • Список [puzzle_trigger(), Robot_1()]определяет зависимость запуска действий от результата выполнения функции select_branch в блоке Создать ветвление.

   Если из функции возвращается значение puzzle_trigger, то будет запущено действие Запустить робот-триггер с ID puzzle_trigger, указанном в поле Название/ID триггера.

   Если из функции возвращается значение Robot_1, то будет запущено действие Запустить робота с ID Robot_1, указанном в поле Название/ID робота.

   Важно

   Возвращаемое значение из функции select_branch должно соответствовать ID задачи, но в поле Порядок выполнения роботов необходимо указывать ID задач в формате Robot_1(), добавив к ID задачи символы ().

Сохранение созданного процесса (Dag) В данном разделе описывается алгоритм создания, сохранения и загрузки в оркестратор созданного процесса (DAG). Подробнее...

---

Результат

В данном случае значение переменной var_airflow равно start_test, по этой причине запускается действие Запустить робот-триггер с ID puzzle_trigger. Граф-схема процесса в интерфейсе Airflow:

---
