Создать процесс (Dag)

Описание

Блок предназначен для создания процесса (DAG), который загружается на сервер оркестратора Airflow и представляет собой набор инструкций выполняемых оркестратором.

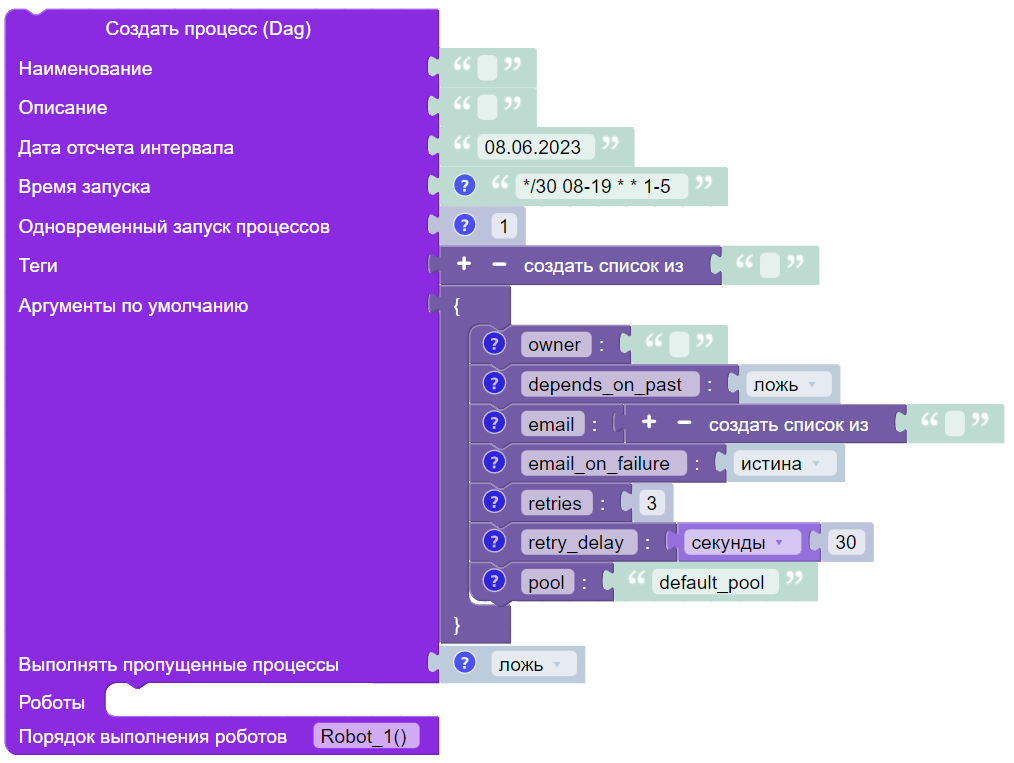

Описание параметров

Блок имеет несколько основных параметров:

Наименование - уникальный идентификатор процесса, отображаемый в веб-интерфейсе оркестратора;

Тип данных: строка

Пример: puzzle_robot

Идентификатор должен быть указан на латинице и не должен содержать пробелов;
Описание - краткое описание процесса для отображения в интерфейсе оркестратора;

Тип данных: строка

Пример: Робот по созданию актов в 1С.
Дата отсчета интервала - дата, с которой нужно начинать планирование запуска процесса;

Тип данных: строка

Пример: 01.01.2025

Строка с датой должна быть в формате ‘DD.MM.YYYY’
Время запуска - интервалы запуска, указываемые в виде cron-выражения. Проверить или составить cron-выражения можно с помощью сервиса: https://crontab.guru/;

Тип данных: cron-строка

Пример: */30 08-19 * * 1-5
Одновременный запуск процессов - максимальное количество одновременных запусков процесса;

Тип данных: число

Пример: 3
Теги - параметр для сортировки процессов через web-интерфейс оркестратора. Для одного процесса можно указать несколько тегов;

Тип данных: список строк

Пример: ['Пример', '1С']
Аргументы по умолчанию:
- owner - владелец процесса;

  Тип данных: строка

  Пример: Puzzle RPA
- depends_on_past - стоит ли инициировать запуск следующего процесса, если предыдущий процесс в цепочке операций завершился с ошибкой;

  Тип данных: логический (boolean)

  Пример: Истина
- email - список адресов электронной почты, для уведомлений о статусе выполнения;

  Тип данных: список строк
- email_on_failure - нужно ли отправлять уведомления на адрес электронной почты в случае неудачного выполнения;

  Тип данных: логический (boolean)

  Пример: Истина
- retries - количество попыток повторного выполнения процесса в случае его неудачного завершения;

  Тип данных: число

  Пример: 3
- retry_delay - время задержки перед повторным выполнением робота в случае его неудачного завершения;

  Тип данных: число

  Пример: 30
- pool - параметр для управления очередями между различными процессами оркестратора;

  Тип данных: строка

  Пример: default_pool
- trigger_rule - правила запуска нижестоящих роботов:

  Тип данных: строка

  Пример: all_success
  - all_success (по умолчанию) - все вышестоящие роботы выполнены успешно;
  - all_failed - все вышестоящие роботы находятся в состоянии неудачно;
  - all_done - все вышестоящие роботы завершились (успешно или неудачно);
  - all_skipped - все вышестоящие роботы пропущены (skipped);
  - one_failed - если хотя бы один из его предыдущих роботов завершился неудачно;
  - one_success - если хотя бы один из его предыдущих роботов завершился успешно;
  - one_done - если хотя бы один из его предыдущих роботов завершился успешно или не успешно;
  - none_failed - все вышестоящие роботы выполнены успешно или были пропущены;
  - none_failed_or_skipped - все вышестоящие роботы не завершились неудачей и хотя бы один робот завершился успешно;
  - none_skipped - ни один вышестоящий робот не находится в состоянии пропущена.
Выполнять пропущенные процессы - если значение параметра установлено в True, то все задачи, которые должны были быть выполнены в прошлом, будут выполнены при запуске процесса. Если значение параметра установлено в False, то только текущие и будущие задачи будут выполнены.

Тип данных: логический (boolean)

Пример: Истина
Роботы - разъем, который определяет, какие роботы будут выполнятся процессом.

Тип данных: Блоки функциональных действий студии разработки Puzzle RPA

Допускается использование блоков:
- Запустить робота/группу роботов/триггер;
- Создать ветвление.
Порядок выполнения роботов - объявление зависимостей отдельных роботов.

Тип данных: строка

Пример: Robot_1() >> Robot_2()
Важно
В поле Порядок выполнения роботов необходимо указывать ID задач в формате Robot_1(), добавив к ID задачи символы ().
Если требуется указать несколько задач, их зависимости указываются в формате Robot_1() >> Robot_2() через разделитель >>.
Пример:
1. Robot_1() >> Robot_2() - выполняется первый робот, потом второй;
2. Robot_1() << Robot_2() - выполняется второй робот, потом первый;
3. Robot_1() - выполняется только первый робот.

Пример использования

Для использования созданного робота в оркестраторе Airflow, необходимо сохранить процесс (процессы) как Python-скрипт.

Сохранение созданного робота как Python-скрипт Сохранение созданного робота как Python-скрипт. Подробнее...

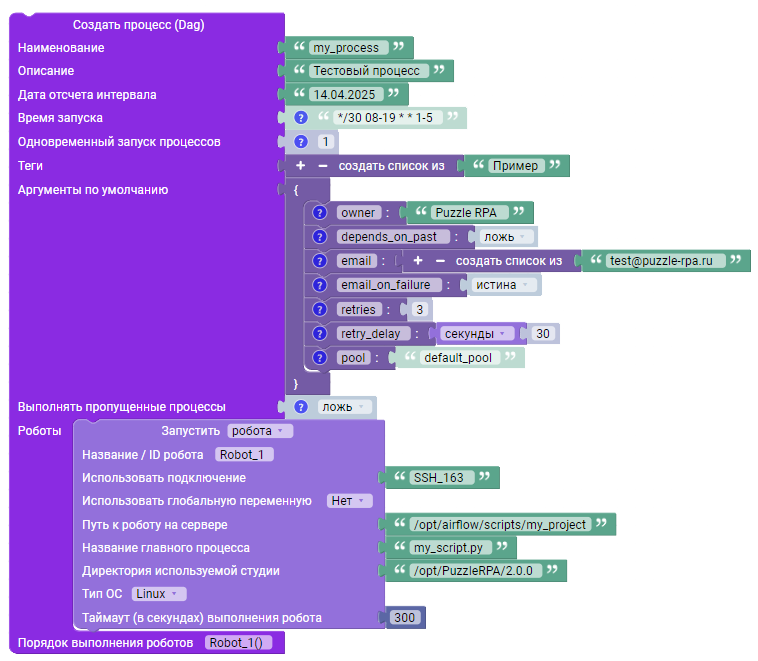

В данном примере алгоритм робота сохранен как проект Python-скриптов с названием my_project:

Создается процесс для оркестратора с задачей Запуск робота;
Название/ID робота - указано значение Robot_1, как ID запуска в созданном процессе (DAG);
Путь к роботу на сервере - указан путь до директории проекта на сервере Airflow;

Перед использованием требуется загрузить проект в оркестратор Airflow с помощью блока Отправить процесс в оркестратор.
Название главного процесса - указано название главного Python-скрипта с расширением в проекте;
Директория используемой студии - указан путь до установленной студии Puzzle RPA;
Порядок выполнения роботов - указано значение Robot_1(), что свидетельствует о наличии единственной задачи — Запустить робота с ID Robot_1.

В поле Порядок выполнения роботов необходимо указывать ID задач в формате Robot_1(), добавив к ID задачи символы ().
Если требуется указать несколько задач, их зависимости указываются в формате Robot_1() >> Robot_2() через разделитель >>.

Сохранение созданного процесса (Dag) В данном разделе описывается алгоритм создания, сохранения и загрузки в оркестратор созданного процесса (DAG). Подробнее...

Результат

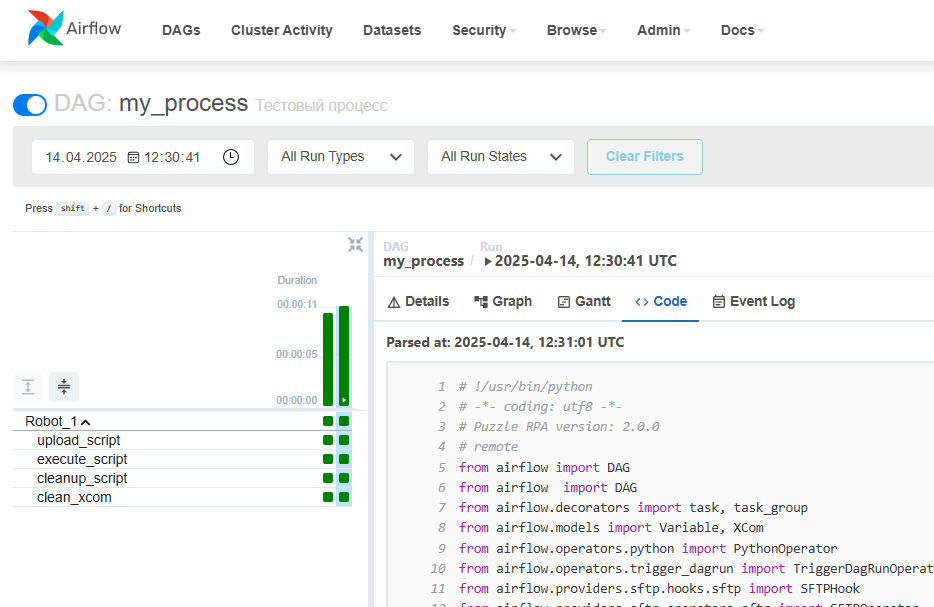

Дерево действий в пользовательском интерфейсе Airflow:
