В разделе представлено описание различных окон интерфейса и рабочей области, а также объяснение функций кнопок и элементов меню, используемых в интерфейсе разработки роботов Puzzle RPA.

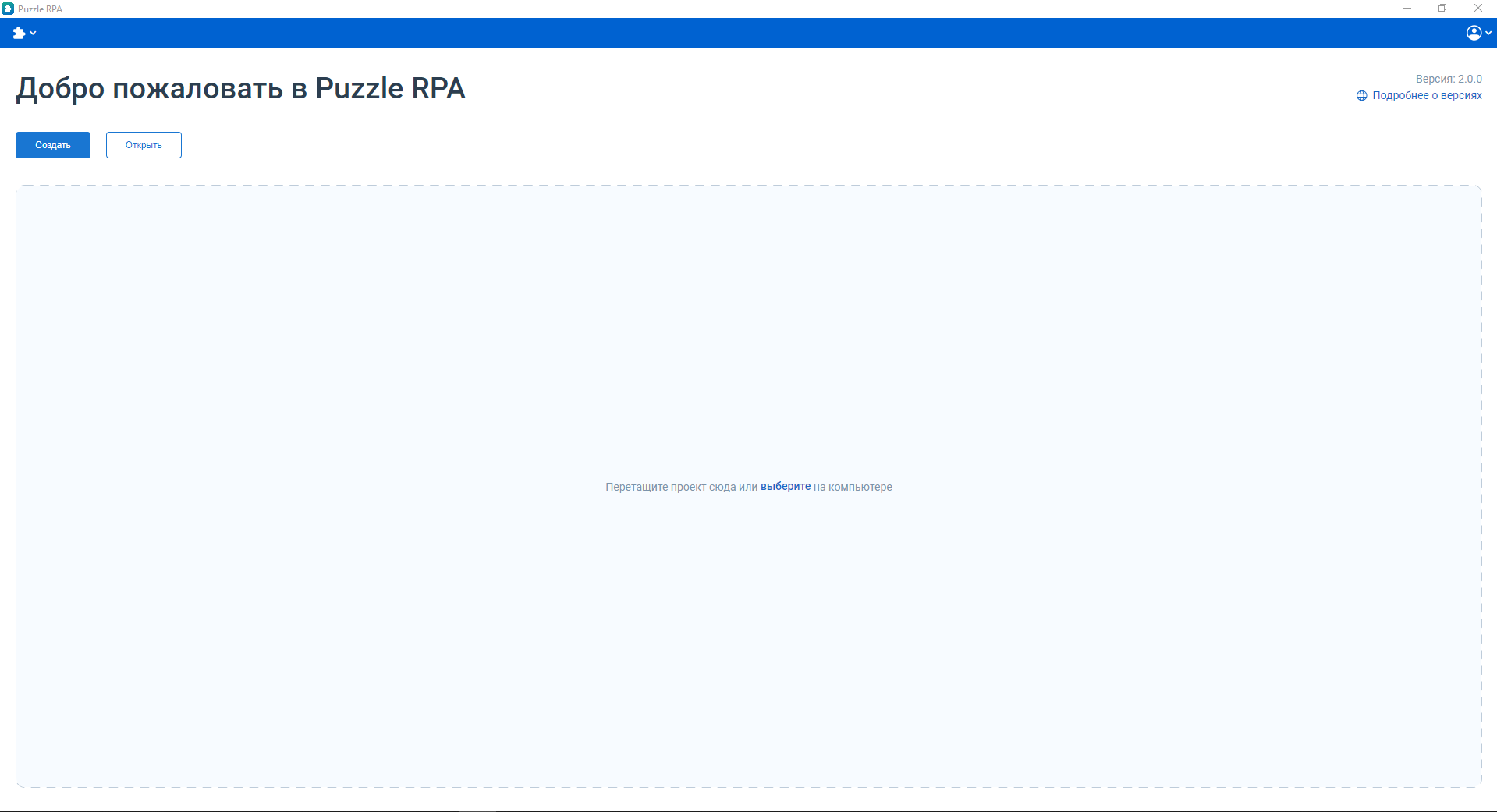

Приветственный экран

В левом верхнем углу расположены кнопки:

Создать проект - Создание нового проекта;
Открыть проект - Открытие ранее созданного проекта.

В правом верхнем углу расположены:

Иконка профиля - при нажатии на которую отображается информация о профиле пользователя, а также появляются кнопки Настройки и Выйти.

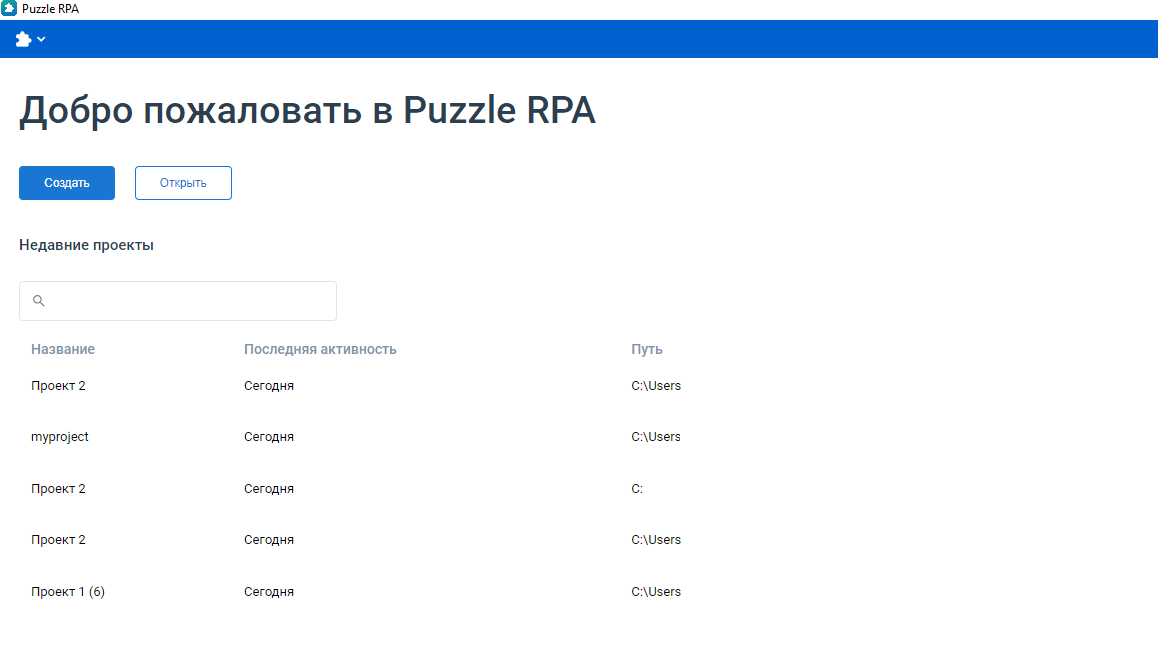

Центральная область - область с историей открытых ранее проектов:

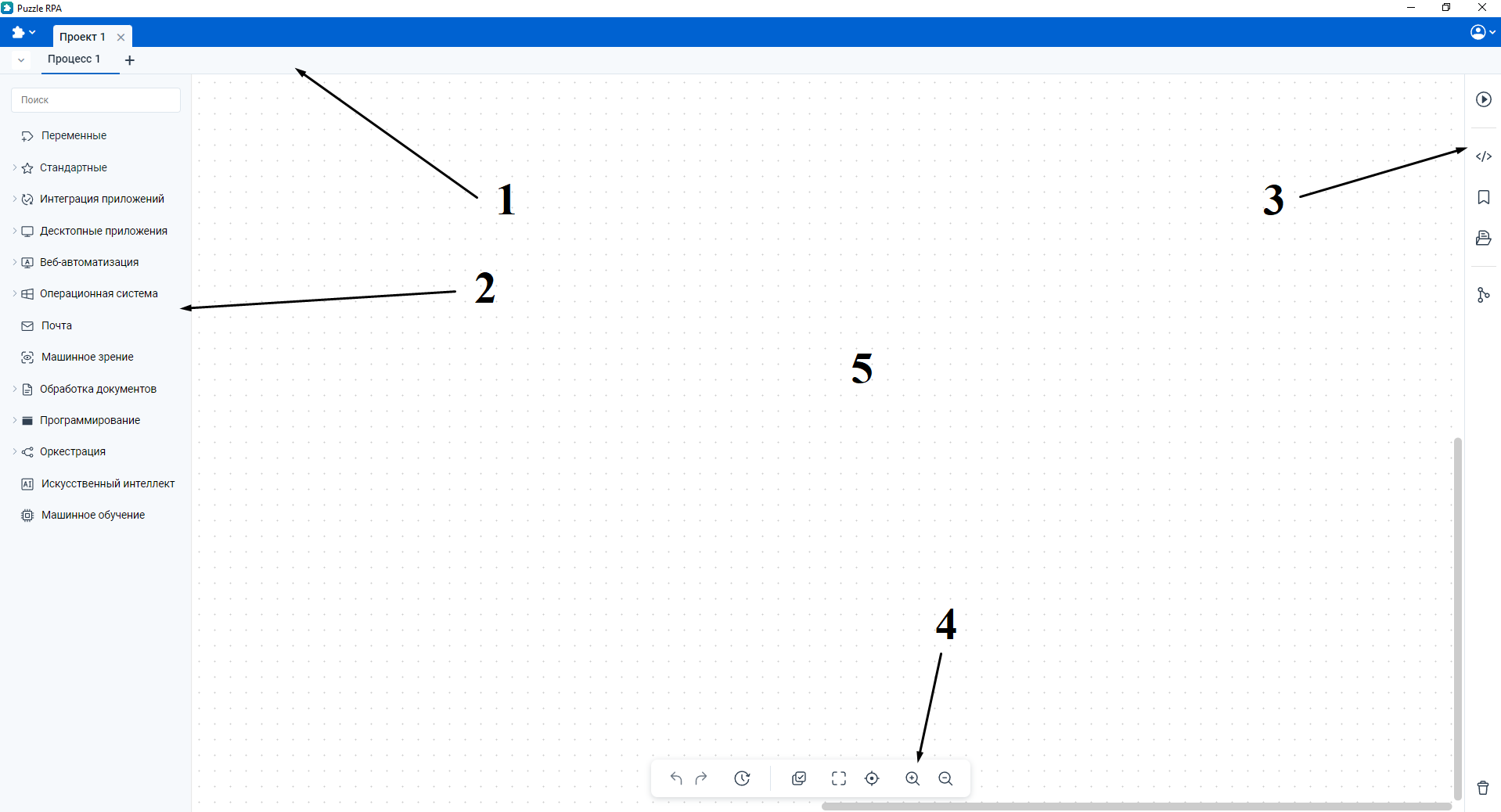

Рабочие области интерфейса

1 - Панель управления

Панель управления включает три основные области:

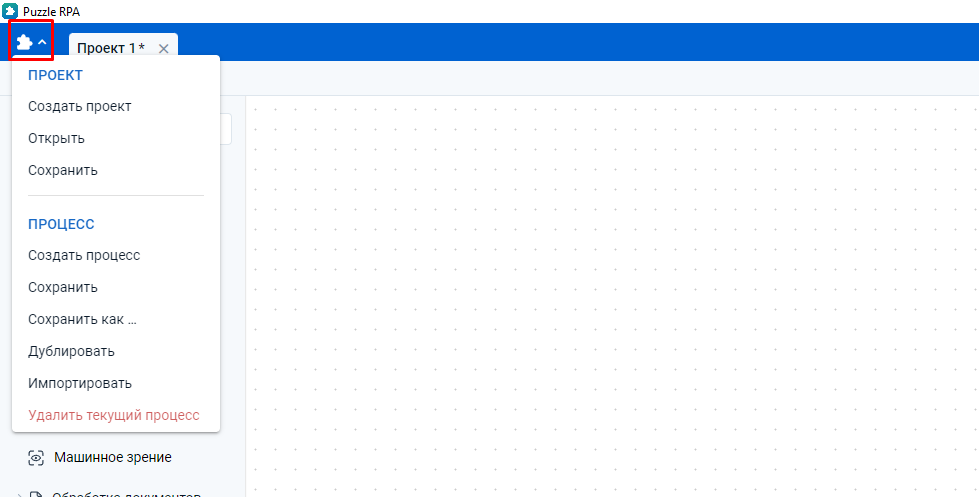

Область проектов:

В этой области расположены вкладки открытых проектов. Клик на кнопку раскрытия выпадающего списка открывает меню с функциями:

Проект:
- Создать проект - создает новый проект;
- Открыть - открывает существующий проект;
- Сохранить - сохраняет выбранный проект.
Процесс:
- Создать процесс - создает новый процесс в выбранном проекте;
- Сохранить - сохраняет выбранный процесс;
- Сохранить как - экспортирует выбранный процесс;
- Дублировать - дублирует выбранный процесс;
- Импортировать - позволяет открыть процесс, созданный в студии Puzzle RPA до версии 2.0.0;
- Удалить процесс - удаляет текущий процесс (не позволяет удалить главный процесс).

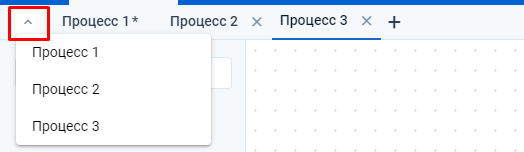

Панель процессов:

В этой области расположены вкладки открытых процессов внутри проекта. Клик на кнопку раскрытия выпадающего списка открывает меню с открытыми и закрытыми процессами в проекте:
Иконка профиля:

При нажатии отображается информация о профиле пользователя, а также появляются кнопки Настройки и Выйти.

2 - Категории с блоками действий

Список блоков с функциональными возможностями Платформы, распределенными по категориям.

3 - Область кнопок взаимодействия с процессом

Содержит кнопки для работы с процессами:

Запустить - запускает процесс;

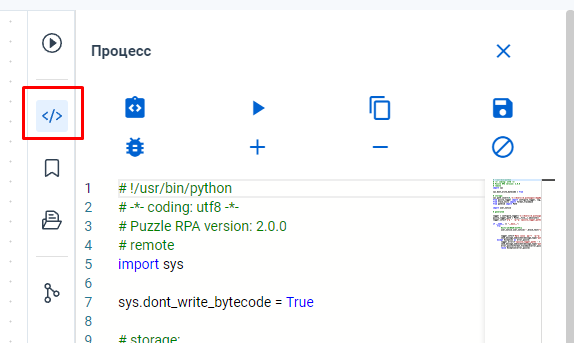

Процесс - открывает панель взаимодействия с текущим процессом, которая позволяет:
- Сгенерировать и просмотреть Python-скрипт текущего процесса;
- Запустить Python-скрипт;
- Скопировать Python-скрипт;
- Сохранить текущий проект как Python-скрипт или исполняемый файл;
- Запустить режим дебага;
- Поставить / удалить точки остановки для режима дебага;
- Удалить все точки остановки.
Избранное - панель избранных блоков или групп блоков;
Файлы проекта - открывает папку с проектом;
Открыть панель управления Git - Открывает панель управления Git;
Корзина - панель удаленных блоков или групп блоков.

4 - Область кнопок взаимодействия с рабочим пространством

Содержит кнопки для:

Действие назад/вперед - шаг назад / шаг вперед;
Очистить рабочее пространство - удаляет блоки с рабочего пространства;
Множественный выбор блоков - активирует возможность множественного выбора блоков;
Переместить фокус в начало процесса - перемещает фокус в начало процесса;
Центрировать рабочую область - перемещает фокус в центр процесса;
Увеличить/уменьшить масштаб - Увеличивает/уменьшает масштаб.

5 - Рабочее пространство

Предназначена для разработки проекта, содержит текущий алгоритм.
