Переменные и функции

Описание

Переменные и функции - встроенный инструмент Puzzle RPA, который отображает все функции, переменные и типы блоков, используемые в проекте. Для каждого элемента показывается место его объявления, количество обращений к переменной или вызовов функций. Инструмент позволяет создавать переменные, функции и блоки прямо из списка, обновлять устаревшие блоки и строит граф вызовов для функций, отображая взаимодействие с другими частями проекта.

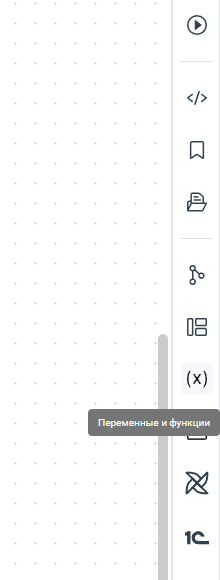

Чтобы открыть панель Переменные и функции, требуется кликнуть по кнопке, расположенной в Области кнопок взаимодействия с процессом:

---

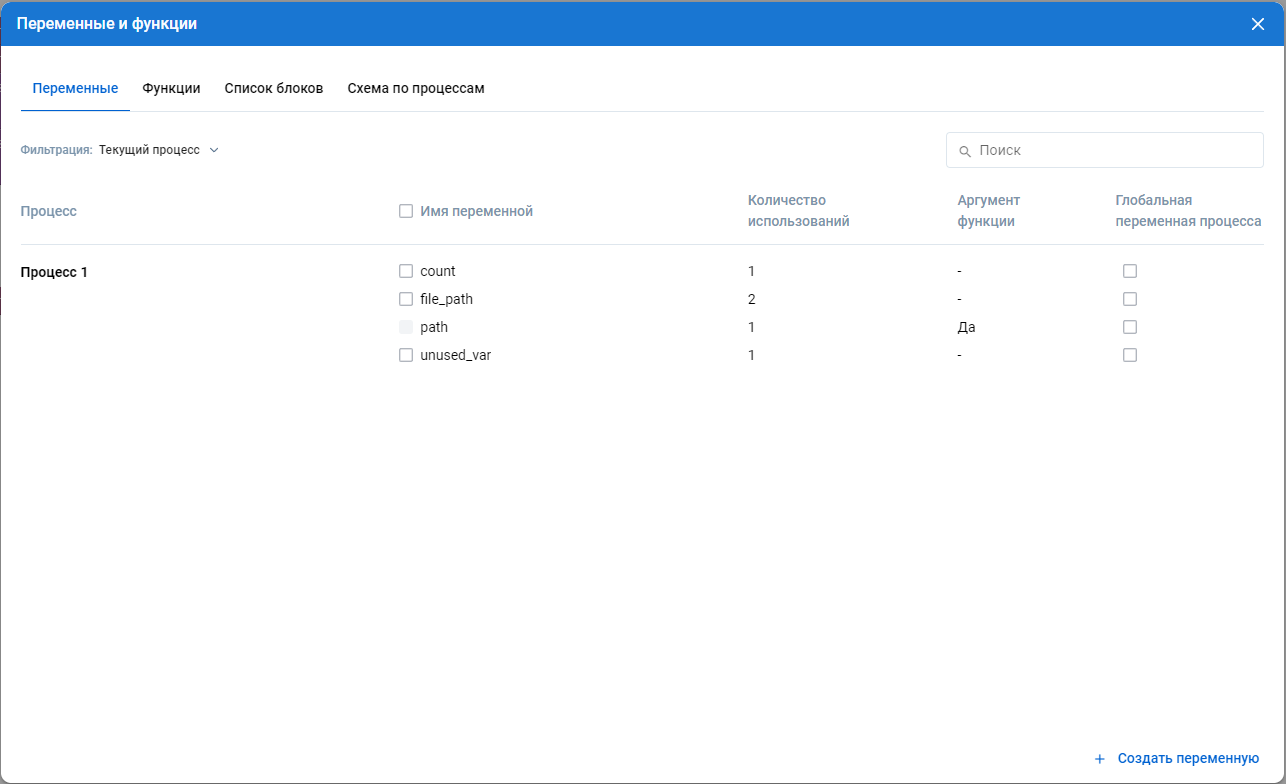

Стартовый экран

---

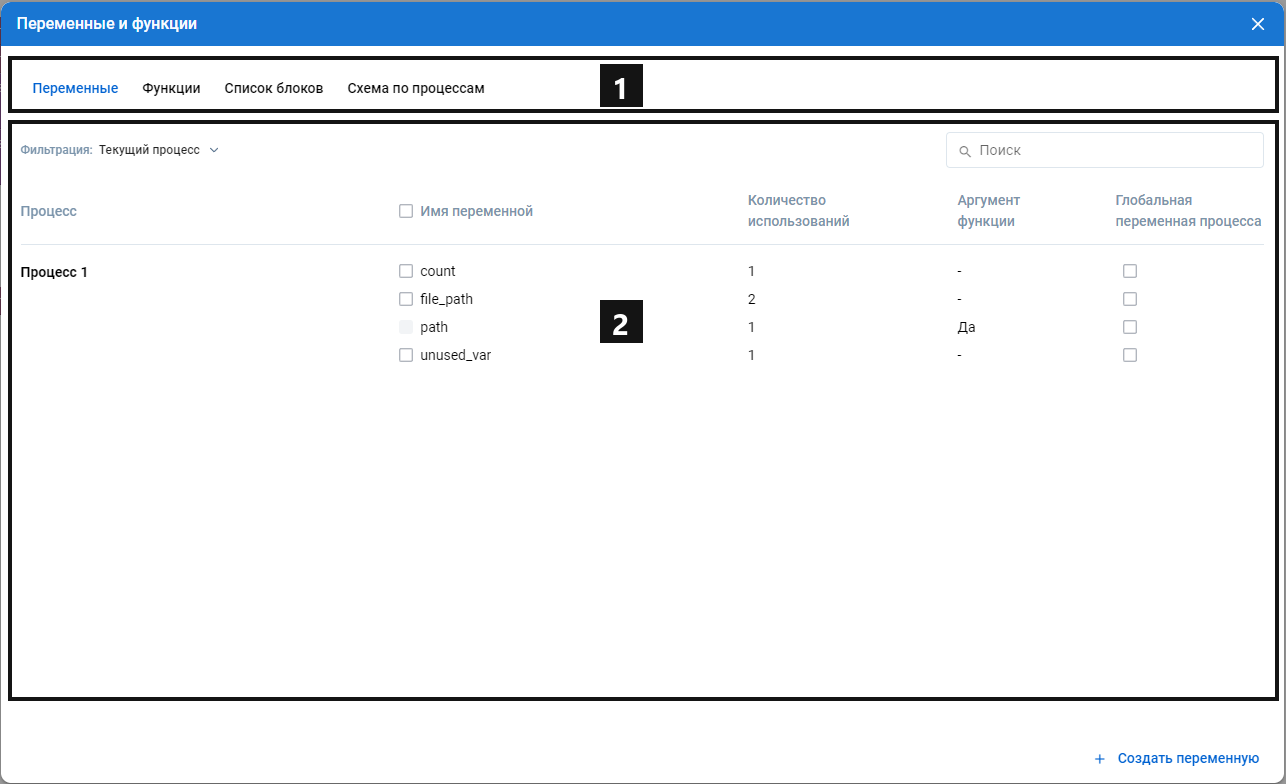

Внешний вид

1 - Панель вкладок

В верхней части расположены кнопки для переключения между функциями инструмента:

• Переменные - отображает список переменных в выбранном процессе или проекте;
• Функции - отображает список функций в выбранном процессе или проекте;
• Список блоков - отображает типы блоков, используемых в проекте, и позволяет обновить устаревшие блоки до актуальной версии;
• Схема по процессам - графическое отображение взаимодействия между процессами.

2 - Панель просмотра

В центральной части инструмента отображаются функции, переменные или блоки. Данные могут быть представлены в виде структурированной таблицы или визуального графа вызовов. Над таблицей расположены Фильтрация (выбор набора данных) и поле Поиск для фильтрации строк по названию; в нижней части - кнопки действий над выбранными строками и кнопки создания.

---

Список переменных

Функция Список переменных отображает все переменные, используемые в проекте, и позволяет просматривать, сколько раз каждая переменная встречается в алгоритме, а также переименовывать или удалять её прямо из списка.

Фильтрация

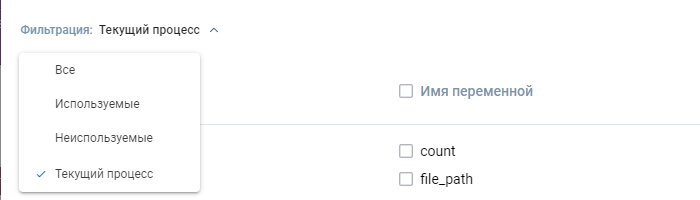

В верхней части располагается функция Фильтрация, которая позволяет выбрать вариант представления данных в таблице:

• Все - отображение всех переменных в проекте;
• Используемые - отображение только используемых переменных в проекте;
• Неиспользуемые - отображение только неиспользуемых переменных в проекте;
• Текущий процесс - отображение переменных в текущем процессе.

Таблица с данными

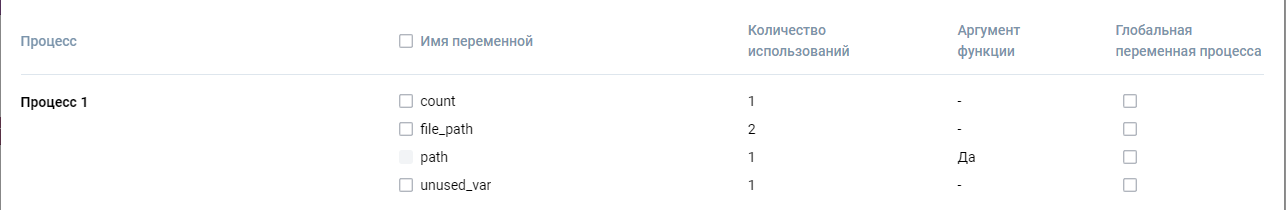

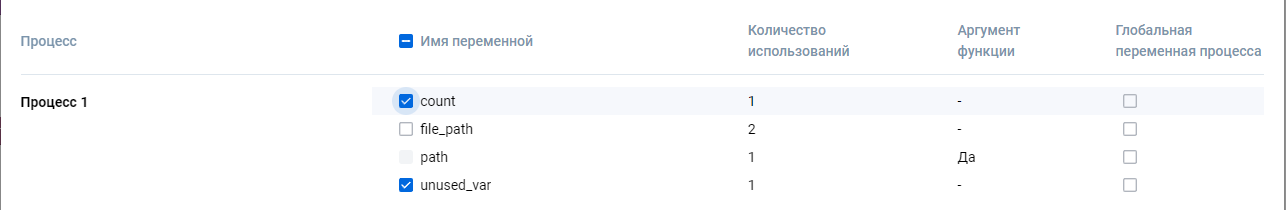

В центральной части располагается таблица с данными по использованию переменных в процессе или проекте.

Таблица содержит столбцы:

• Процесс - список процессов, в которых встречаются блоки Присвоить или Вернуть значение переменной;

  Важно

  Переменные, используемые в качестве параметров функций, отображаются в списке переменных для всех процессов, независимо от того, в каком именно процессе объявлена функция.
• Имя переменной - список используемых переменных в процессе;
• Количество использований переменной - количество использований переменной в процессе;
• Аргумент функции - признак, указывающий, является ли переменная параметром функции;
• Глобальная переменная процесса - признак, указывающий, является ли переменная глобальной для текущего процесса.

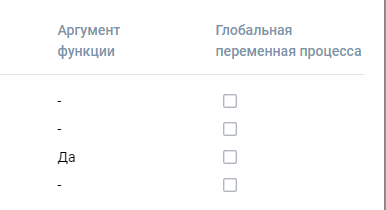

Глобальная переменная

Глобальная переменная — это переменная, область видимости которой распространяется на весь процесс.

Активация чекбокса у переменной расширяет её область видимости на все блоки и функции процесса. Глобальная переменная доступна для чтения и записи из любого блока или функции процесса

Переименование переменных

Инструмент позволяет выполнить переименование переменной. Для этого требуется:

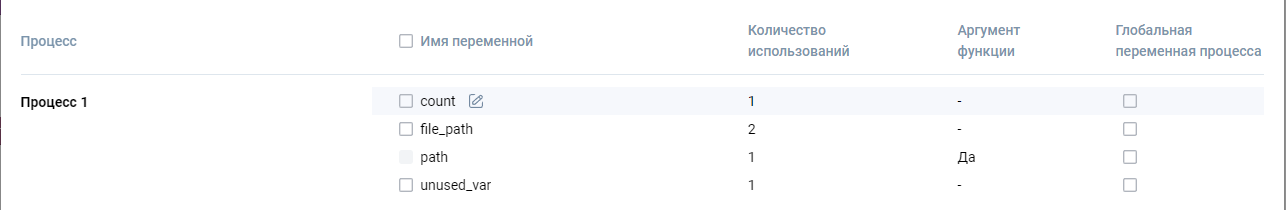

1. Выполнить клик на кнопку Переименовать, которая располагается рядом с именем выбранной переменной;
2. Задать новое название переменной;
3. Выполнить клик на клавишу клавиатуры Enter.

Создание переменной

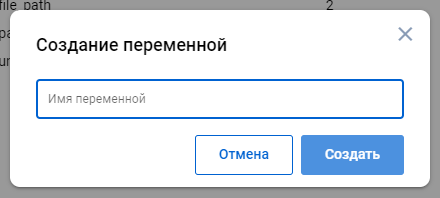

Кнопка Создать переменную в нижней части списка открывает окно создания переменной в текущем процессе. После создания выводится уведомление «Переменная “имя” создана».

Ограничение

Название переменной не может быть пустым, начинаться с цифры или совпадать с уже существующим.

Создание блоков из списка

Инструмент позволяет вытащить на рабочее пространство блоки Вернуть значение переменной для выбранных переменных без поиска в тулбоксе. Для этого требуется:

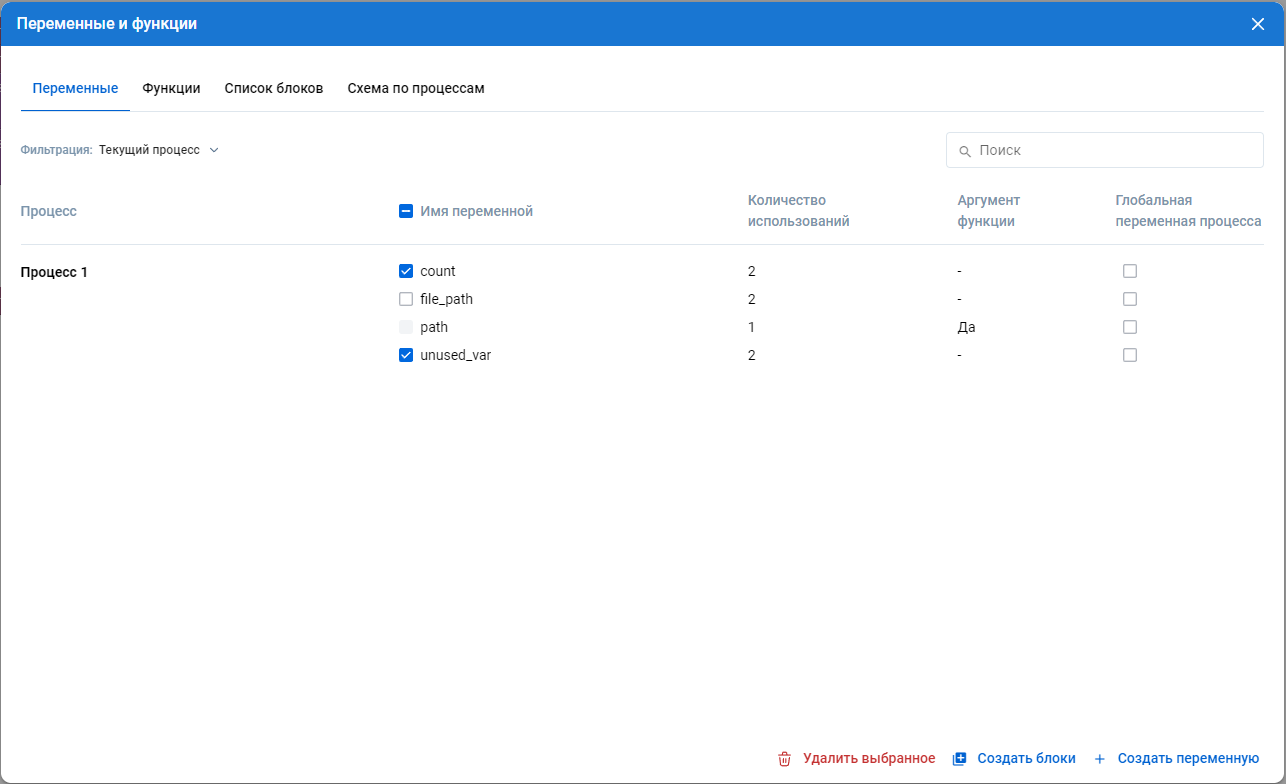

1. Отметить чекбоксами одну или несколько переменных текущего процесса;
2. Выполнить клик на кнопку Создать блок (для нескольких переменных - Создать блоки) в нижней части панели.

Блоки размещаются на свободном месте рабочего пространства текущего процесса, после чего выводится уведомление «Блок создан» / «Блоки созданы», а счётчик использований переменной увеличивается.

Удаление переменных

Инструмент позволяет выполнить удаление переменных. Для этого требуется:

1. Выбрать удаляемые переменные с помощью соответствующих чекбоксов;

   Ограничение

   Удаление доступно только для текущего процесса и для переменных, не используемых в функциях.
2. Выполнить клик на кнопку Удалить выбранное в нижней части панели;

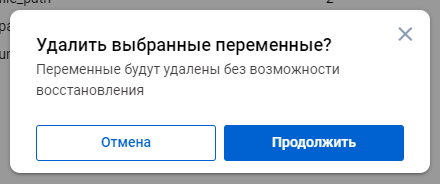

3. Подтвердить удаление в окне Удалить переменную?.

Важно

1. При удалении переменной, блоки Присвоить значение переменной, Увеличить значение переменной и Вернуть значение переменной с выбранной переменной будут автоматически удалены с рабочего пространства текущего процесса.
2. Невозможно удалить переменную, если она является параметром функции в выбранном проекте.

---

Список функций

Функция Список функций отображает все функции, вызываемые в процессе, с указанием количества их вызовов, и позволяет переименовывать или удалять их прямо из списка.

Фильтрация

В верхней части располагается функция Фильтрация, которая позволяет выбрать вариант представления данных в таблице:

• Все - отображение всех функций в проекте;
• Используемые - отображение только используемых функций в проекте;
• Неиспользуемые - отображение только неиспользуемых функций в проекте;
• Текущий процесс - отображение функций в текущем процессе.

Таблица с данными

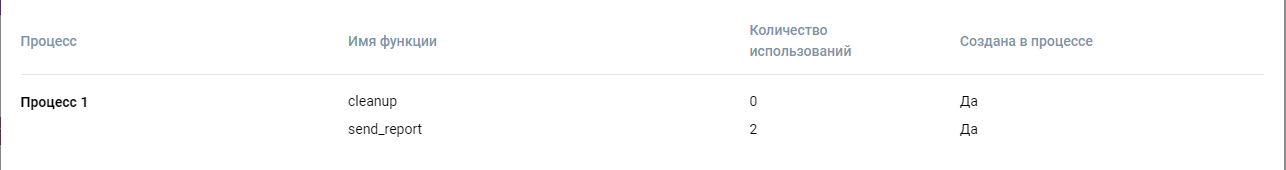

В центральной части располагается таблица с данными по использованию функций в процессе или проекте.

Таблица содержит столбцы:

• Процесс - список процессов, в которых встречаются блоки вызова функции;
• Имя функции - список вызываемых функций в процессе;
• Создана в процессе - признак, указывающий, объявлена ли функция в данном процессе;
• Количество использований - количество вызовов функции в процессе.

Переименование функций

Инструмент позволяет выполнить переименование функции. Для этого требуется:

1. Выполнить двойной клик на имя функции в списке или выбрать пункт Переименовать в меню ⋮;
2. Задать новое название функции;
3. Выполнить клик на клавишу клавиатуры Enter.

Ограничение

Переименование доступно только для функций текущего процесса. Название не может быть пустым, начинаться с цифры или совпадать с существующей функцией; недопустимые символы заменяются автоматически, о чём выводится уведомление.

Удаление функций

Инструмент позволяет выполнить удаление функций. Для этого требуется:

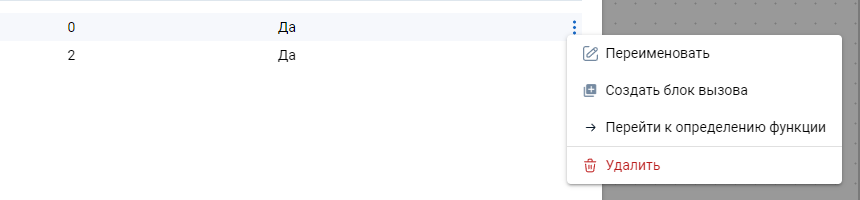

1. Выполнить клик на кнопку ⋮ у соответствующей функции;

   Ограничение

   Пункт Удалить отображается только для функций текущего процесса, у которых нет вызовов (Количество использований = 0).
2. Выбрать вариант Удалить;

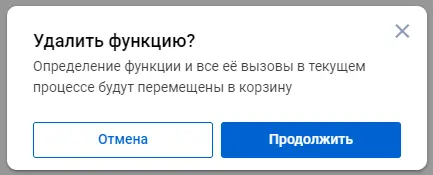

3. Подтвердить удаление кнопкой Продолжить в окне Удалить функцию?.

   Заметка

   Определение функции перемещается в Корзину, откуда его можно вернуть на рабочее пространство.



Создание функции

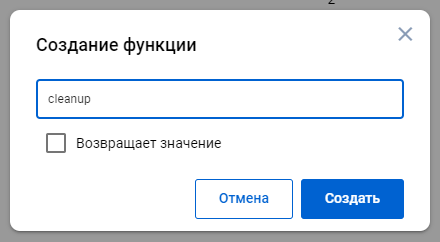

Кнопка Создать функцию в нижней части списка открывает окно Создание функции: требуется ввести имя функции, при необходимости включить флаг Возвращает значение и выполнить клик на кнопку Создать. Блок объявления функции размещается на рабочем пространстве текущего процесса.

Создание блока вызова

Пункт меню ⋮ → Создать блок вызова размещает на рабочем пространстве текущего процесса блок вызова выбранной функции. Пункт доступен для функций, объявленных в текущем процессе.

Переход к определению функции

Инструмент позволяет выполнить переход к процессу и к определению функции. Для этого требуется:

1. Выполнить клик на кнопку ⋮ у соответствующей функции;
2. Выбрать вариант Перейти к определению функции.

Студия переключится на процесс, в котором объявлена функция, и прокрутит рабочее пространство к заголовку блока объявления.

---

Список блоков

Функция Список блоков показывает, блоки каких типов используются в процессах проекта, и позволяет обновить устаревшие версии блоков до актуальных.

Фильтрация

В верхней части располагается функция Фильтрация, которая позволяет выбрать вариант представления данных в таблице:

• Все - все типы блоков в проекте;
• Текущий процесс - типы блоков текущего процесса;
• Старые блоки - только устаревшие версии блоков;
• Можно обновить - только блоки, для которых доступно автоматическое обновление.

Поле Поиск фильтрует таблицу по названию типа блока.

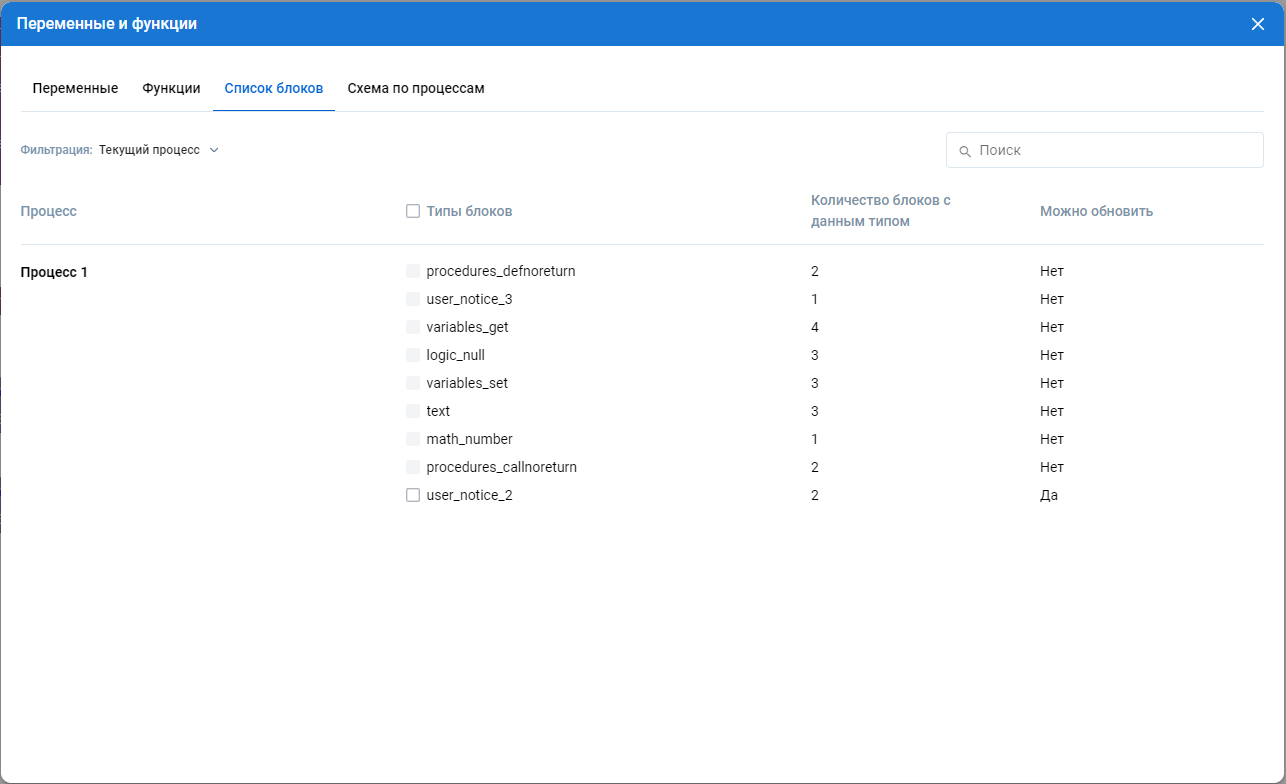

Таблица с данными

Таблица содержит столбцы:

• Процесс - процесс, в котором используется блок;
• Типы блоков - название типа блока;
• Количество блоков с данным типом - сколько блоков этого типа в процессе;
• Можно обновить - признак, доступно ли автоматическое обновление до новой версии блока.

Обновление устаревших блоков

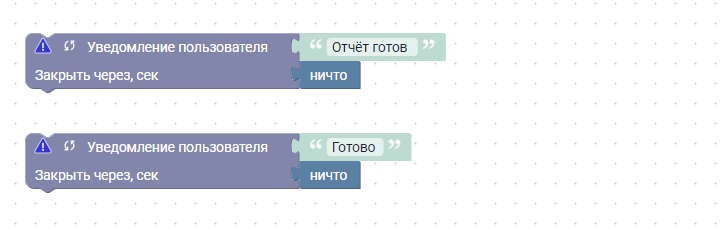

Устаревшие блоки, для которых есть новая версия, отмечаются на рабочем пространстве иконкой обновления:

Обновить их можно двумя способами.

Способ 1 - на рабочем пространстве:

1. Выполнить клик по иконке обновления на блоке;

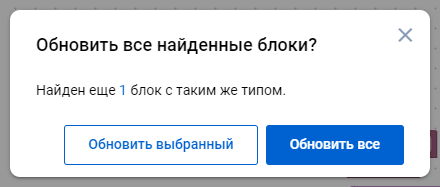

2. Выбрать вариант обновления: Обновить выбранный (только этот блок) или Обновить все (все блоки этого типа в текущем процессе):

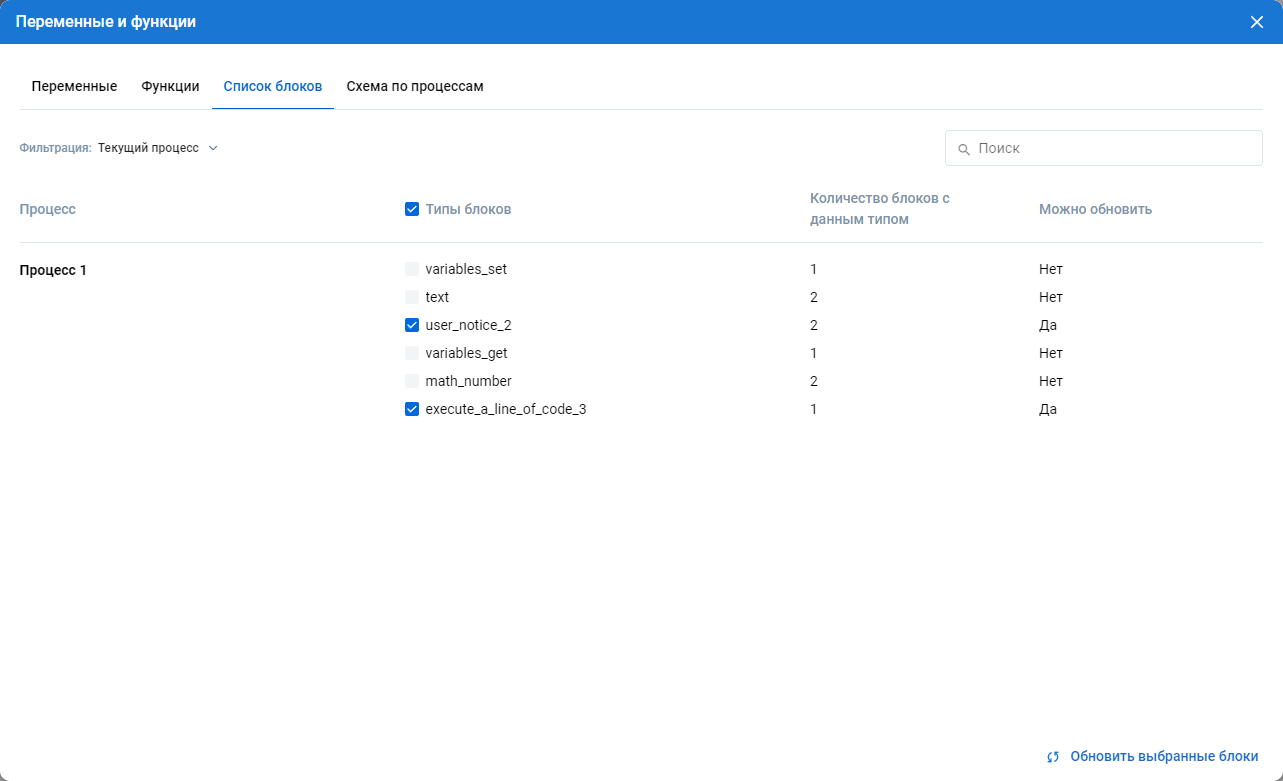

Способ 2 - из списка блоков:

1. Отметить в таблице Список блоков строки с типами блоков, которые требуется обновить (удобно предварительно включить фильтр Можно обновить);
2. Выполнить клик по кнопке Обновить выбранные блоки в нижней части списка:

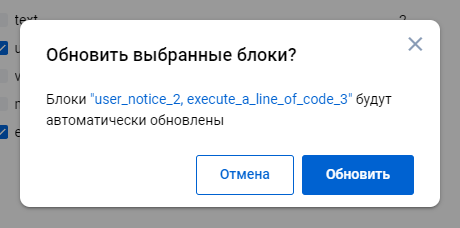

3. Подтвердить обновление кнопкой Обновить в окне Обновить выбранные блоки? - в окне перечислены типы блоков, которые будут обновлены:

При обновлении новый блок создаётся на месте старого, значения полей и подключённые блоки переносятся, а старый блок удаляется. Обновление записывается в историю действий одной записью, поэтому его можно отменить командой Отмена (Ctrl + Z).

Важно

• Перед обновлением автоматически создаётся бэкап проекта, о чём выводится уведомление;
• Обновлять блоки можно только в текущем процессе и только в сохранённом проекте (для проекта во временной папке обновление недоступно);
• Блоки, у которых новая версия отличается по составу параметров, автоматически не обновляются - для них выводится подсказка «Блок нельзя обновить автоматически».

---

Схема по процессам

Функция Схема по процессам строит графическое представление вызовов функций во всех процессах проекта: какие функции объявлены, откуда они вызываются, с какими аргументами и что возвращают.

Построение схемы

Схема строится заново при каждом открытии вкладки Схема по процессам: студия сохраняет изменения текущего процесса, генерирует Python-код всех процессов проекта (включая закрытые) и по этому коду строит схему. Отдельно запускать генерацию кода или робота не требуется - чтобы увидеть последние изменения, достаточно открыть вкладку повторно.

Важно

• Если в каком-либо процессе есть ошибка, из-за которой код не генерируется, схема не строится и выводится уведомление «Ошибка синтаксиса в процессе, невозможно отобразить схему»;
• Для пустого проекта или проекта без функций вместо схемы выводится заглушка «В проекте нет кода для отображения» или «В проекте нет функций для отображения».

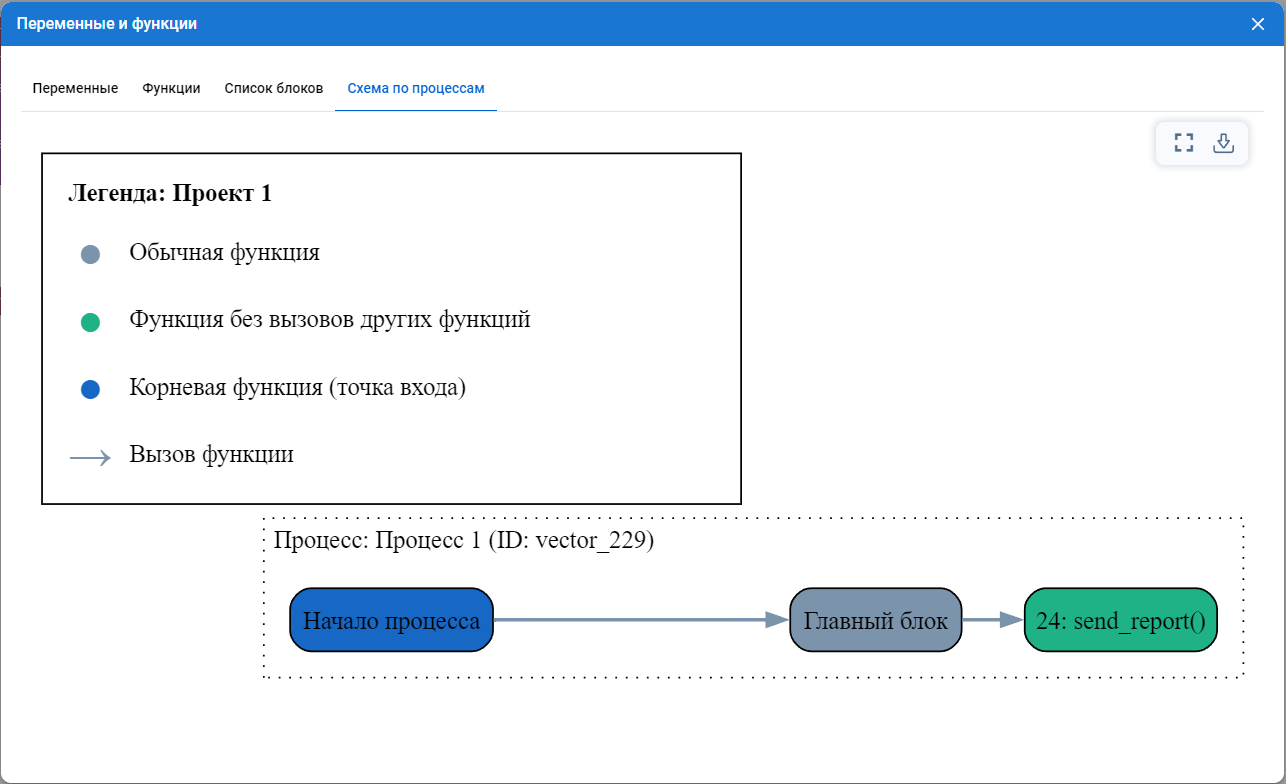

Элементы схемы

На схеме отображаются:

• Процессы - пунктирные области с подписью «Процесс: имя (ID: идентификатор)». В каждой области есть точки входа Начало процесса и Главный блок, от которых идут вызовы функций верхнего уровня;
• Функции - узлы вида 12: имя_функции(), где число - номер строки объявления функции в сгенерированном коде. Длинные имена сокращаются многоточием, полное имя отображается во всплывающей подсказке;
• Вызовы - синие стрелки от вызывающего элемента к вызываемой функции;
• Возвращаемое значение - у функций, возвращающих значение, под именем выводится тёмная плашка ↩ с кратким описанием результата: имя переменной, литерал или «…» для составного выражения.

Цвет узла функции зависит от её роли в проекте и расшифровывается в легенде в углу схемы:

• Синий - корневая функция (точка входа);
• Серый - обычная функция;
• Зелёный - функция, которая не вызывает другие функции.

При наведении курсора на элемент схемы выводится всплывающая подсказка:

• на функцию - полная сигнатура: имя, параметры и возвращаемое значение;
• на стрелку вызова - имя вызываемой функции, значения аргументов для каждого вызова и возвращаемое значение.

Примечание

Служебные функции, которые студия добавляет в код автоматически (например, для работы со списками), на схеме не отображаются.

Режим деталей

По умолчанию схема отображается в компактном виде. Кнопка Показать детали: аргументы и возвраты над схемой переключает её в детальный режим:

• на стрелках вызовов подписываются значения аргументов, например (1, 2); если функция вызывается из одного места несколько раз, вместо повторяющихся стрелок выводится одна с пометкой ×N;
• от функций, возвращающих значение, к вызывающему элементу добавляются пунктирные золотые стрелки возврата.

Повторный клик по кнопке (Скрыть детали) возвращает компактный вид.

Полноэкранный просмотр

Кнопка Во весь экран открывает схему в отдельном окне. В нём доступны:

• кнопки Увеличить и Уменьшить - изменение масштаба с шагом 20% в диапазоне от 20% до 500%; текущий масштаб отображается рядом с кнопками;
• кнопка Сбросить масштаб - возврат к 100% и центрирование схемы;
• колесо мыши - плавное масштабирование относительно положения курсора;
• перетаскивание схемы левой кнопкой мыши;
• переключение режима деталей - той же кнопкой, что и на основной панели.

Сохранение схемы

Кнопка Сохранить над схемой открывает диалог сохранения файла. Схема сохраняется в текущем режиме (компактном или детальном) в формате SVG или PNG - формат определяется выбранным расширением файла.
