Панель управления Airflow

Описание

Панель управления Airflow - встроенный инструмент Puzzle RPA, который связывает открытый проект с процессом (DAG) на сервере оркестратора Airflow и позволяет работать с оркестратором из студии:

• хранить несколько подключений к серверам Airflow и переключаться между ними;
• публиковать DAG-файл и Python-скрипты робота на сервер, хранить версии опубликованных файлов и восстанавливать предыдущие версии;
• запускать связанный DAG вручную (в том числе с параметрами запуска) и снимать его с паузы;
• просматривать сведения о DAG, статистику запусков и логи выполнения;
• открывать веб-интерфейс Airflow во встроенном окне.

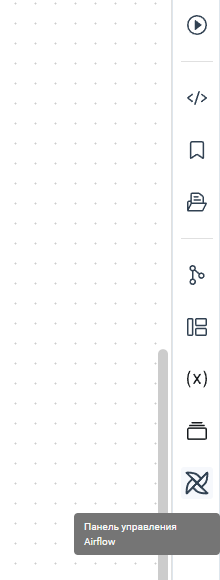

Чтобы открыть Панель управления Airflow, требуется кликнуть по кнопке, расположенной в Области кнопок взаимодействия с процессом:

Требования

Требования для работы инструмента:

• доступный по сети сервер Airflow 2 или Airflow 3 с включённым REST API;
• учётная запись Airflow с правами на просмотр DAG, запусков, переменных, подключений и пулов (набор доступных действий в панели зависит от прав пользователя);
• для публикации файлов и работы с версиями - установленный на сервере Airflow плагин публикации файлов Puzzle RPA. Без плагина панель сообщает: «Плагин публикации файлов не установлен на сервере Airflow»;
• проект должен быть сохранён на диске: для проекта во временной папке сохранение связи с DAG и публикация недоступны.

Настройка и запуск оркестратора Airflow Установка сервера Airflow, настройка API и подготовка робота к запуску через оркестратор. Подробнее...

---

Внешний вид

Окно панели называется Оркестрация Airflow.

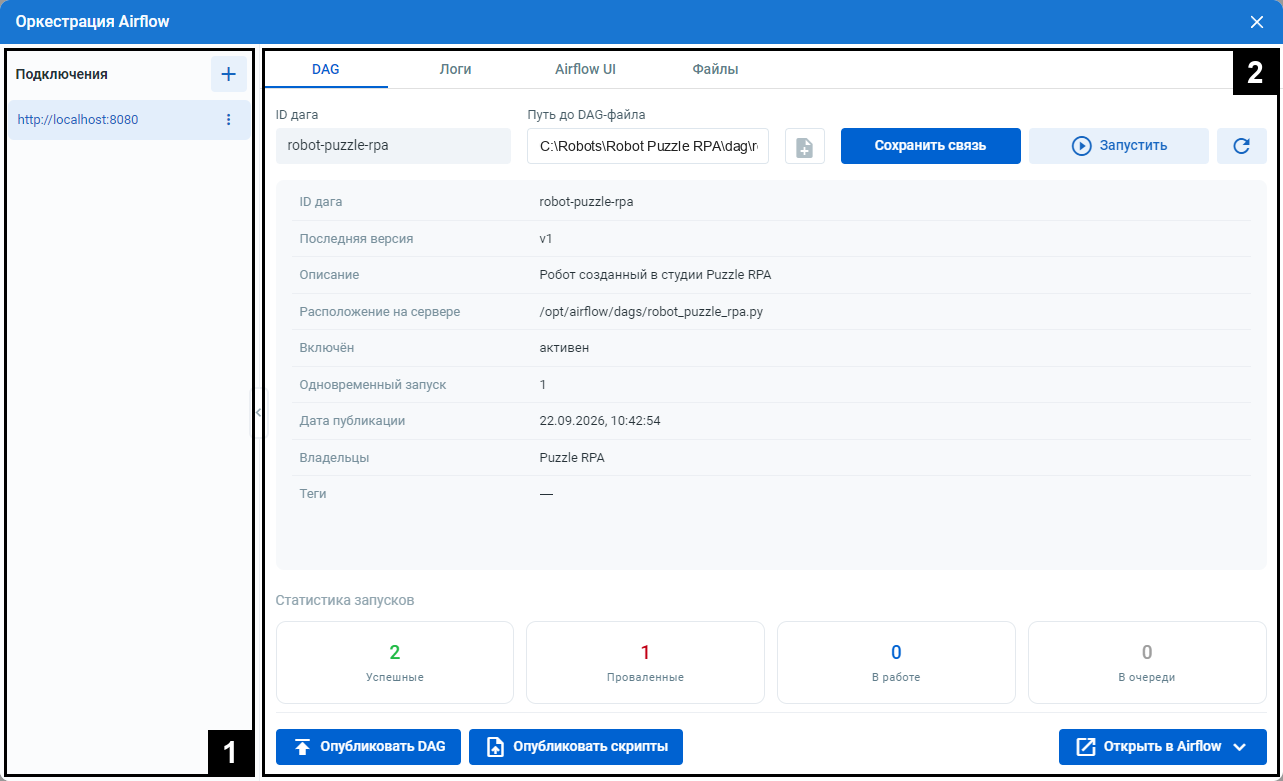

Окно панели разделено на две области:

• 1 - Подключения - боковая панель со списком сохранённых подключений к серверам Airflow. Панель можно свернуть кнопкой Свернуть и развернуть кнопкой Развернуть;
• 2 - Рабочая область - вкладки DAG, Логи, Airflow UI и Файлы, содержимое которых относится к выбранному подключению и открытому проекту.

---

Подключения

Добавление подключения

1. Выполнить клик по кнопке Добавить подключение в верхней части боковой панели;

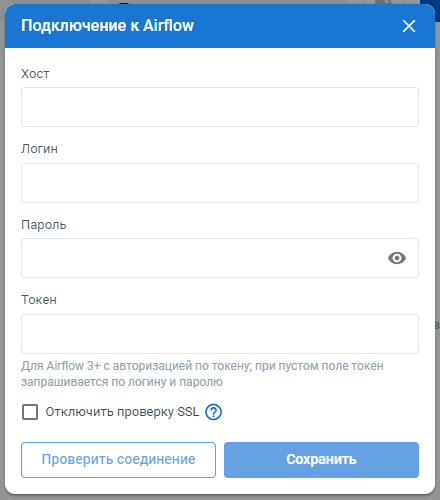

2. В окне Подключение к Airflow заполнить поля:
   • Хост - адрес сервера Airflow (обязательное поле);
   • Логин и Пароль - учётные данные пользователя Airflow;
   • Токен - токен доступа для Airflow 3 с авторизацией по токену. Если поле пустое, токен запрашивается по логину и паролю;
   • Отключить проверку SSL - снимает проверку TLS-сертификата при обращении к серверу по HTTPS. Использовать только при осознанном риске;

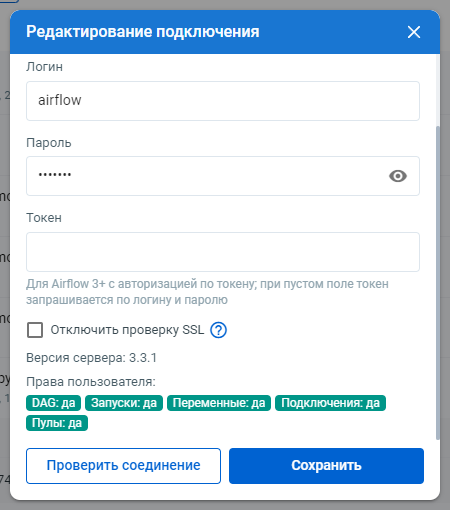

3. Выполнить клик по кнопке Проверить соединение. При успешной проверке в окне отображаются Версия сервера и Права пользователя - доступ к DAG, запускам, переменным, подключениям и пулам (да/нет):
4. Выполнить клик по кнопке Сохранить.

Примечание

Если проверка соединения завершилась ошибкой, панель сообщает её причину: неверный адрес сервера, неверный логин или пароль, недействительный токен, отсутствие прав у пользователя или недоступность сервера.

Управление подключениями

Клик по подключению в списке делает его активным: данные вкладок загружаются для этого сервера. При переключении на другое подключение панель запрашивает подтверждение - текущие данные DAG и логи будут сброшены.

Меню подключения содержит действия:

• Скопировать хост - копирует адрес сервера в буфер обмена;
• Редактировать - открывает окно Редактирование подключения;
• Удалить - удаляет подключение после подтверждения.

---

Вкладка DAG

Вкладка связывает открытый проект с процессом (DAG) на сервере и показывает сведения о нём.

Связь проекта с DAG

1. Выполнить клик по кнопке Выбрать DAG-файл и указать Python-файл DAG на диске - он создаётся при сохранении процесса с блоком Создать процесс (Dag) как Python-скрипт;
2. Поле ID дага заполняется автоматически из выбранного файла. Если прочитать dag_id из файла не удалось, идентификатор требуется ввести вручную;
3. Выполнить клик по кнопке Сохранить связь. Связь хранится в проекте и восстанавливается при следующем открытии панели.

Клик по полю Путь до DAG-файла копирует путь в буфер обмена.

Обратите внимание

Связь указывает панели, за каким процессом наблюдать на сервере. Сведения о DAG, статистика запусков, логи и кнопка Запустить доступны только после того, как DAG-файл опубликован на сервере оркестратора и прочитан планировщиком Airflow (файл появился в папке dags, а DAG - в списке процессов). Если DAG с указанным идентификатором на сервере отсутствует, панель сообщает, что DAG не найден, а таблица сведений остаётся пустой.

Сведения о DAG и статистика

После сохранения связи в таблице отображаются:

• ID дага
• Последняя версия,
• Описание
• Расположение на сервере
• Состояние (активен / на паузе)
• Одновременный запуск
• Дата публикации
• Владельцы
• Теги.

Ниже выводится Статистика запусков - количество запусков в состояниях Успешные, Проваленные, В работе и В очереди.

Запуск DAG

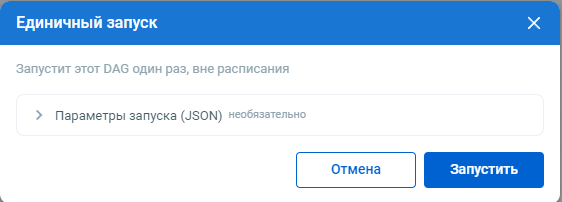

Кнопка Запустить открывает окно Единичный запуск: DAG запускается один раз, вне расписания.

В поле Параметры запуска (JSON) можно передать параметры запуска в формате JSON:

Примечание

Параметры запуска доступны роботу через блок Использовать аргумент запуска так же, как параметры, заданные в веб-интерфейсе Airflow.

Публикация файлов

Кнопки Опубликовать DAG и Опубликовать скрипты открывают окно загрузки файлов на сервер:

1. В поле Файлы выбрать файлы (Выбрать файлы) или папку (Выбрать папку) - при выборе папки загружаются все подходящие файлы из неё;
2. При необходимости указать Подпапку внутри целевой папки на сервере (пусто - корень папки) и абсолютный путь к папке dags / папке scripts на сервере (пусто - папка из конфигурации Airflow);
3. Заполнить поле Комментарий - описание изменений сохраняется вместе с версией файла;
4. Выполнить клик по кнопке Загрузить.

Ограничение

Сервер отклоняет загрузку при небезопасном пути, недопустимом расширении файла или превышении допустимого размера.

Меню «Открыть в Airflow»

Кнопка Открыть в Airflow открывает во вкладке Airflow UI нужную страницу веб-интерфейса: Открыть DAG в Airflow, Переменные, Подключения или Последний запуск связанного DAG.

---

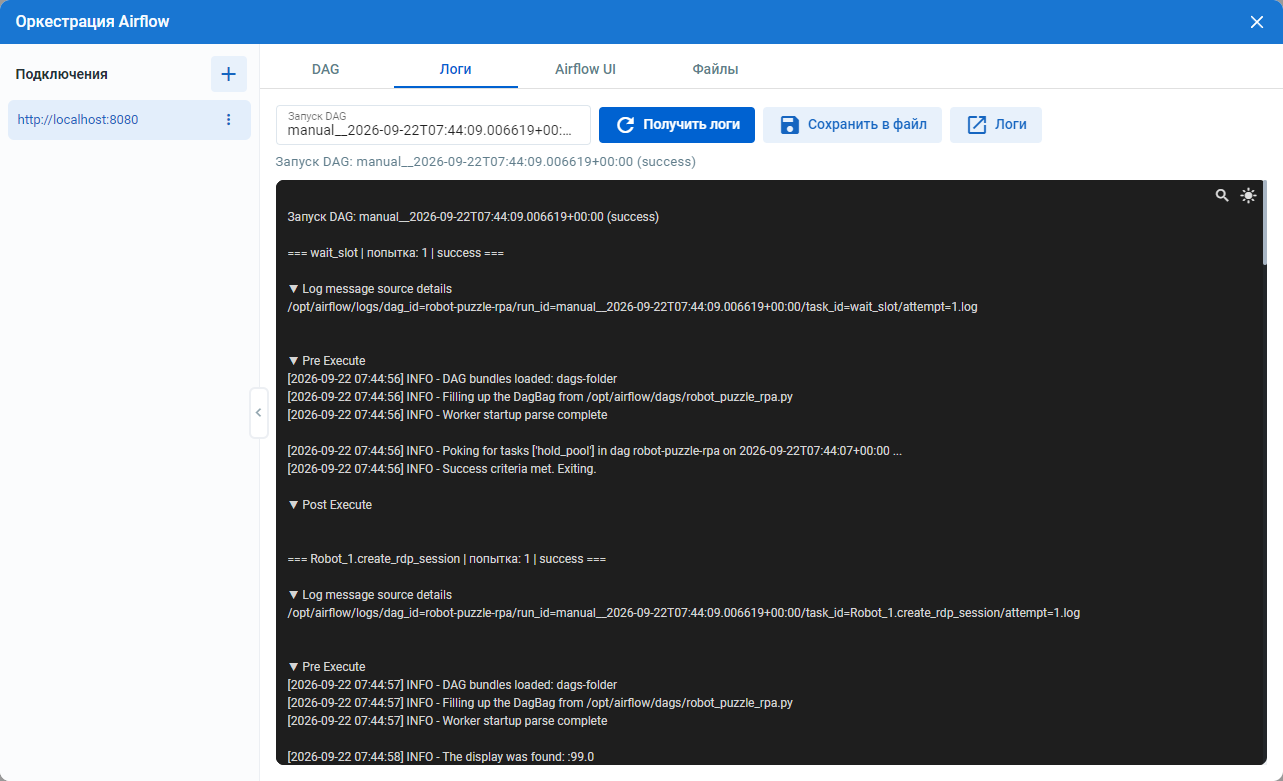

Вкладка Логи

Вкладка отображает логи выполнения связанного DAG.

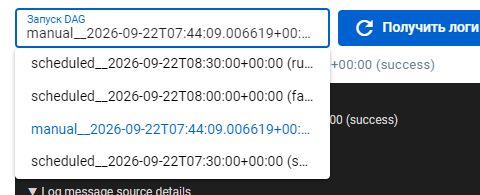

• В выпадающем списке Запуск DAG выбирается конкретный запуск (с датой и состоянием - success, failed, running), для которого требуется получить логи;
• Получить логи - загружает логи выбранного запуска (для каждой задачи и попытки выполнения);
• Сохранить в файл - сохраняет загруженные логи в файл на диске;
• Логи - открывает страницу логов выбранного запуска во вкладке Airflow UI.

В окне просмотра логов доступны поиск по тексту и переключение цветовой темы.

---

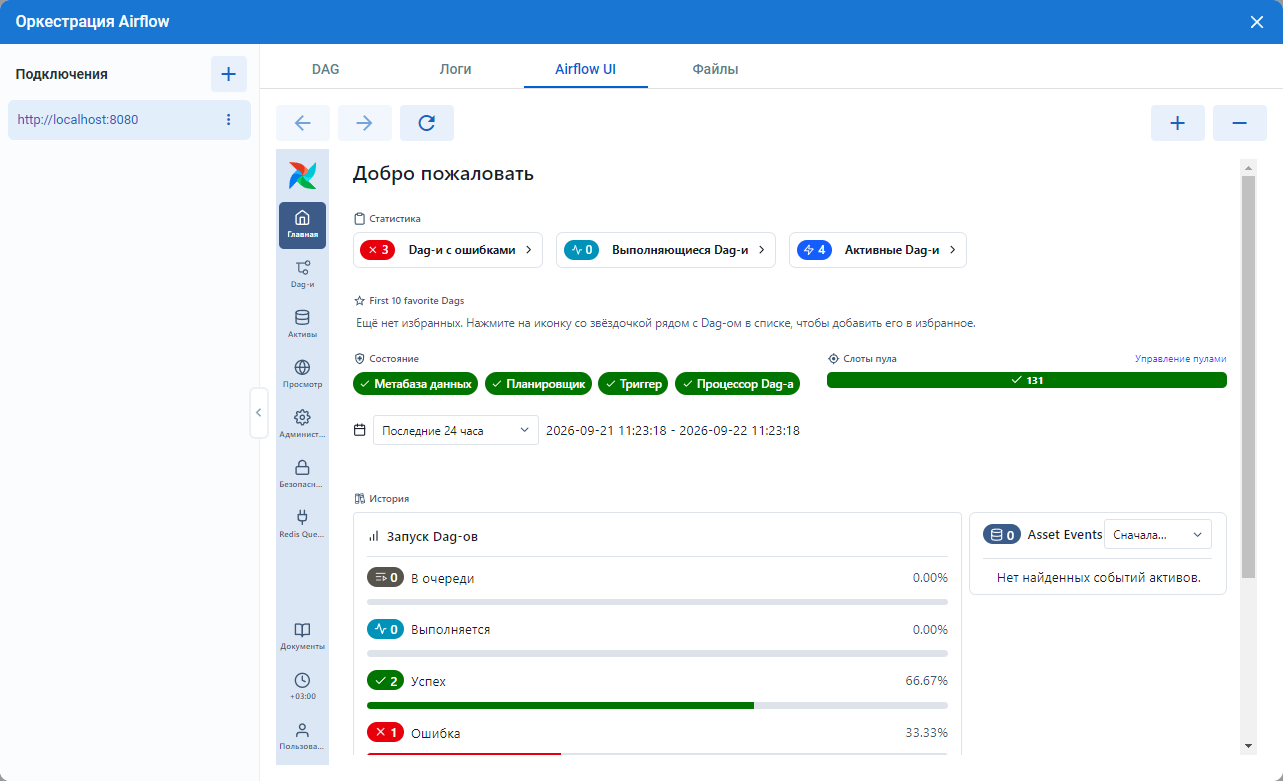

Вкладка Airflow UI

Во вкладке открывается веб-интерфейс сервера Airflow. Панель инструментов содержит кнопки:

• Вернуться назад;
• Перейти вперёд;
• Обновить страницу;
• Увеличить масштаб; -Уменьшить масштаб.

---

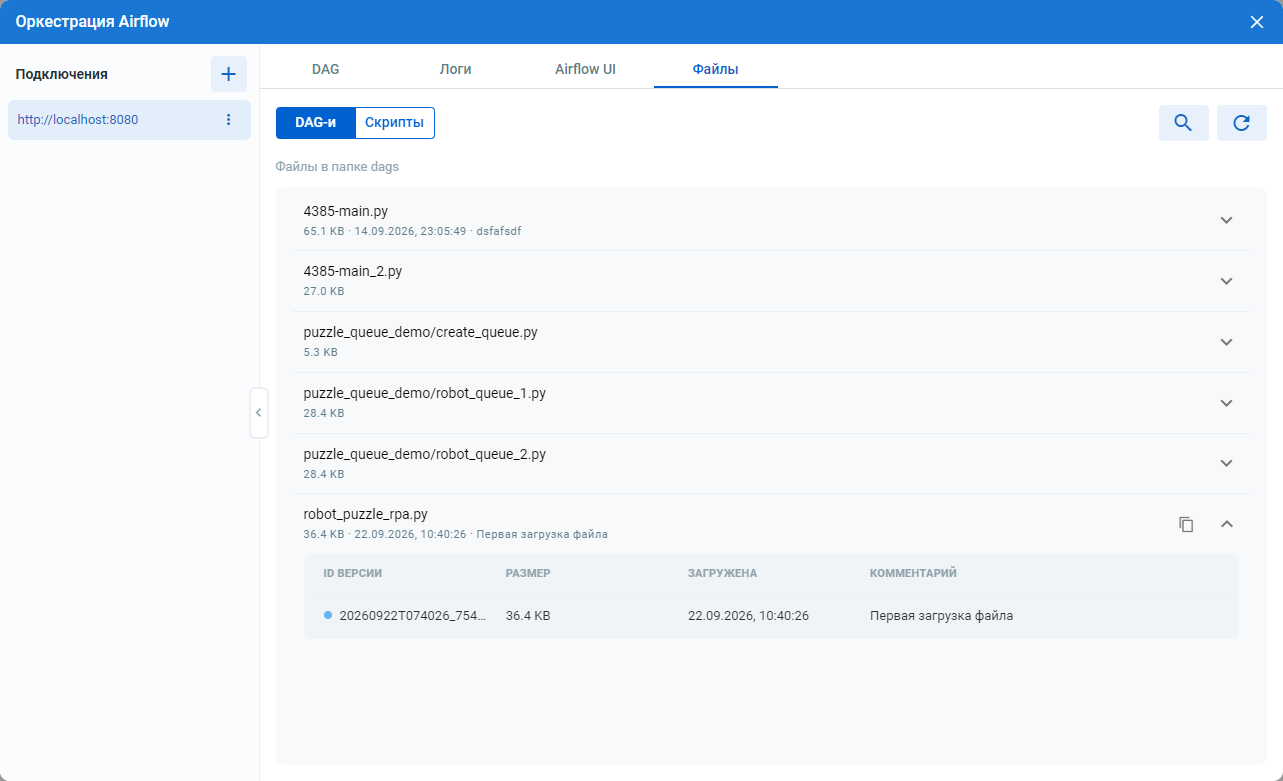

Вкладка Файлы

Вкладка показывает файлы и их версии на сервере Airflow.

• Переключатель DAG-и / Скрипты выбирает папку на сервере;
• Поле Поиск фильтрует список по имени файла, кнопка Обновить перечитывает список с сервера;
• Клик по файлу раскрывает таблицу его версий со столбцами ID версии, Размер, Загружена и Комментарий;
• Кнопка Восстановить возвращает выбранную версию файла;
• Меню Скопировать копирует Абсолютный путь, Относительный путь, Имя файла или Путь на хосте, например, для указания расположения робота в блоке Запустить Робота.

---

Пример использования

В данном примере робот Robot Puzzle RPA публикуется на сервер Airflow 3 и запускается вручную из студии. Проект робота состоит из двух процессов: главного процесса robot_puzzle_rpa с действиями робота и процесса main с блоком Создать процесс (Dag).

Шаг 1 - сохранение робота как Python-скрипта

Процесс робота сохраняется как Python-скрипт: он будет выполняться на машине, которой управляет оркестратор.

Сохранение созданного робота как Python-скрипт Генерация и сохранение процессов робота в виде Python-скриптов. Подробнее...

Шаг 2 - публикация скрипта робота на сервер

1. Открыть Панель управления Airflow и выбрать подключение к серверу (в примере - http://localhost:8080);
2. Во вкладке DAG выполнить клик по кнопке Опубликовать скрипты;

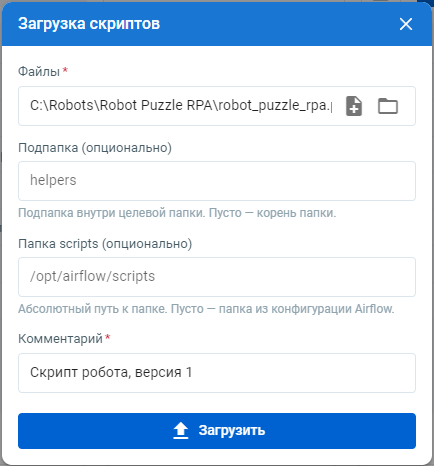

3. В окне Загрузка скриптов выбрать сохранённый файл robot_puzzle_rpa.py, при необходимости указать Подпапку и заполнить Комментарий - он сохранится вместе с версией файла;
4. Выполнить клик по кнопке Загрузить.

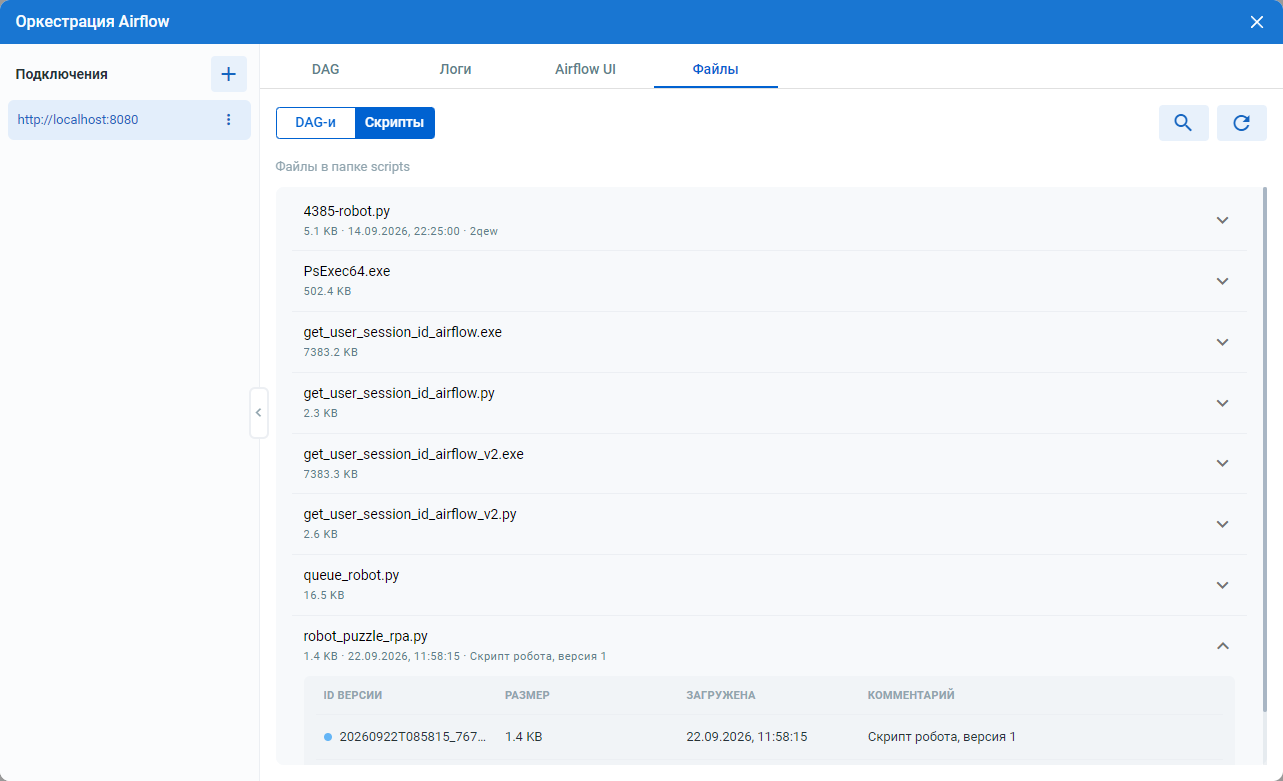

Результат публикации проверяется во вкладке Файлы в режиме Скрипты: файл появляется в списке Файлы в папке scripts, а клик по нему раскрывает таблицу версий с комментарием загрузки.

Шаг 3 - копирование пути к роботу на сервере

Путь к опубликованному скрипту потребуется блоку Запустить Робота. Чтобы не набирать его вручную, требуется выполнить клик по кнопке Скопировать в строке файла и выбрать пункт Абсолютный путь - в буфер обмена попадёт путь вида /opt/airflow/scripts/robot_puzzle_rpa.py.

Шаг 4 - создание процесса (DAG)

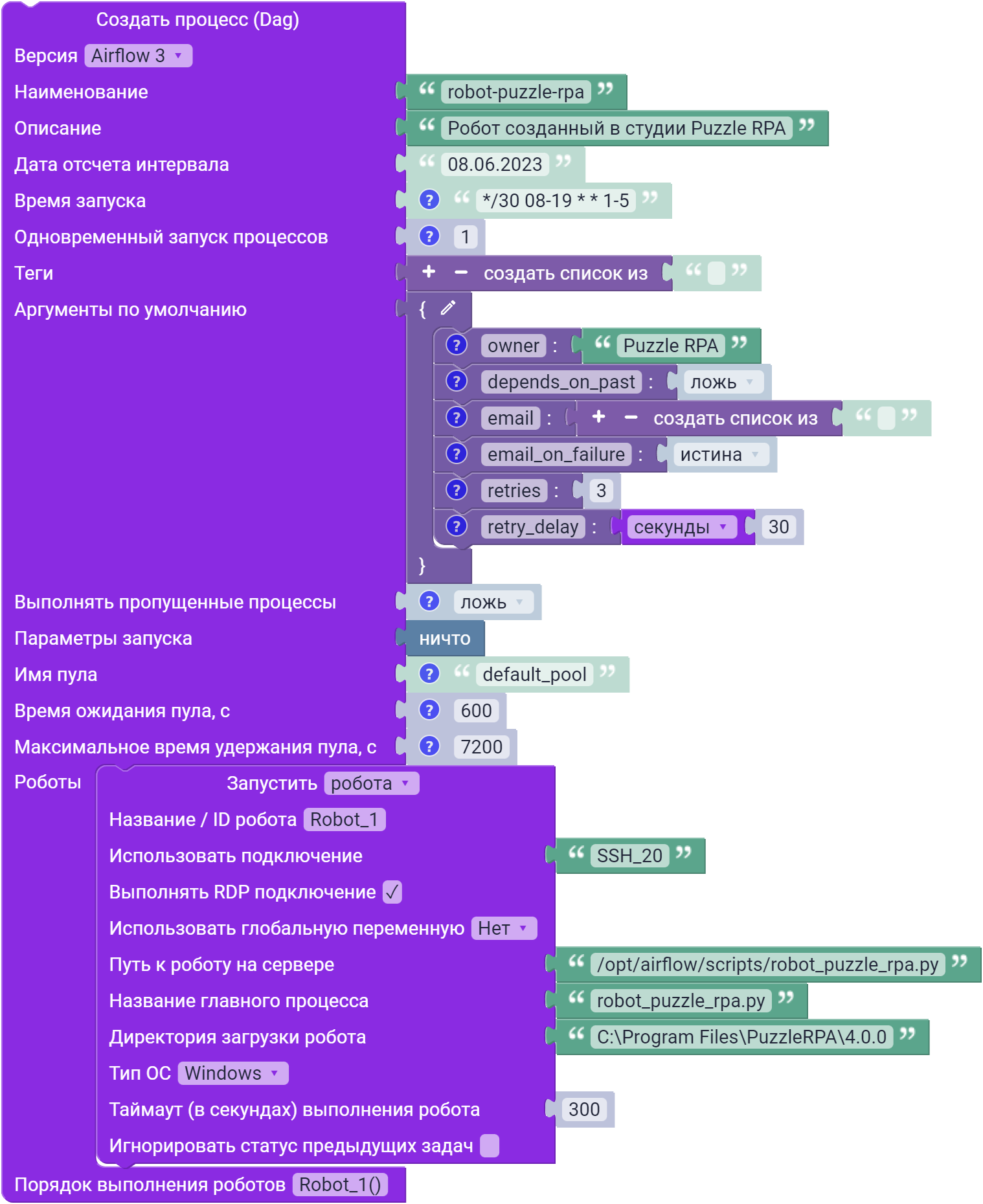

В отдельном процессе проекта собирается блок Создать процесс (Dag): задаётся версия оркестратора Airflow 3, наименование robot-puzzle-rpa, расписание, имя пула и аргументы по умолчанию.

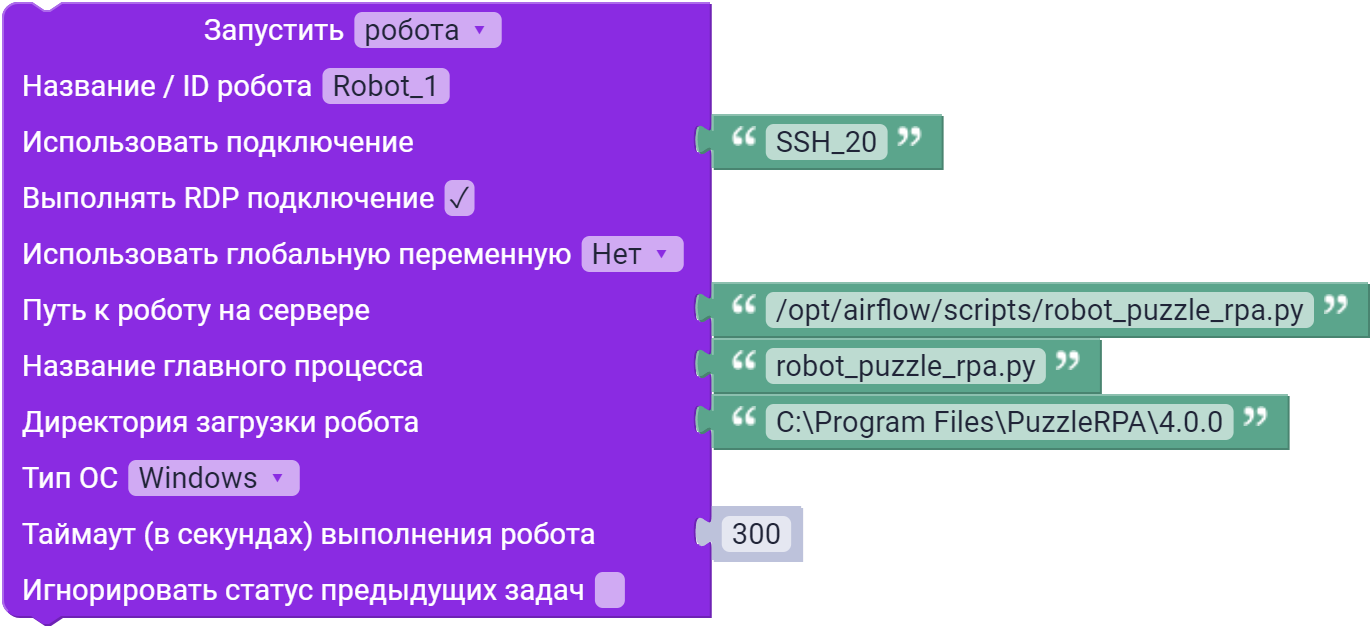

В разъём Роботы помещается блок Запустить Робота, где в параметр Путь к роботу на сервере вставляется скопированный абсолютный путь, а в параметр Название главного процесса - имя файла робота.

Создать процесс (Dag) Описание всех параметров блока создания процесса для оркестратора. Подробнее...

Шаг 5 - публикация DAG-файла

1. Сохранить процесс с блоком Создать процесс (Dag) как Python-скрипт - получится DAG-файл robot_puzzle_rpa.py;
2. Во вкладке DAG выполнить клик по кнопке Опубликовать DAG;

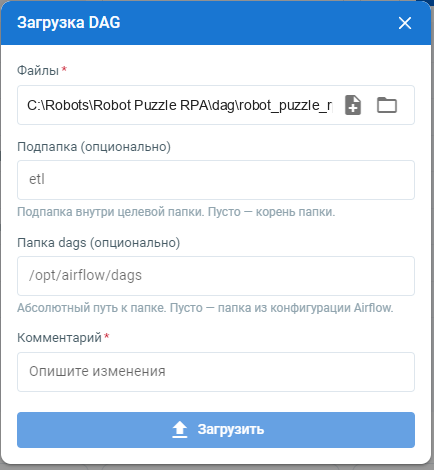

3. В окне Загрузка DAG выбрать полученный файл, заполнить Комментарий и выполнить клик по кнопке Загрузить.

Шаг 6 - связь проекта с DAG

1. Во вкладке DAG выполнить клик по кнопке Выбрать DAG-файл и указать сохранённый DAG-файл на диске;
2. Убедиться, что поле ID дага заполнилось значением robot-puzzle-rpa - оно должно совпадать с параметром Наименование блока Создать процесс (Dag);
3. Выполнить клик по кнопке Сохранить связь, затем - по кнопке Обновить.

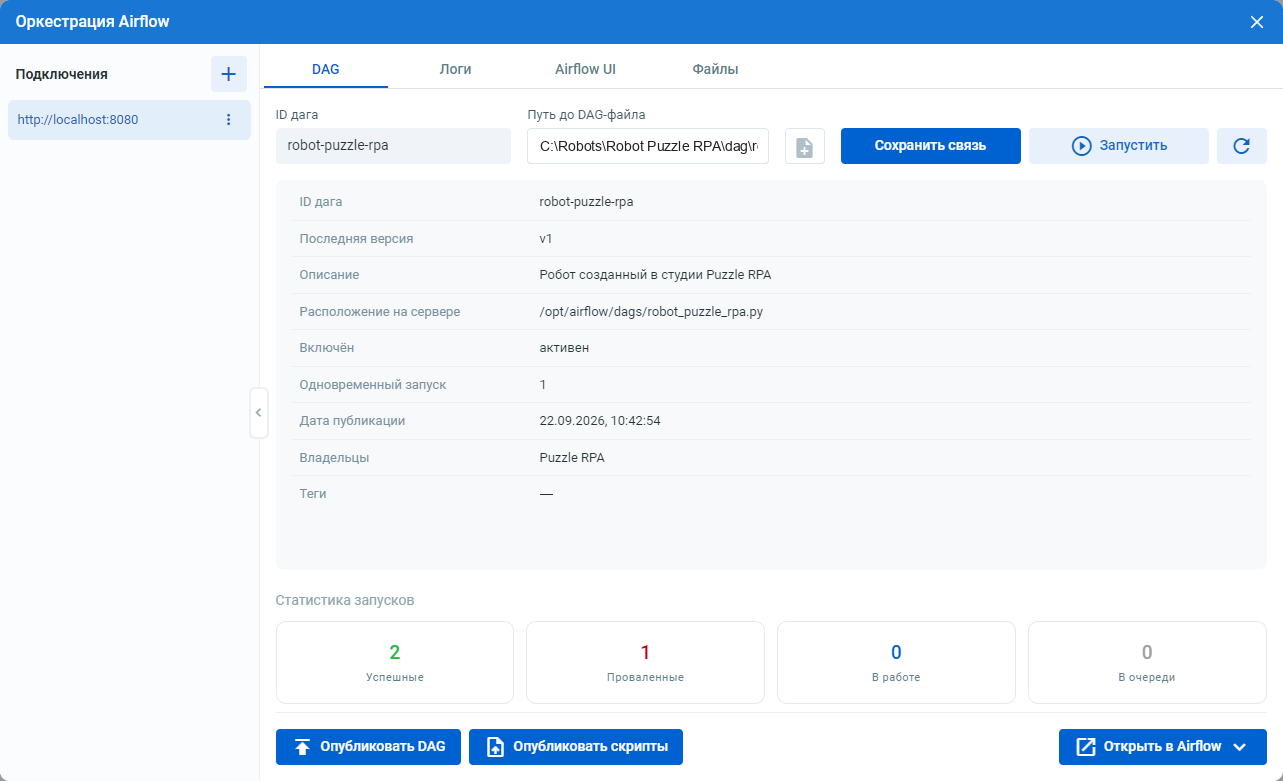

В таблице появляются сведения о процессе: последняя версия v1, описание, расположение на сервере /opt/airflow/dags/robot_puzzle_rpa.py, состояние и дата публикации, а ниже - статистика запусков.

Шаг 7 - запуск и проверка результата

1. Выполнить клик по кнопке Запустить и подтвердить единичный запуск в окне Единичный запуск. Если DAG находится на паузе, кнопка называется Возобновить и сначала снимает процесс с паузы;
2. Выполнить клик по кнопке Обновить - в блоке Статистика запусков увеличится счётчик В работе, а после завершения процесса - Успешные или Проваленные;
3. Перейти на вкладку Логи, выбрать в списке Запуск DAG запуск с префиксом manual__ и выполнить клик по кнопке Получить логи - отобразятся логи каждой задачи процесса.
