Конструктор форм

Описание

Конструктор форм - встроенный инструмент Puzzle RPA для визуального создания пользовательских интерфейсов ввода данных. С его помощью можно размещать на форме элементы управления - такие как текстовые поля, выпадающие списки, флажки, кнопки и настраивать их свойства. Созданные формы можно использовать для сбора параметров перед запуском алгоритма, настройки процессов или взаимодействия с пользователем в ходе выполнения сценария.

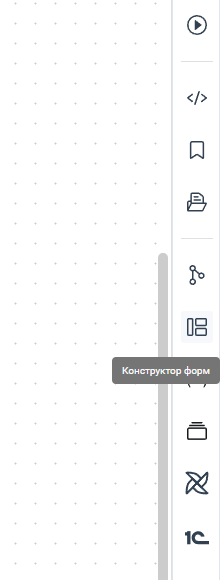

Чтобы открыть панель управления Конструктор форм, требуется кликнуть по кнопке, расположенной в Области кнопок взаимодействия с процессом:

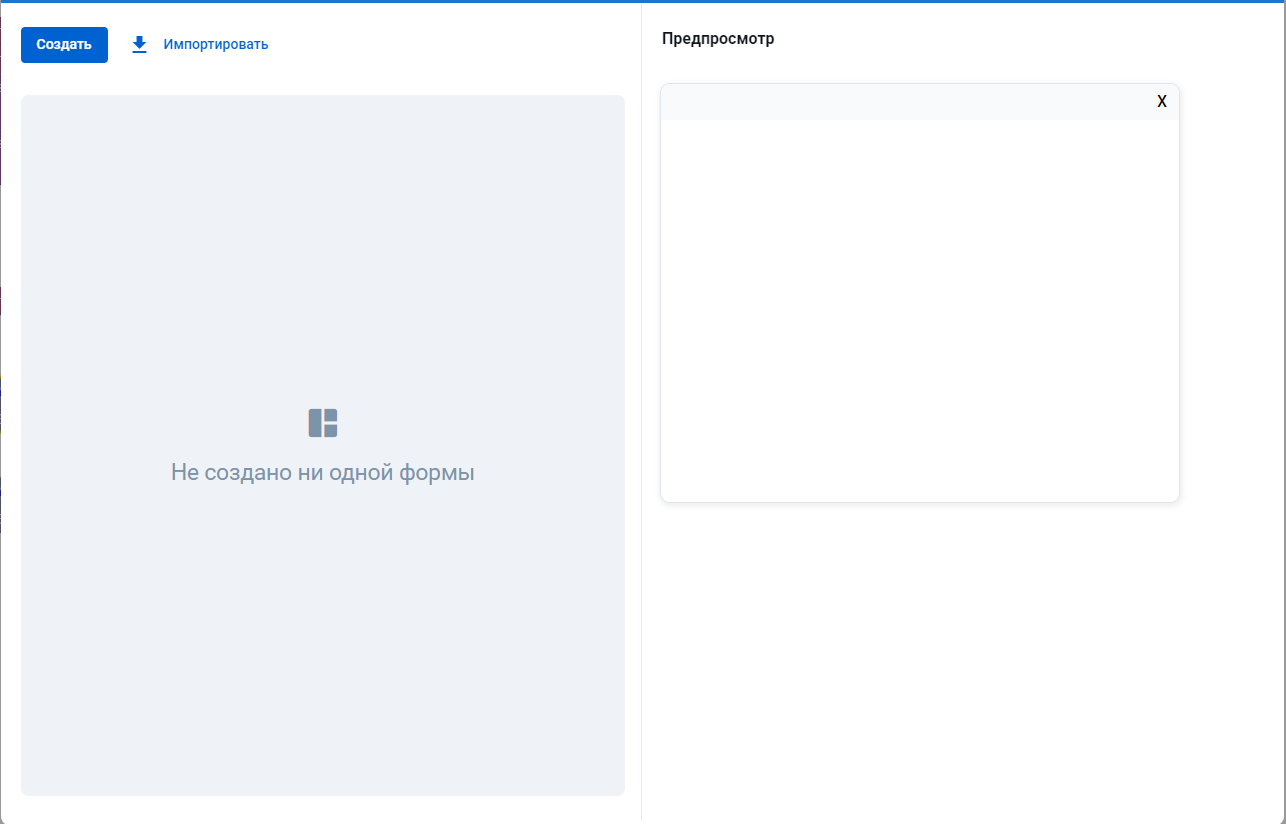

Стартовый экран

Внешний вид

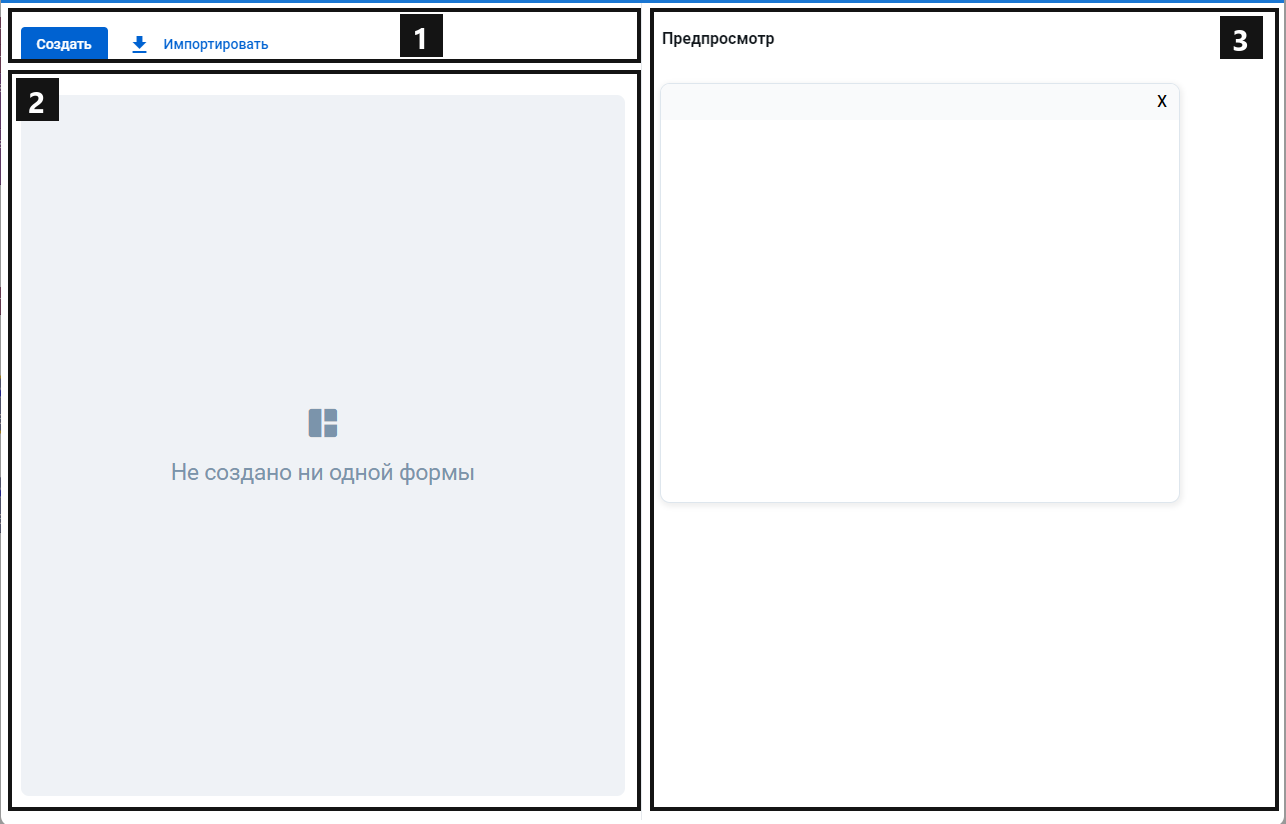

Внешний вид стартового экрана разделен на 3 логических блока:

1 - Функциональные кнопки

В верхней части интерфейса расположены функциональные кнопки:

Создать - запуск процесса создания новой формы;
Импортировать - запускает процесс импорта формы из другого проекта.

2 - Список форм

В левой части интерфейса отображаются формы, сохранённые в проекте. Клик по названию формы открывает её предпросмотр в правой части интерфейса.

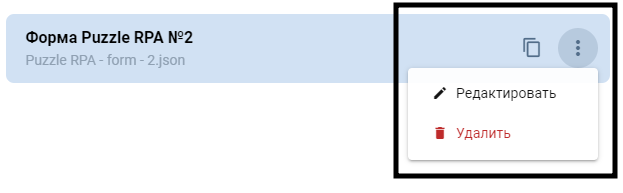

Рядом с названием формы отображаются функциональные клавиши позволяющие:

Скопировать путь - копирует путь до формы в буфер обмена;
Меню - выпадающий список дополнительных действий:
- Редактировать - запускает процесс редактирования формы;
- Удалить - удаляет выбранную форму из проекта.

3 - Панель предпросмотра

В правой части отображается предпросмотр выбранной формы.

Импорт формы

Функция Импортировать позволяет перенести форму из другого проекта Puzzle RPA в текущий.

Для этого необходимо:

Выполнить клик на кнопку Импортировать в области Функциональных кнопок;

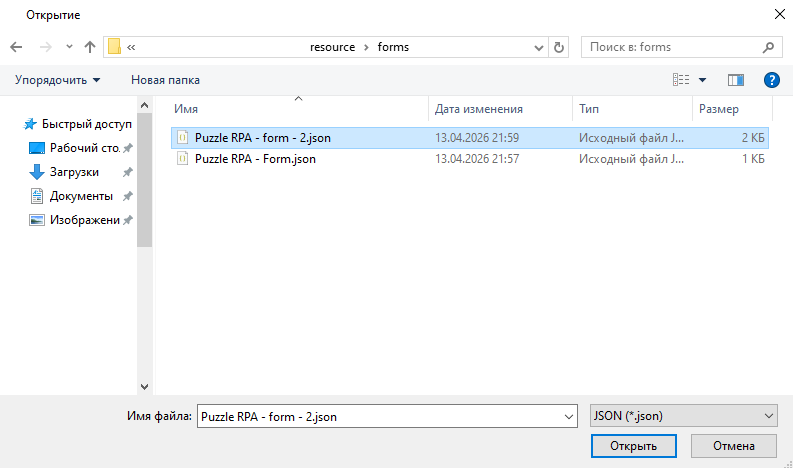

Выбрать JSON-файл с формой в другом проекте Puzzle RPA;
Выполнить клик на кнопку Открыть:
Сохранить форму в текущий проект.

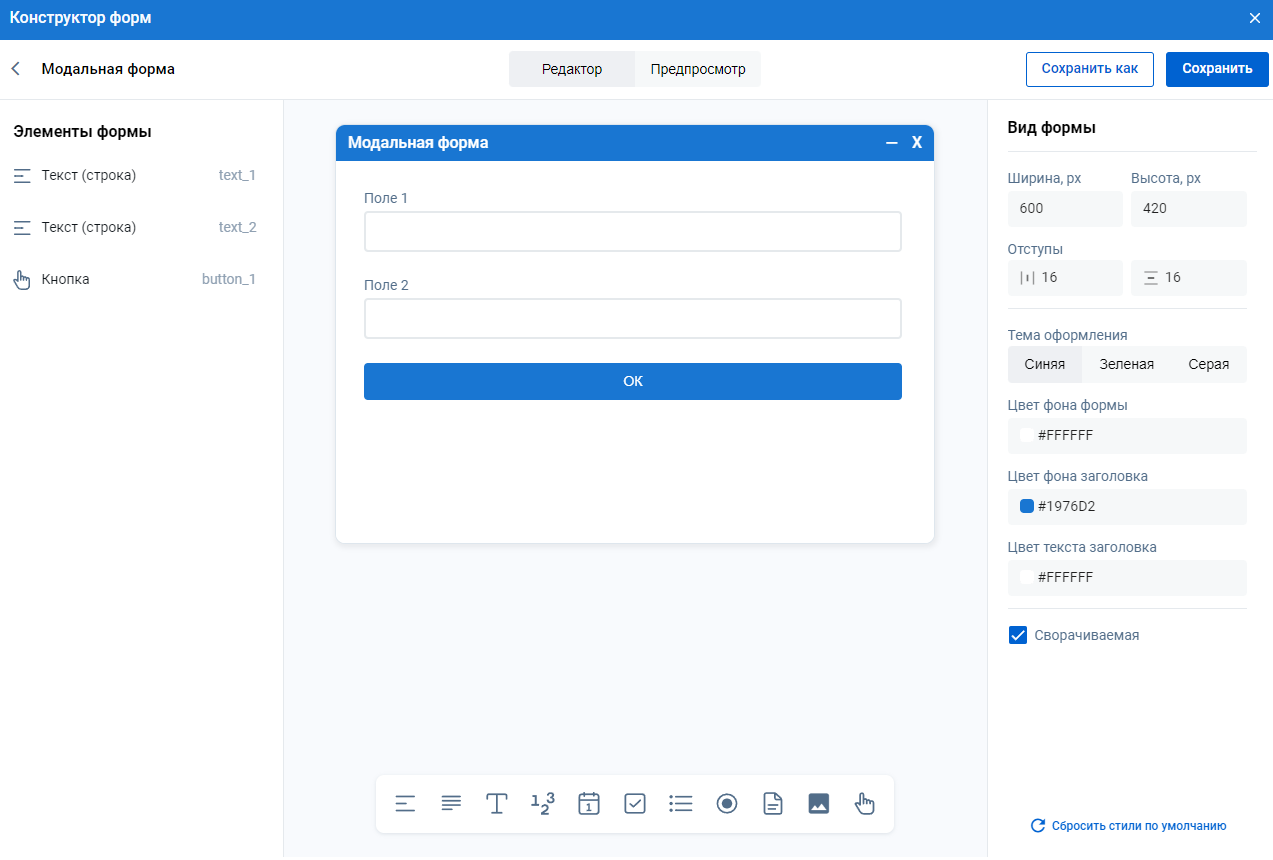

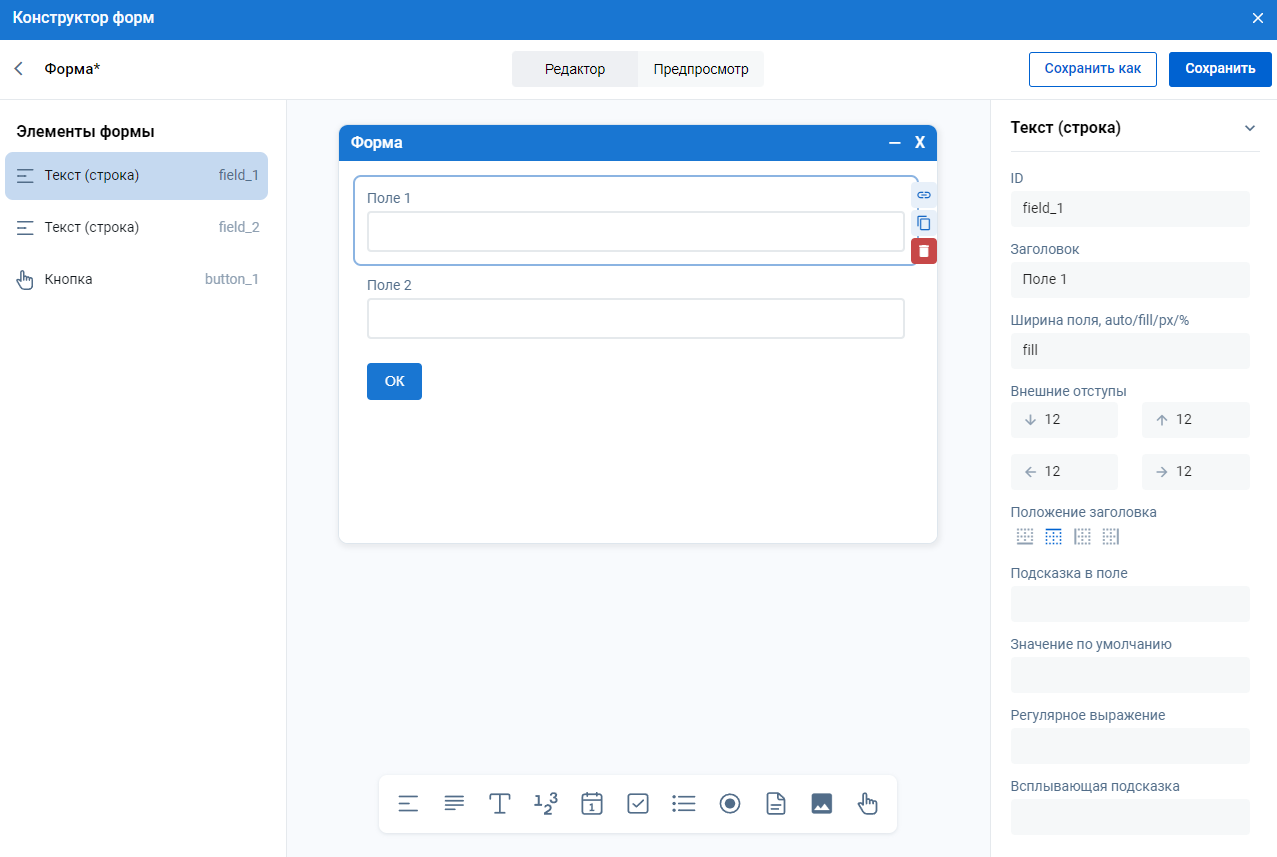

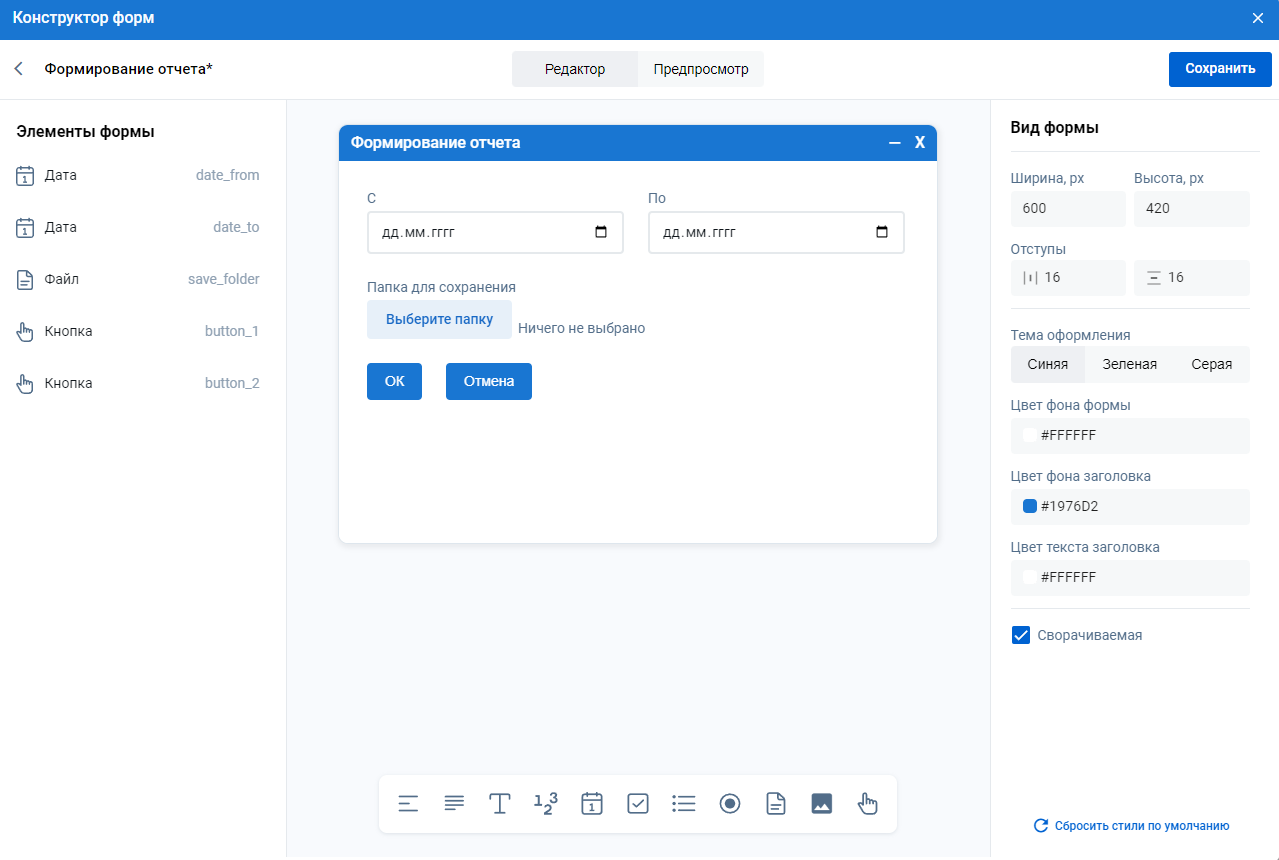

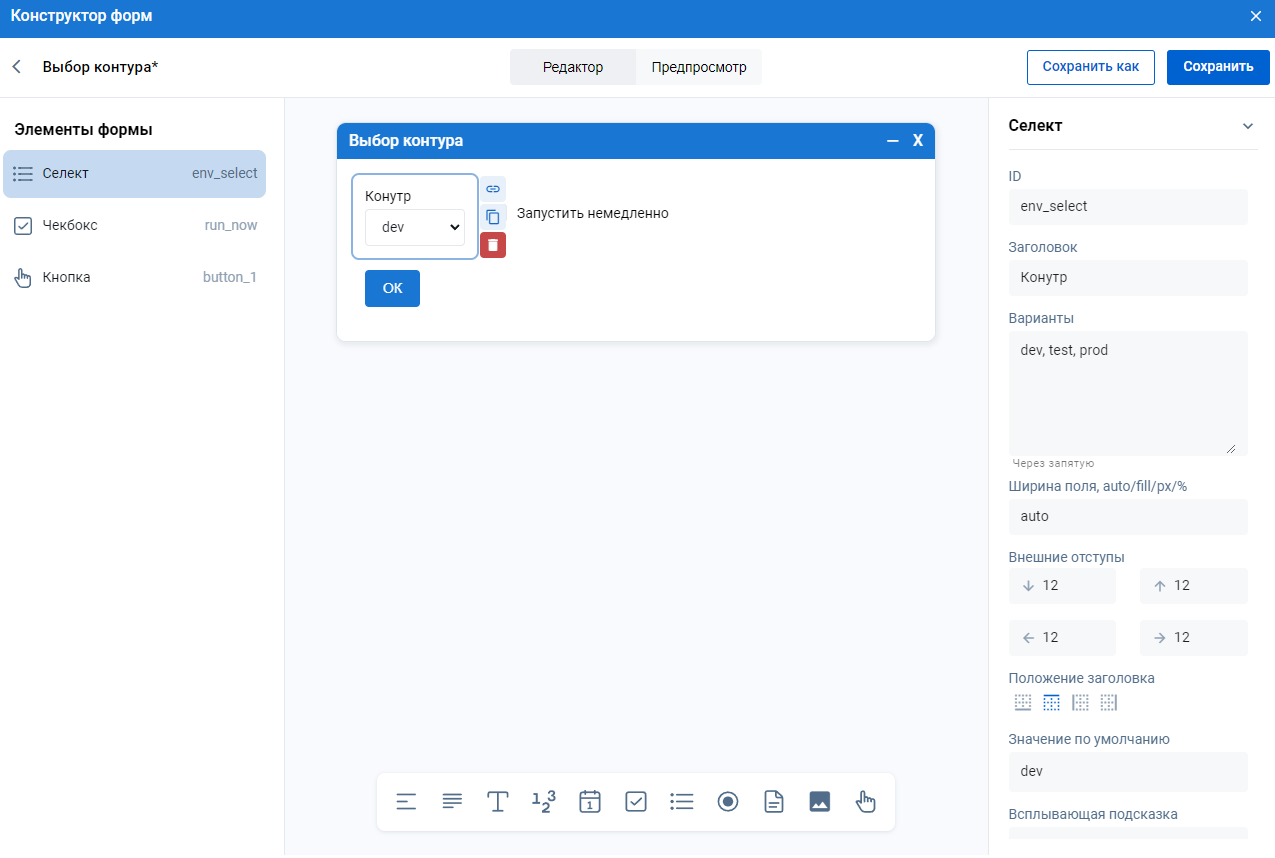

Редактор формы

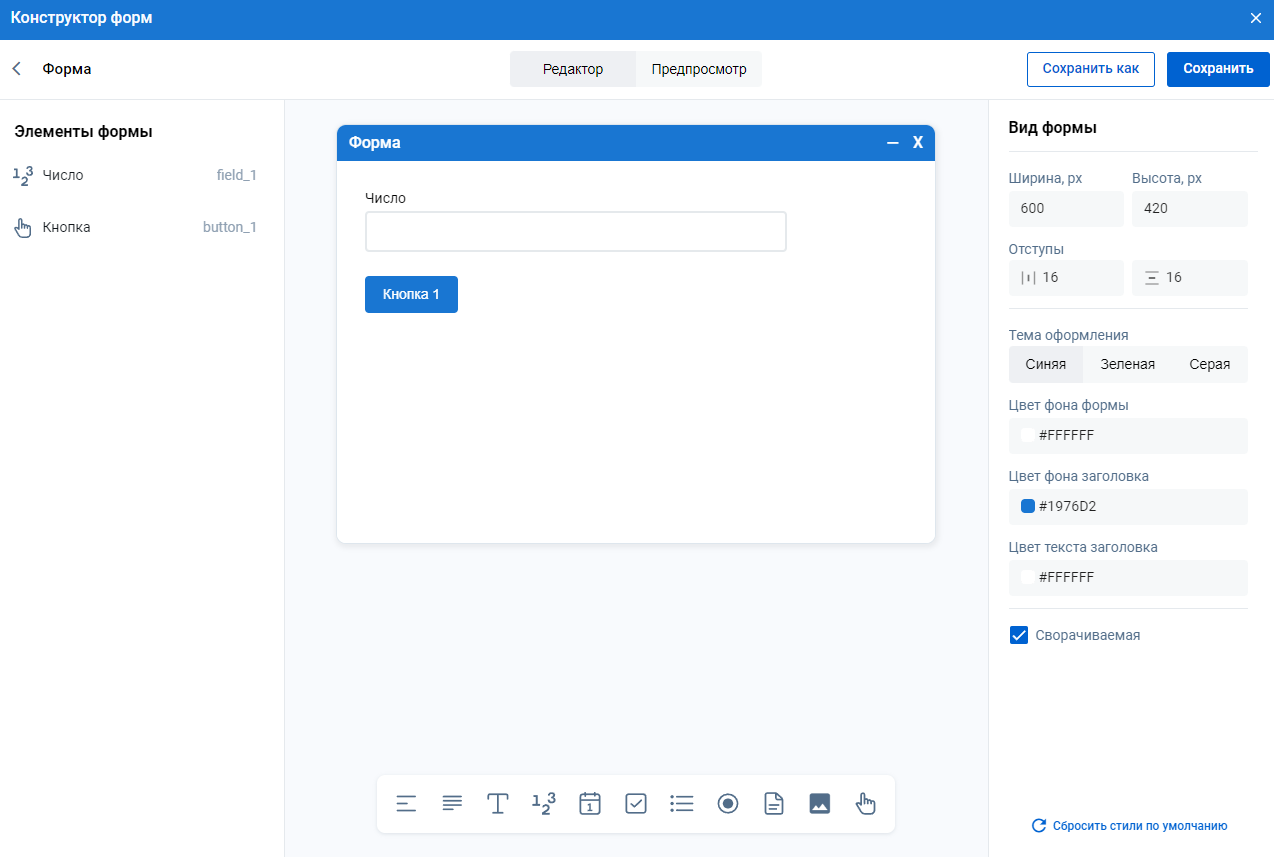

Редактор формы открывается кнопкой Создать (новая форма) или Редактировать (изменение существующей).

Внешний вид

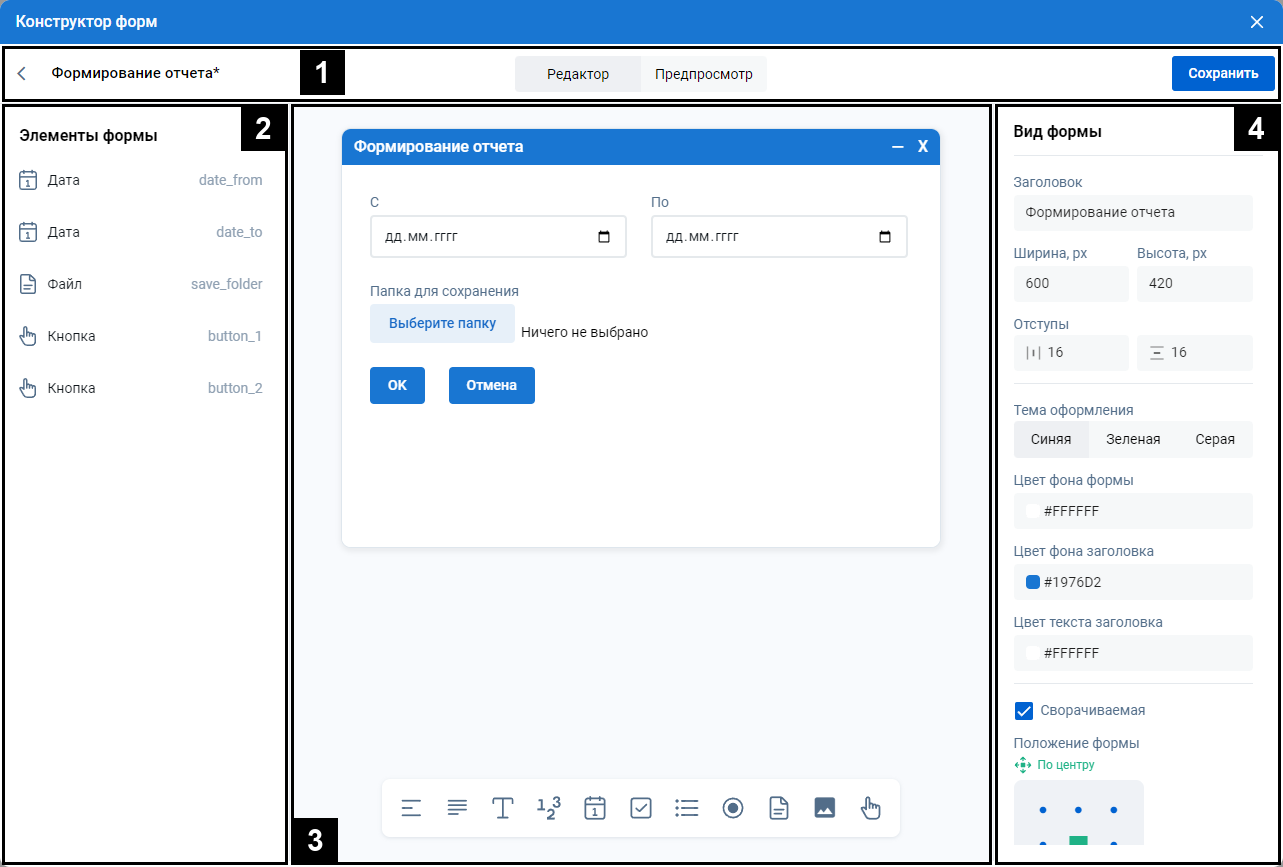

Внешний вид редактора формы разделен на 4 логических блока:

1 - Функциональные кнопки

В верхней части интерфейса расположены функциональные кнопки:

< Вернуться назад - позволяет вернуться к списку форм. Если в форме есть несохранённые изменения, студия предложит Сохранить их или Не сохранять;
Редактор/Предпросмотр - переключает тип просмотра формы;

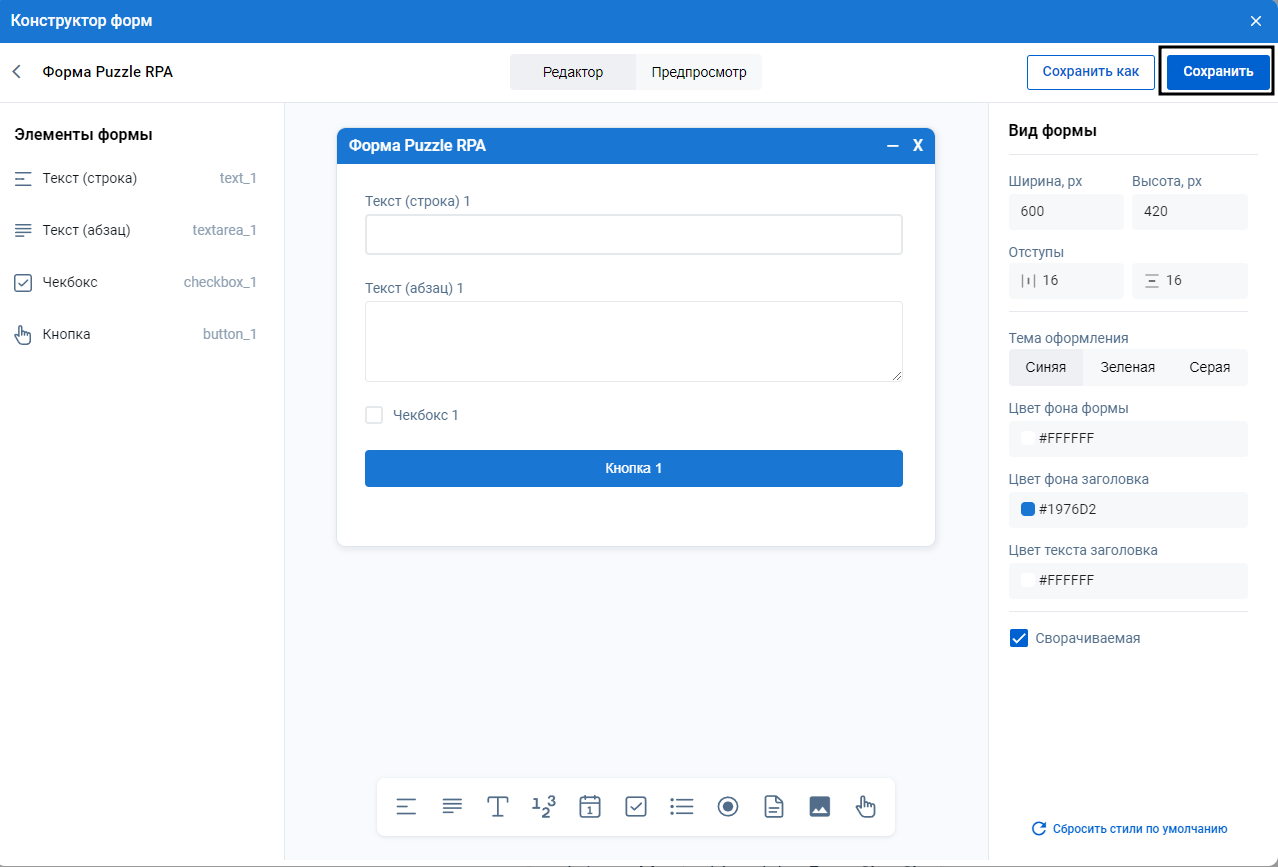

Сохранить - запускает процесс сохранения формы. Рядом с названием формы в заголовке отображается символ *, если есть несохранённые изменения.

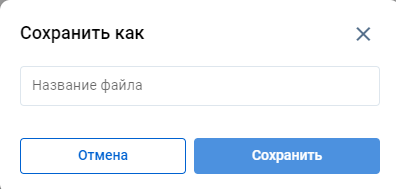

Сохранить как - сохраняет копию формы с новым именем.

2 - Элементы формы

В левой части экрана представлен список элементов на форме: тип элемента и его ID. Клик по элементу в списке выделяет его на рабочем пространстве и открывает его свойства в редакторе элементов.

3 - Рабочее пространство

В центральной части расположена область работы с формой и изменения элементов на ней. Рядом с выделенным элементом отображаются кнопки Создать группу (объединить в группу), Дублировать и Удалить. В нижней части представлен список элементов доступных для добавления на форму - клик по иконке добавляет элемент в конец формы.

Доступны следующие типы элементов:

Текст (строка) - однострочное текстовое поле;
Текст (абзац) - многострочное текстовое поле;
Подпись - статический текст на форме (заголовок, пояснение или подпись к полю);
Число - поле для ввода числовых значений;
Дата - элемент выбора даты;
Чекбокс - переключатель с двумя состояниями (включено/выключено);
Селект - выпадающий список с выбором одного значения;
Радио - группа переключателей для выбора одного варианта из нескольких;
Файл - элемент для выбора файла;

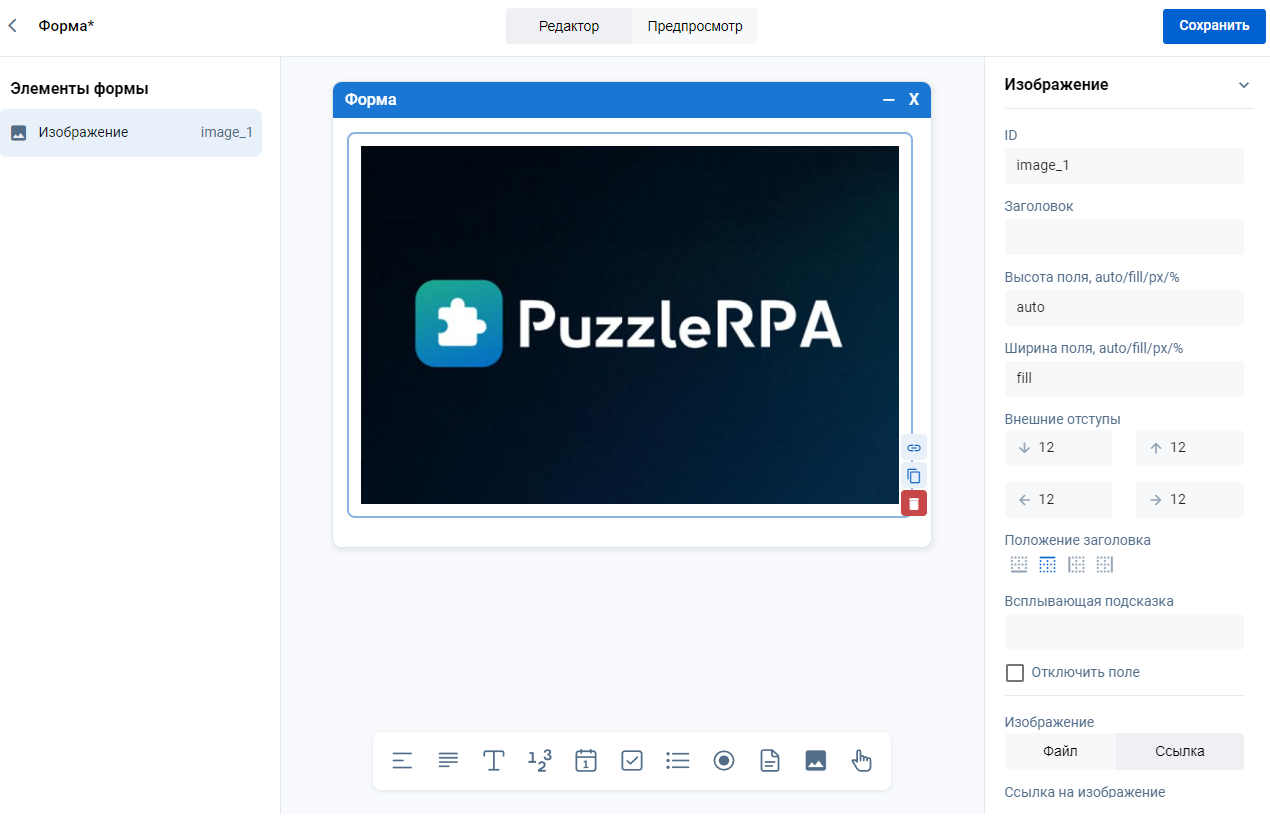

Изображение - графический файл с расширением: .jpg, .jpeg, .png, .gif, .bmp, .webp, .svg, .ico, .tiff, .tif, .avif или расположенный на интернет-ресурсе;

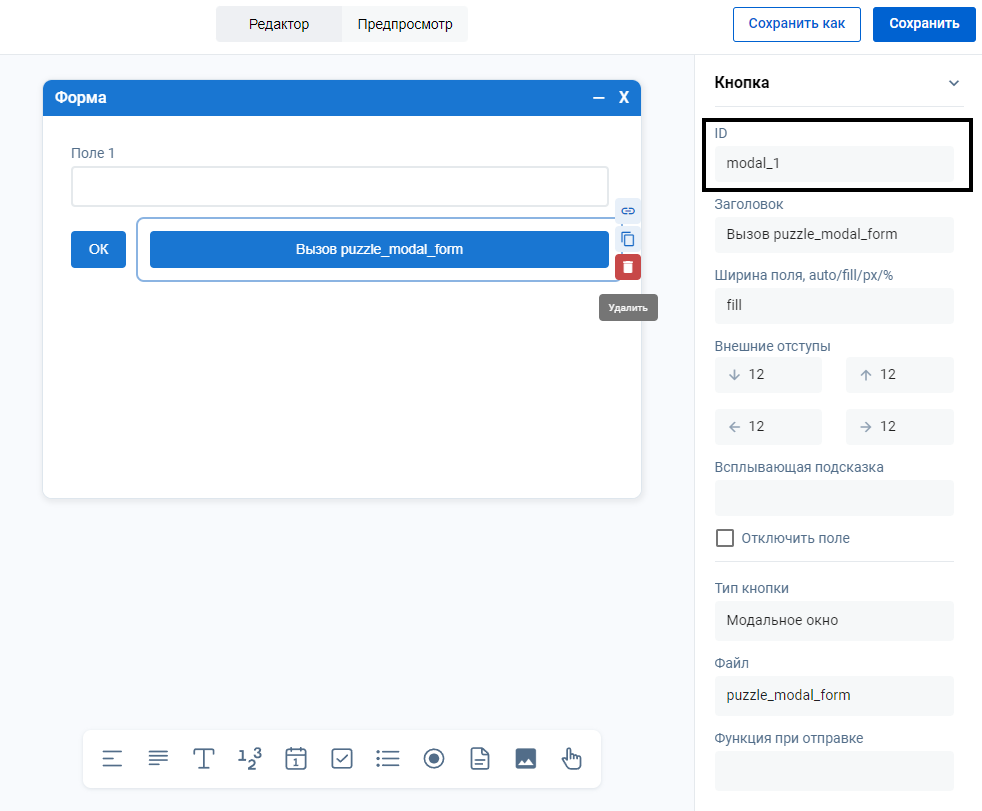

Кнопка - управляющий элемент формы.

4 - Редактор элементов

В правой части расположен графический редактор свойств элементов. Клик по кнопке Сбросить стили по умолчанию возвращает отображение элемента к стандартному виду.

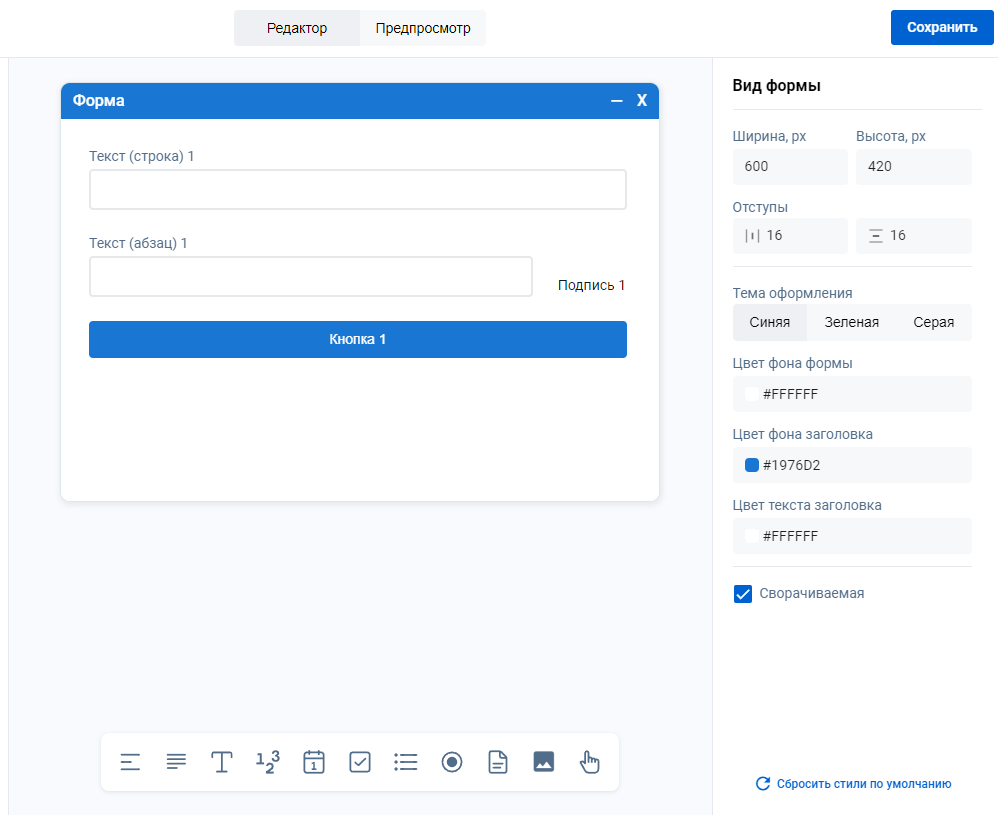

Изменение вида формы

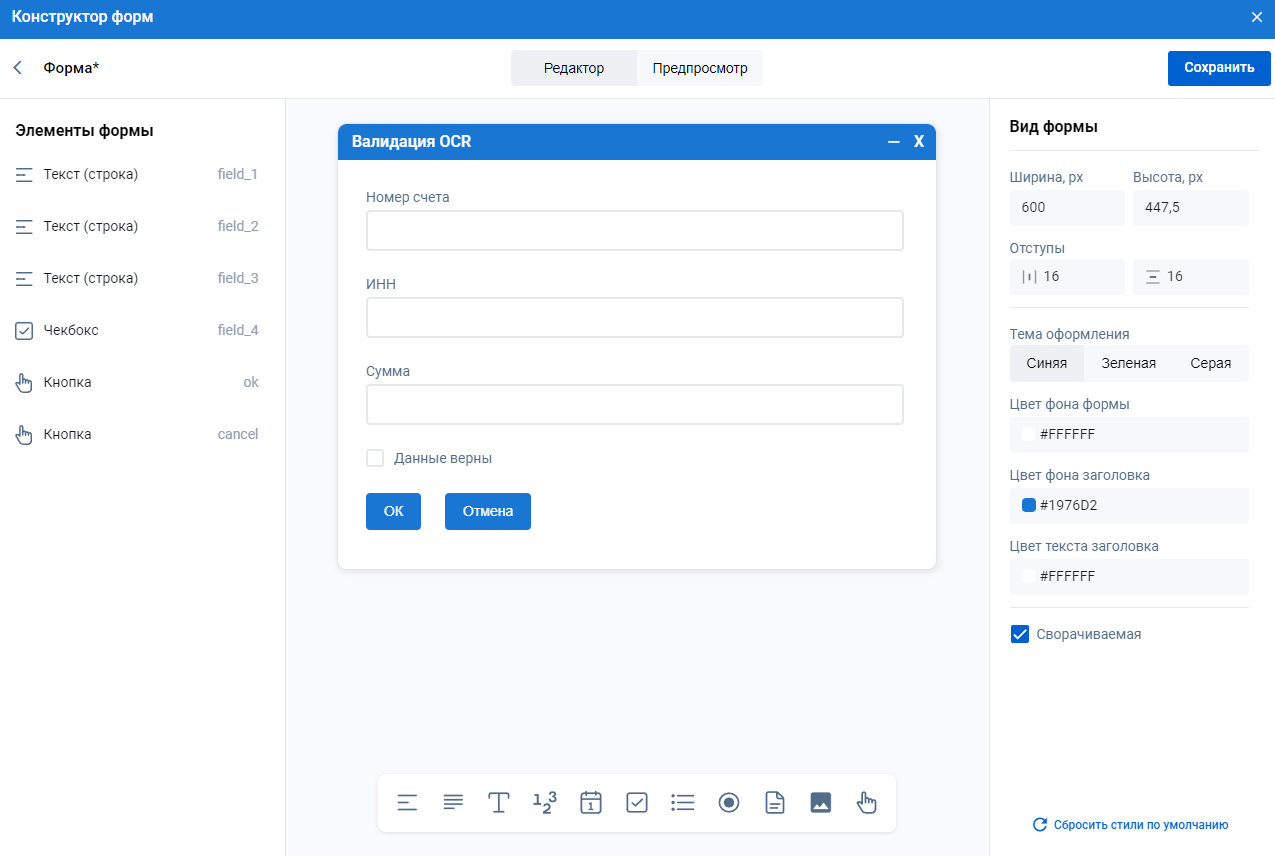

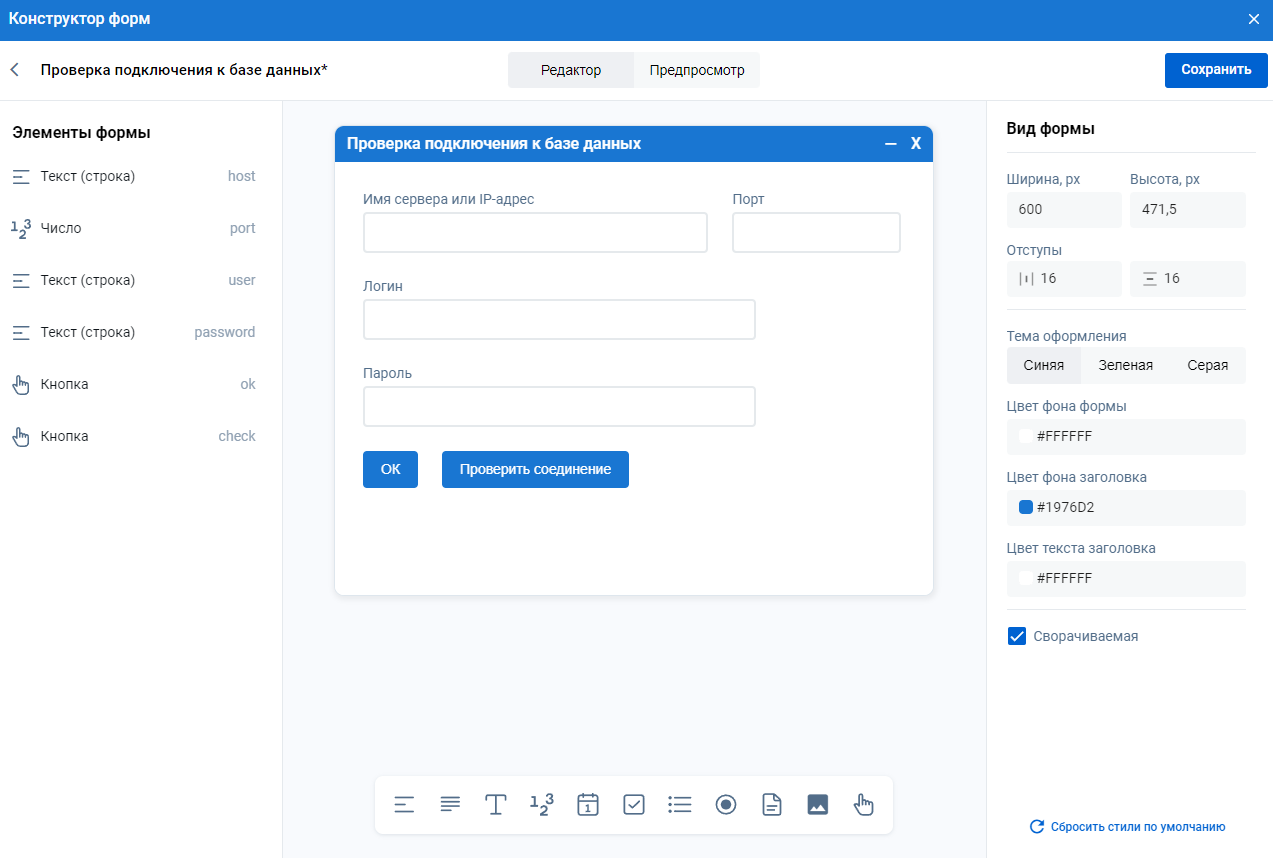

Настройка вида формы выполняется в правой части редактора.

Доступные опции

В редакторе доступны опции:

Заголовок - текст заголовка окна формы;
Ширина, px - ширина формы в пикселях;
Высота, px - высота формы в пикселях;
Отступы - внутренние отступы содержимого формы;
Тема оформления - предустановленный набор цветов и стилей;
Цвет фона формы - цвет основной области формы;
Цвет фона заголовка - цвет области заголовка формы;
Цвет текста заголовка - цвет текста в заголовке формы;
Сворачиваемая - включает возможность сворачивания формы;
Положение формы - положение окна формы на экране при вызове из алгоритма.

Положение формы

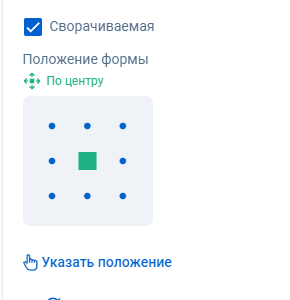

Положение окна формы на экране задаётся в опции Положение формы:

клик по одной из девяти позиций (Сверху слева, Сверху, Сверху справа, Слева, По центру, Справа, Снизу слева, Снизу, Снизу справа) размещает форму в соответствующей области экрана;
кнопка Указать положение открывает окно выбора позиции: окно требуется перетащить в нужное место экрана и подтвердить выбор. Координаты сохраняются в полях x и y, а положение получает признак Задано вручную.

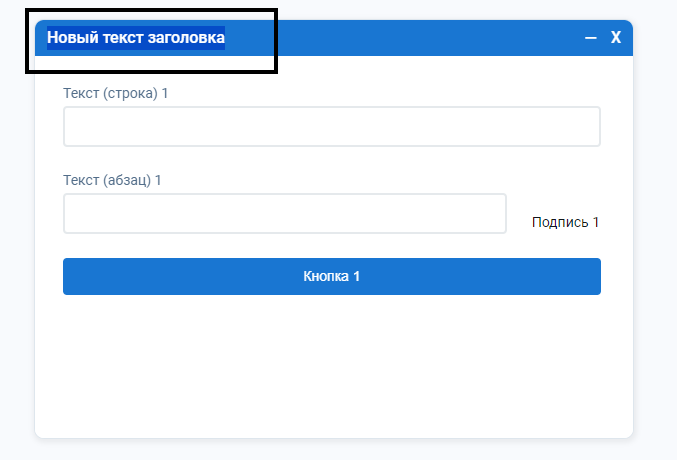

Текст заголовка формы

Заголовок формы можно изменить в поле Заголовок в настройках вида формы или прямо на рабочем пространстве. Для изменения заголовка на рабочем пространстве требуется:

Выполнить двойной клик по тексту заголовка;
Ввести новое название;

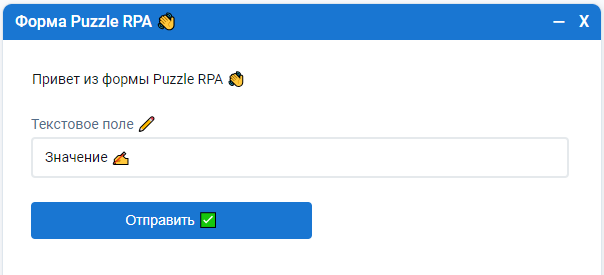

В заголовке окна и элементов допускается использование символов Emojis.
Подтвердить ввод клавишей Enter на клавиатуре.

Элементы формы

Элементы формы - это отдельные компоненты, из которых состоит пользовательский интерфейс формы. Они позволяют отображать информацию и получать ввод от пользователя.

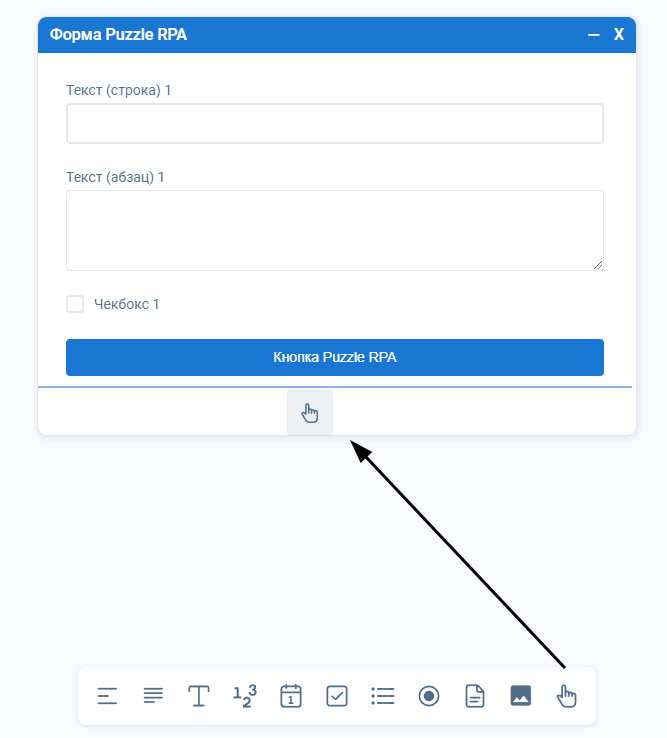

В нижней части рабочего пространства представлен список элементов доступных для добавления на форму.

Добавление элемента

Новый элемент добавляется кликом по выбранному типу в списке доступных элементов или перетаскиванием на рабочую область формы в редакторе:

Управление элементами

Клик по элементу на рабочей области или в списке элементов в левой части редактора позволяет:

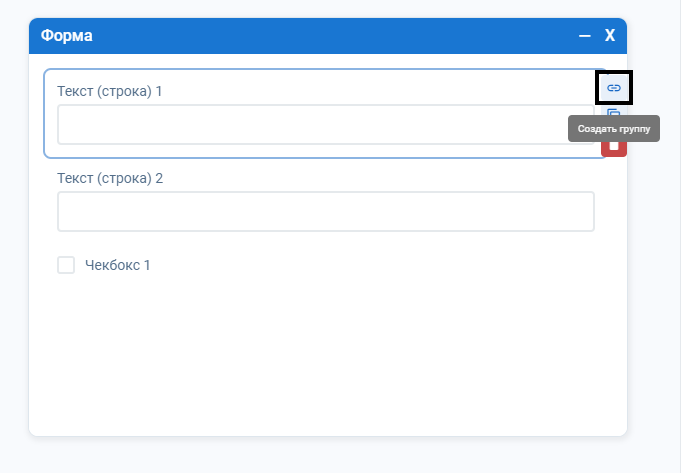

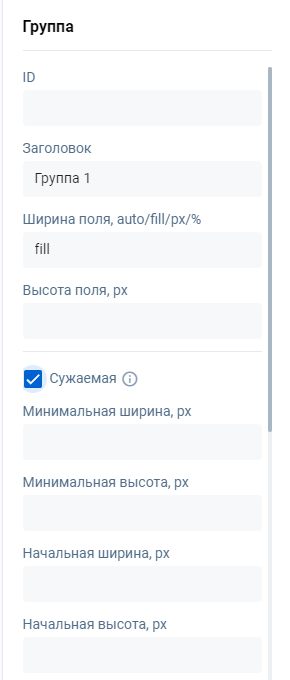

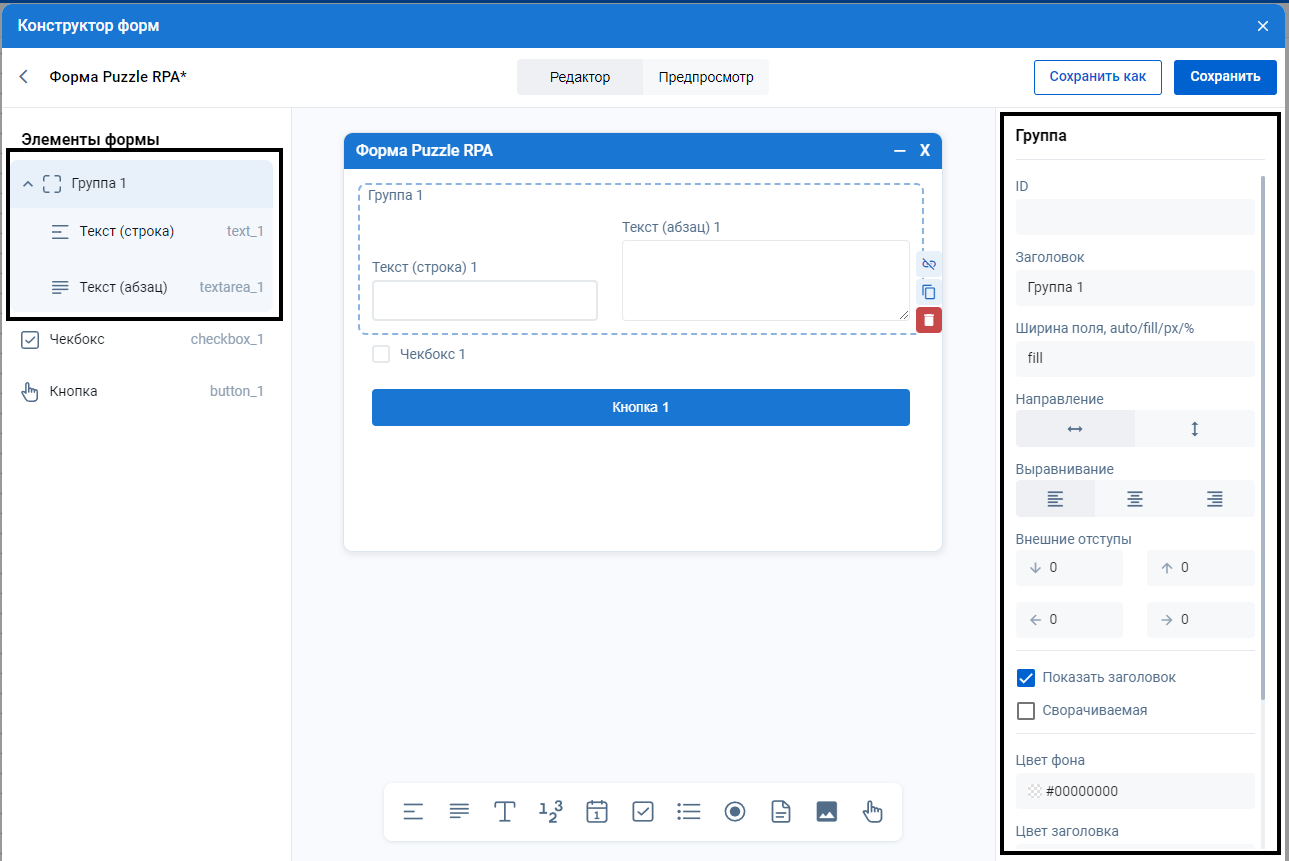

Создать группу - объединяет выбранный элемент с другими элементами в группу.
Дублировать - создает копию выбранного элемента с теми же настройками.
Удалить - удаляет выбранный элемент с формы.

При выборе элемента правая часть редактора отображает его свойства для настройки:

Свойства элементов формы

Редактирование свойств элемента становится доступным после его выбора кликом на рабочей области формы или в списке элементов в левой части редактора. В правой части отображается панель свойств выбранного элемента:

Для каждого типа элемента доступен уникальный набор свойств.

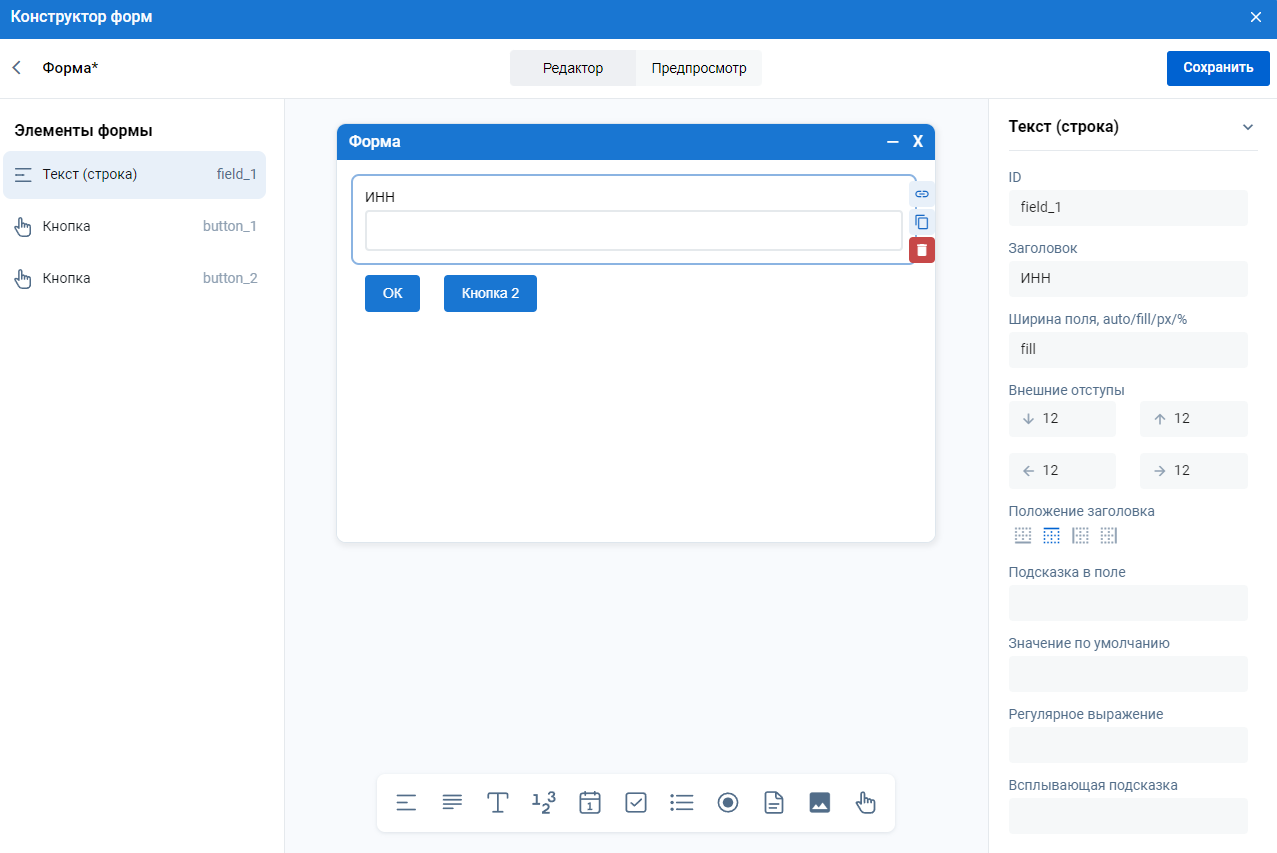

Текст (строка)

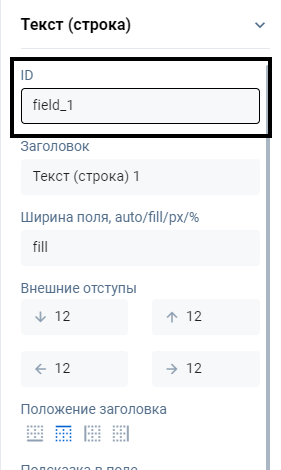

ID - уникальный идентификатор элемента в форме;
Заголовок - текст подписи поля;
Ширина поля, auto/fill/px/% - способ задания ширины поля;

Поддерживает следующие форматы значения:

auto - ширина определяется автоматически на основе содержимого и контекста;
fill - элемент растягивается на всю доступную ширину контейнера формы;
числовое значение с суффиксом px (например, 112px) - фиксированная ширина в пикселях;
числовое значение с суффиксом % (например, 100%) - ширина задаётся как процент от ширины контейнера формы.

Числовое значение обязательно указывается с суффиксом px или %.

Внешние отступы - расстояние от поля до соседних элементов;
Положение заголовка - расположение подписи относительно поля;
Подсказка в поле - текст-подсказка внутри пустого поля;
Значение по умолчанию - исходное значение, подставляемое при открытии формы;
Регулярное выражение - регулярное выражение для валидации данных вводимых в поле (Пример: ^\d$);
Всплывающая подсказка - пояснение, отображаемое при наведении;

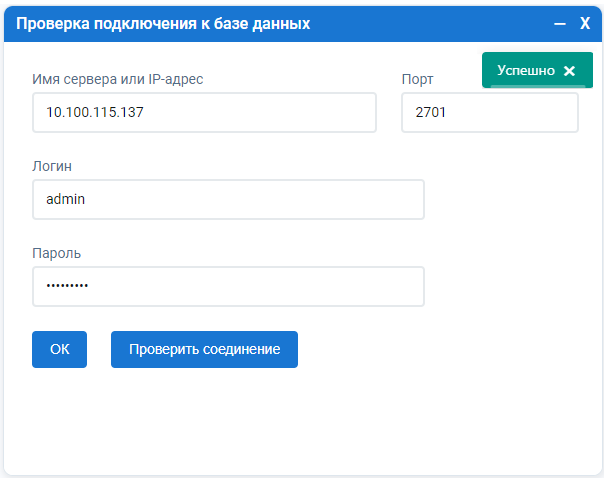

Скрыть ввод - маскирует вводимые символы;

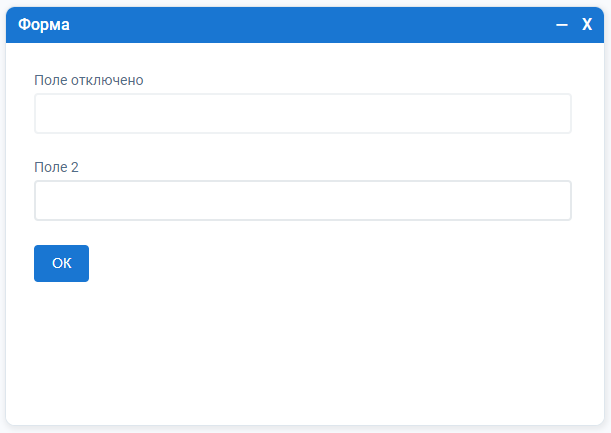

Отключить поле - делает поле недоступным для ввода;
Цвет фона - цвет фона поля;
Цвет обводки - цвет рамки поля;
Цвет текста - цвет текста в поле;
Цвет заголовка - цвет текста подписи поля;

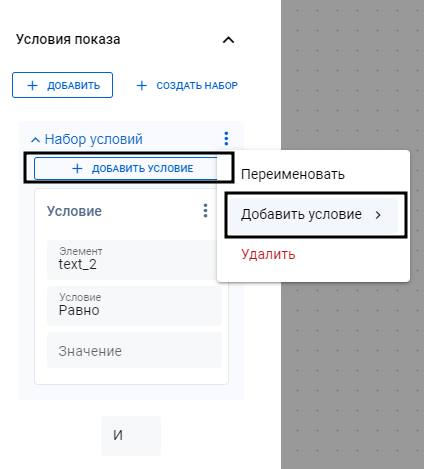

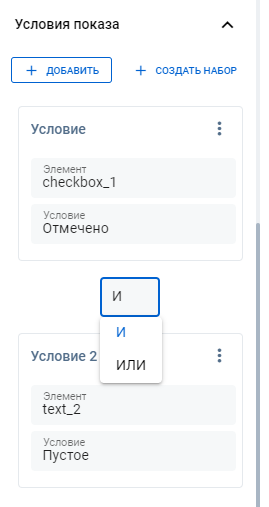

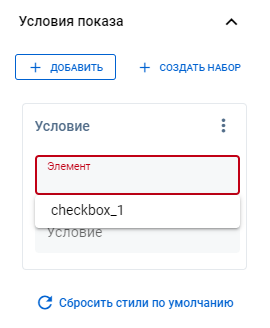

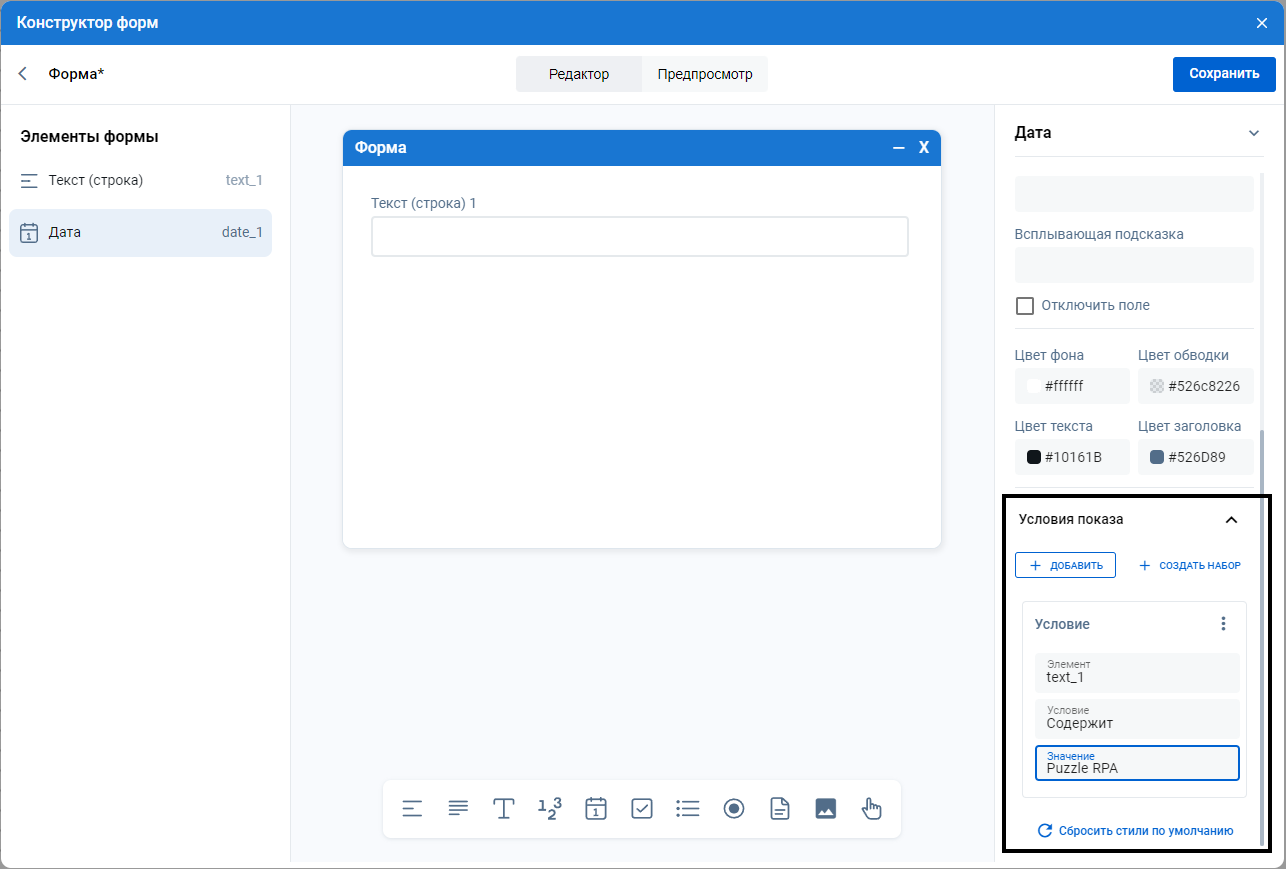

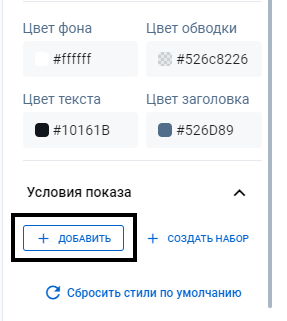

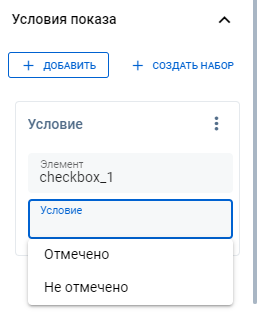

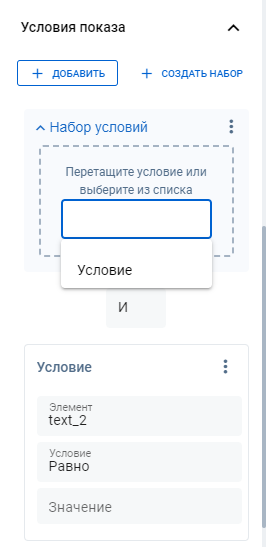

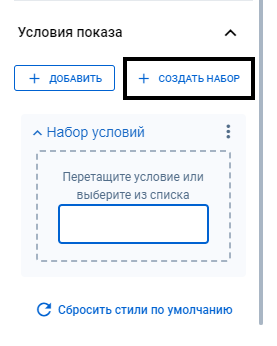

Условия показа - правила отображения поля в зависимости от условий;
Условия отключения поля - правила, при выполнении которых поле становится недоступным для ввода.

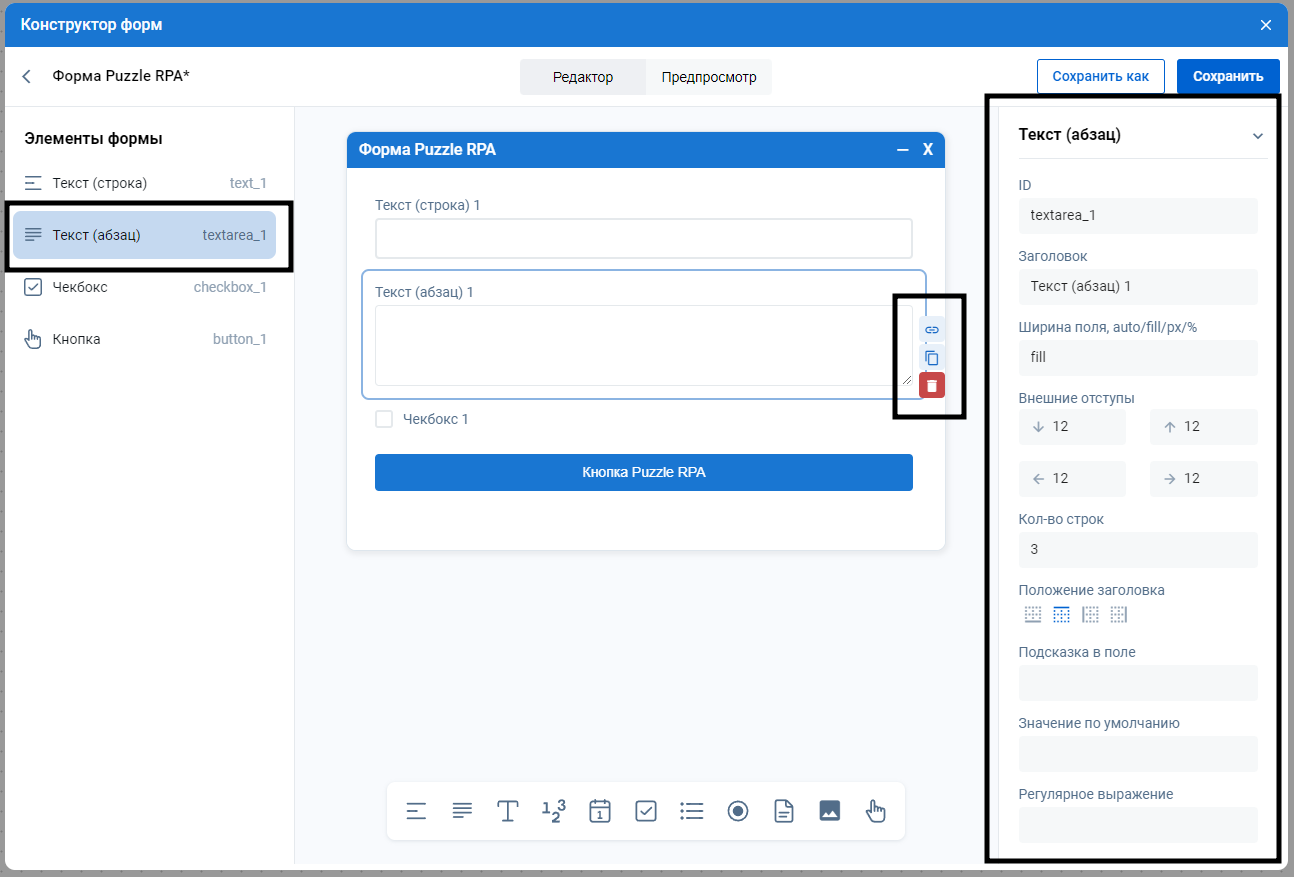

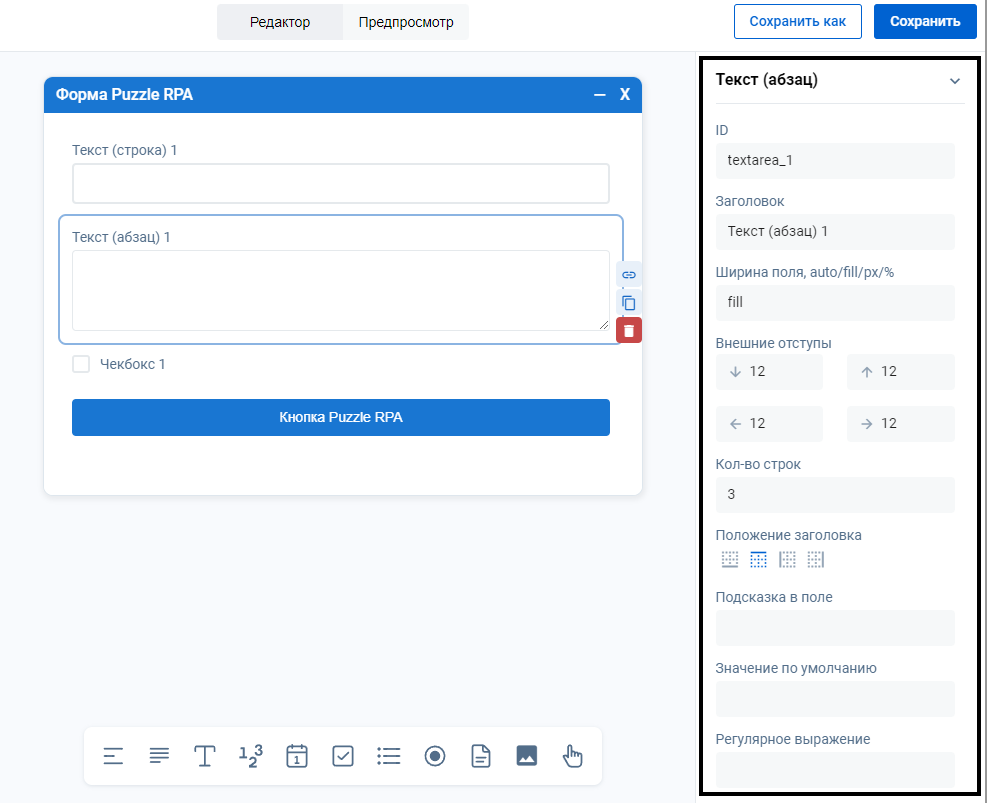

Текст (абзац)

ID - уникальный идентификатор элемента в форме;
Заголовок - текст подписи поля;
Ширина поля, auto/fill/px/% - способ задания ширины поля;

Поддерживает следующие форматы значения:

auto - ширина определяется автоматически на основе содержимого и контекста;
fill - элемент растягивается на всю доступную ширину контейнера формы;
числовое значение с суффиксом px (например, 112px) - фиксированная ширина в пикселях;
числовое значение с суффиксом % (например, 100%) - ширина задаётся как процент от ширины контейнера формы.

Числовое значение обязательно указывается с суффиксом px или %.

Внешние отступы - расстояние от поля до соседних элементов;
Кол-во строк - число видимых строк многострочного поля;
Положение заголовка - расположение подписи относительно поля;
Подсказка в поле - текст-подсказка внутри пустого поля;
Значение по умолчанию - исходное значение, подставляемое при открытии формы;
Регулярное выражение - регулярное выражение для валидации данных вводимых в поле (Пример: ^\d$);
Всплывающая подсказка - пояснение, отображаемое при наведении;
Отключить поле - делает поле недоступным для ввода;
Цвет фона - цвет фона поля;
Цвет обводки - цвет рамки поля;
Цвет текста - цвет текста в поле;
Цвет заголовка - цвет текста подписи поля;
Условия показа - правила отображения поля в зависимости от условий;
Условия отключения поля - правила, при выполнении которых поле становится недоступным для ввода.

Подпись

ID - уникальный идентификатор элемента в форме;
Заголовок - текст подписи;
Ширина поля, auto/fill/px/% - способ задания ширины поля;

Поддерживает следующие форматы значения:

auto - ширина определяется автоматически на основе содержимого и контекста;
fill - элемент растягивается на всю доступную ширину контейнера формы;
числовое значение с суффиксом px (например, 112px) - фиксированная ширина в пикселях;
числовое значение с суффиксом % (например, 100%) - ширина задаётся как процент от ширины контейнера формы.

Числовое значение обязательно указывается с суффиксом px или %.

Внешние отступы - расстояние от поля до соседних элементов;
Размер шрифта - кегль текста подписи;
Толщина шрифта - насыщенность начертания (например, обычный или полужирный);
Выравнивание - горизонтальное выравнивание текста в элементе;
Всплывающая подсказка - пояснение, отображаемое при наведении;
Цвет фона - цвет фона поля;
Цвет обводки - цвет рамки поля;
Цвет текста - цвет текста в поле;
Условия показа - правила отображения поля в зависимости от условий.

Число

ID - уникальный идентификатор элемента в форме;
Заголовок - текст подписи;
Ширина поля, auto/fill/px/% - способ задания ширины поля;

Поддерживает следующие форматы значения:

auto - ширина определяется автоматически на основе содержимого и контекста;
fill - элемент растягивается на всю доступную ширину контейнера формы;
числовое значение с суффиксом px (например, 112px) - фиксированная ширина в пикселях;
числовое значение с суффиксом % (например, 100%) - ширина задаётся как процент от ширины контейнера формы.

Числовое значение обязательно указывается с суффиксом px или %.

Внешние отступы - расстояние от поля до соседних элементов;
Мин - минимально допустимое значение в поле;
Макс - максимально допустимое значение в поле;
Шаг - шаг изменения значения (при изменении значения с помощью элемента спиннер);
Положение заголовка - расположение подписи относительно поля;
Подсказка в поле - текст-подсказка внутри пустого поля;
Значение по умолчанию - исходное значение, подставляемое при открытии формы;
Всплывающая подсказка - пояснение, отображаемое при наведении;
Отключить поле - делает поле недоступным для ввода;
Цвет фона - цвет фона поля;
Цвет обводки - цвет рамки поля;
Цвет текста - цвет текста в поле;
Цвет заголовка - цвет текста подписи поля;
Условия показа - правила отображения поля в зависимости от условий;
Условия отключения поля - правила, при выполнении которых поле становится недоступным для ввода.

Дата

ID - уникальный идентификатор элемента в форме;
Заголовок - текст подписи;
Ширина поля, auto/fill/px/% - способ задания ширины поля;

Поддерживает следующие форматы значения:

auto - ширина определяется автоматически на основе содержимого и контекста;
fill - элемент растягивается на всю доступную ширину контейнера формы;
числовое значение с суффиксом px (например, 112px) - фиксированная ширина в пикселях;
числовое значение с суффиксом % (например, 100%) - ширина задаётся как процент от ширины контейнера формы.

Числовое значение обязательно указывается с суффиксом px или %.

Внешние отступы - расстояние от поля до соседних элементов;
Положение заголовка - расположение подписи относительно поля;
Значение по умолчанию - исходное значение, подставляемое при открытии формы;
Всплывающая подсказка - пояснение, отображаемое при наведении;
Отключить поле - делает поле недоступным для ввода;
Цвет фона - цвет фона поля;
Цвет обводки - цвет рамки поля;
Цвет текста - цвет текста в поле;
Цвет заголовка - цвет текста подписи поля;
Условия показа - правила отображения поля в зависимости от условий;
Условия отключения поля - правила, при выполнении которых поле становится недоступным для ввода.

Чекбокс

ID - уникальный идентификатор элемента в форме;
Заголовок - текст подписи;
Ширина поля, auto/fill/px/% - способ задания ширины поля;

Поддерживает следующие форматы значения:

auto - ширина определяется автоматически на основе содержимого и контекста;
fill - элемент растягивается на всю доступную ширину контейнера формы;
числовое значение с суффиксом px (например, 112px) - фиксированная ширина в пикселях;
числовое значение с суффиксом % (например, 100%) - ширина задаётся как процент от ширины контейнера формы.

Числовое значение обязательно указывается с суффиксом px или %.

Внешние отступы - расстояние от поля до соседних элементов;
Положение заголовка - расположение подписи относительно поля;
Всплывающая подсказка - пояснение, отображаемое при наведении;
Значение по умолчанию - исходное состояние: включён или выключен;
Отключить поле - делает поле недоступным для ввода;
Цвет заголовка - цвет текста подписи поля;
Цвет обводки - цвет рамки чекбокса;
Цвет заливки - цвет фона области чекбокса при включённом состоянии;
Цвет маркера - цвет отметки (например, галочки) внутри чекбокса;
Условия показа - правила отображения поля в зависимости от условий;
Условия отключения поля - правила, при выполнении которых поле становится недоступным для ввода.

Селект

ID - уникальный идентификатор элемента в форме;
Заголовок - текст подписи;
Варианты - набор пунктов выпадающего списка (Через запятую);
Ширина поля, auto/fill/px/% - способ задания ширины поля;

Поддерживает следующие форматы значения:

auto - ширина определяется автоматически на основе содержимого и контекста;
fill - элемент растягивается на всю доступную ширину контейнера формы;
числовое значение с суффиксом px (например, 112px) - фиксированная ширина в пикселях;
числовое значение с суффиксом % (например, 100%) - ширина задаётся как процент от ширины контейнера формы.

Числовое значение обязательно указывается с суффиксом px или %.

Внешние отступы - расстояние от поля до соседних элементов;
Положение заголовка - расположение подписи относительно поля;
Значение по умолчанию - пункт, выбранный в списке при открытии формы;
Всплывающая подсказка - пояснение, отображаемое при наведении;
Отключить поле - делает поле недоступным для ввода;
Цвет фона - цвет фона поля списка;
Цвет обводки - цвет рамки поля списка;
Цвет текста - цвет текста выбранного значения;
Цвет заголовка - цвет текста подписи поля;
Условия показа - правила отображения поля в зависимости от условий;
Условия отключения поля - правила, при выполнении которых поле становится недоступным для ввода.

Радио

ID - уникальный идентификатор элемента в форме;
Заголовок - текст подписи;
Варианты - набор переключателей (Через запятую);
Ширина поля, auto/fill/px/% - способ задания ширины поля;

Поддерживает следующие форматы значения:

auto - ширина определяется автоматически на основе содержимого и контекста;
fill - элемент растягивается на всю доступную ширину контейнера формы;
числовое значение с суффиксом px (например, 112px) - фиксированная ширина в пикселях;
числовое значение с суффиксом % (например, 100%) - ширина задаётся как процент от ширины контейнера формы.

Числовое значение обязательно указывается с суффиксом px или %.

Внешние отступы - расстояние от поля до соседних элементов;
Положение заголовка - расположение подписи относительно поля;
Значение по умолчанию - переключатель, выбранный при открытии формы;
Всплывающая подсказка - пояснение, отображаемое при наведении;
Отключить поле - делает поле недоступным для ввода;
Цвет заголовка - цвет текста подписи поля;
Цвет обводки - цвет рамки переключателей;
Цвет заливки - цвет выбранного переключателя;
Цвет маркера - цвет маркера внутри выбранного переключателя;
Условия показа - правила отображения поля в зависимости от условий;
Условия отключения поля - правила, при выполнении которых поле становится недоступным для ввода.

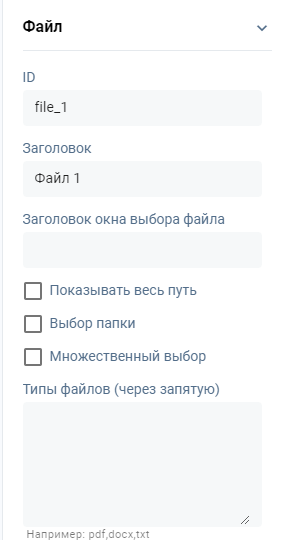

Файл

ID - уникальный идентификатор элемента в форме;
Заголовок - текст подписи;
Заголовок окна выбора файла - заголовок диалогового окна выбора файла или папки, которое открывается при клике по полю;
Показывать весь путь - отображать в поле полный путь к выбранному файлу. Если флаг выключен, отображается только имя файла (последняя часть пути), а полный путь показывается во всплывающей подсказке;
Выбор папки - переключает элемент на выбор каталога вместо файла. В режиме выбора папки параметр Типы файлов скрывается, а множественный выбор недоступен;
Множественный выбор - разрешает выбрать несколько файлов за одну операцию;
Типы файлов - допустимые расширения, перечисленные через запятую (например, pdf,docx). Если параметр не задан, доступны все файлы;

Ширина поля, auto/fill/px/% - способ задания ширины поля;

Поддерживает следующие форматы значения:

auto - ширина определяется автоматически на основе содержимого и контекста;
fill - элемент растягивается на всю доступную ширину контейнера формы;
числовое значение с суффиксом px (например, 112px) - фиксированная ширина в пикселях;
числовое значение с суффиксом % (например, 100%) - ширина задаётся как процент от ширины контейнера формы.

Числовое значение обязательно указывается с суффиксом px или %.

Внешние отступы - расстояние от поля до соседних элементов;
Положение заголовка - расположение подписи относительно поля;
Значение по умолчанию - путь к файлу или папке, подставляемый при открытии формы (если поддерживается);
Всплывающая подсказка - пояснение, отображаемое при наведении;
Отключить поле - делает поле недоступным для ввода;
Цвет фона - цвет фона области выбора файла;
Цвет обводки - цвет рамки области выбора;
Цвет текста - цвет отображаемого пути или подсказки в поле;
Цвет заголовка - цвет текста подписи поля;
Условия показа - правила отображения поля в зависимости от условий;
Условия отключения поля - правила, при выполнении которых поле становится недоступным для ввода.


ID - уникальный идентификатор элемента в форме;
Заголовок - текст подписи;
Высота поля - высота области отображения изображения;
Ширина поля - ширина области отображения изображения;

Поддерживаются следующие форматы значения для ширины и высоты поля:

auto - ширина определяется автоматически на основе содержимого и контекста;
fill - элемент растягивается на всю доступную ширину контейнера формы;
числовое значение с суффиксом px (например, 112px) - фиксированная ширина в пикселях;
числовое значение с суффиксом % (например, 100%) - ширина задаётся как процент от ширины контейнера формы.

Числовое значение обязательно указывается с суффиксом px или %. Высота поля задаётся в тех же форматах (auto, fill, px, %).

Внешние отступы - расстояние от поля до соседних элементов;
Положение заголовка - расположение подписи относительно поля;
Всплывающая подсказка - пояснение, отображаемое при наведении;
Отключить поле - делает поле недоступным для ввода;
Ссылка на изображение - путь к локальному файлу или ссылка на изображение в интернете;
Масштаб изображения - способ подгонки изображения к размеру области (по умолчанию Заполнить);
Цвет фона - цвет фона области под изображением;
Цвет обводки - цвет рамки вокруг области изображения;
Цвет заголовка - цвет текста подписи поля;
Условия показа - правила отображения поля в зависимости от условий.

Кнопка

ID - уникальный идентификатор элемента в форме;
Заголовок - текст, отображаемый на кнопке;
Ширина поля, auto/fill/px/% - ширина кнопки на форме;

Поддерживает следующие форматы значения:

auto - ширина определяется автоматически на основе содержимого и контекста;
fill - элемент растягивается на всю доступную ширину контейнера формы;
числовое значение с суффиксом px (например, 112px) - фиксированная ширина в пикселях;
числовое значение с суффиксом % (например, 100%) - ширина задаётся как процент от ширины контейнера формы.

Числовое значение обязательно указывается с суффиксом px или %.

Внешние отступы - расстояние от кнопки до соседних элементов;
Всплывающая подсказка - пояснение, отображаемое при наведении;
Отключить поле - делает кнопку недоступной для нажатия;
Тип кнопки - назначение кнопки, выбирается из выпадающего списка;
Функция при нажатии - выпадающий список для выбора функции из проекта, которая вызывается при нажатии на кнопку (для типов, где доступен вызов функции);
ID результата - уникальный идентификатор, значению которого присваивается результат работы функции (в т. ч. для кнопки типа Триггер);
Цвет фона - цвет фона кнопки;
Цвет обводки - цвет рамки кнопки;
Цвет текста - цвет текста на кнопке;
Условия показа - правила отображения поля в зависимости от условий;
Условия отключения поля - правила, при выполнении которых кнопка становится недоступной для нажатия.

Emojis

Элемент кнопка

Элемент Кнопка - управляющий компонент формы. Доступны следующие типы кнопок:

Подтвердить (ОК) - завершает работу с формой и сохраняет введённые данные;
Отмена - закрывает форму без сохранения изменений;
Триггер - запускает выполнение заданной функции в проекте;
Модальное окно - открывает дополнительное диалоговое окно.

Подтвердить (ОК)

Клик по кнопке Подтвердить (ОК) завершает работу с формой и передаёт введённые данные в результат.

Форма возвращает словарь значений полей:

Ключ - уникальный идентификатор элемента;
Значение - данные, введённые в соответствующем элементе.

{
    'submit_result': None,
    'text_1': 'Puzzle RPA',
    'textarea_1': '',
    'checkbox_1': True
}

Отмена

Клик по кнопке Отмена приводит к закрытию формы.

Форма возвращает пустой словарь:

{}

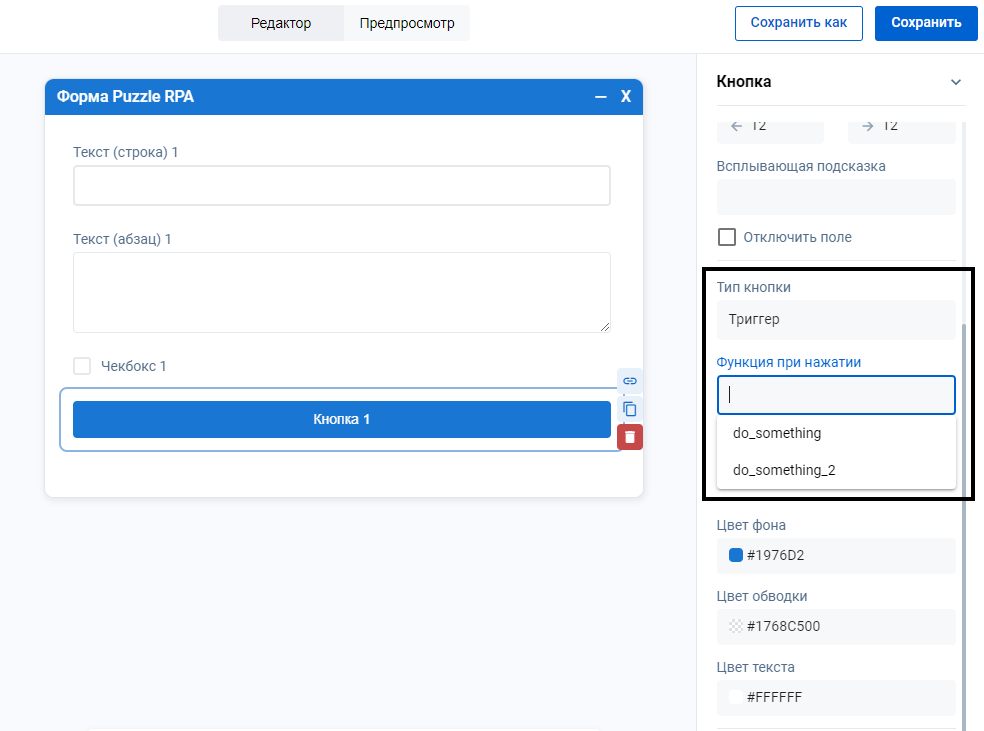

Триггер

Кнопка Триггер - позволяет запустить функцию. Вызов функции не вызывает закрытие или завершение работы формы.

Необходимо указать:

Тип кнопки - Триггер;

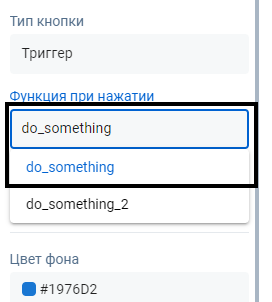

Функция при нажатии - созданная функция в проекте, которая будет вызвана;
ID результата - уникальный идентификатор, значению которого будет присвоен результат работы функции.

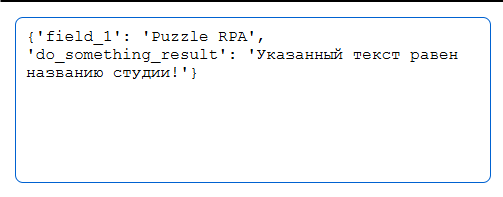

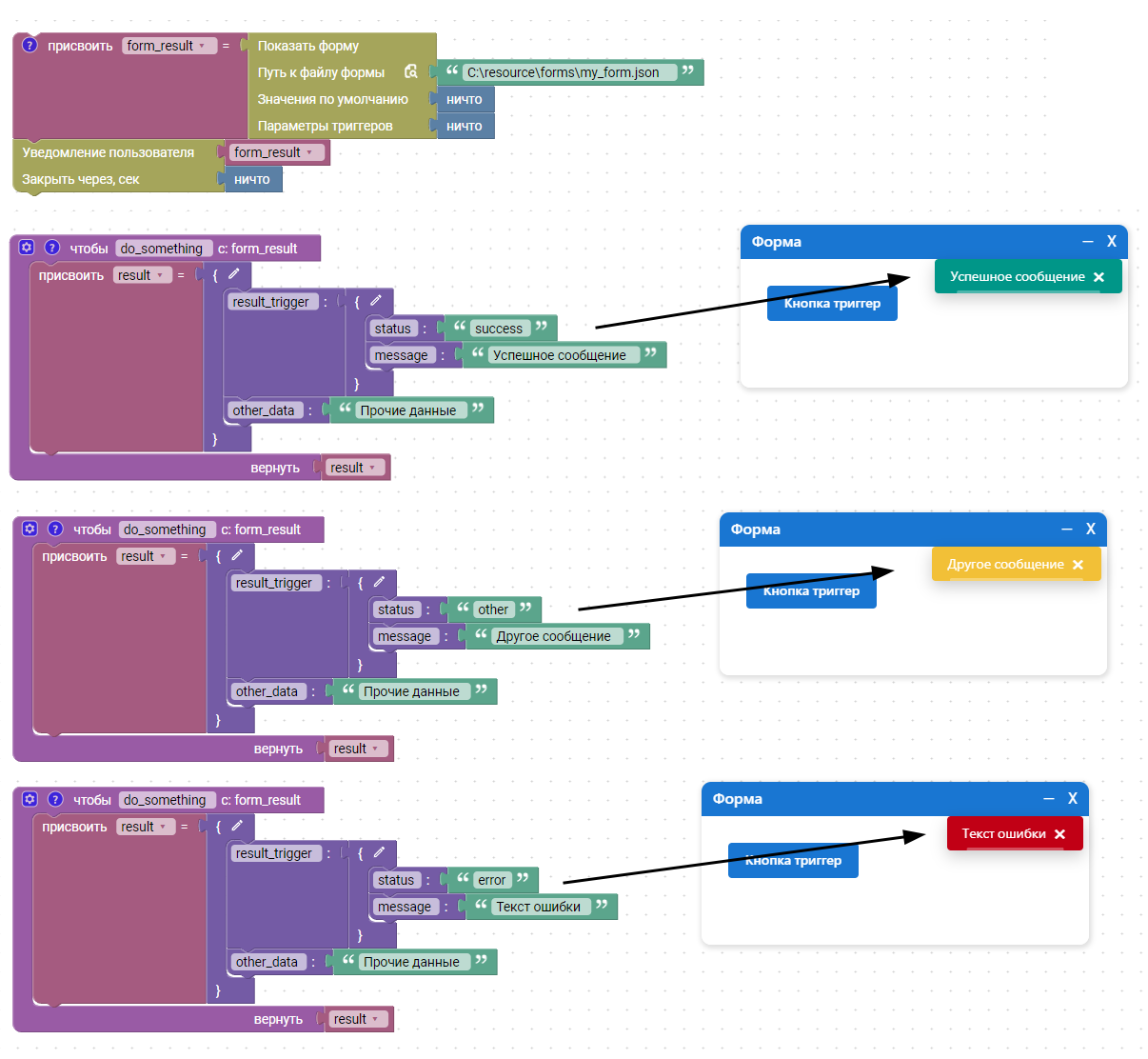

Результат выполнения функции сохраняется с ключом ID результата и возвращается при клике по кнопке Подтвердить (ОК).

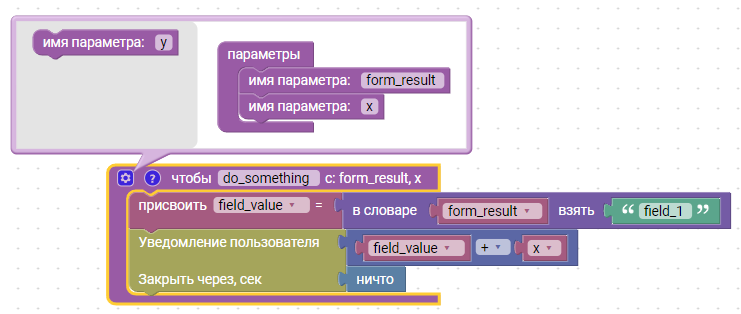

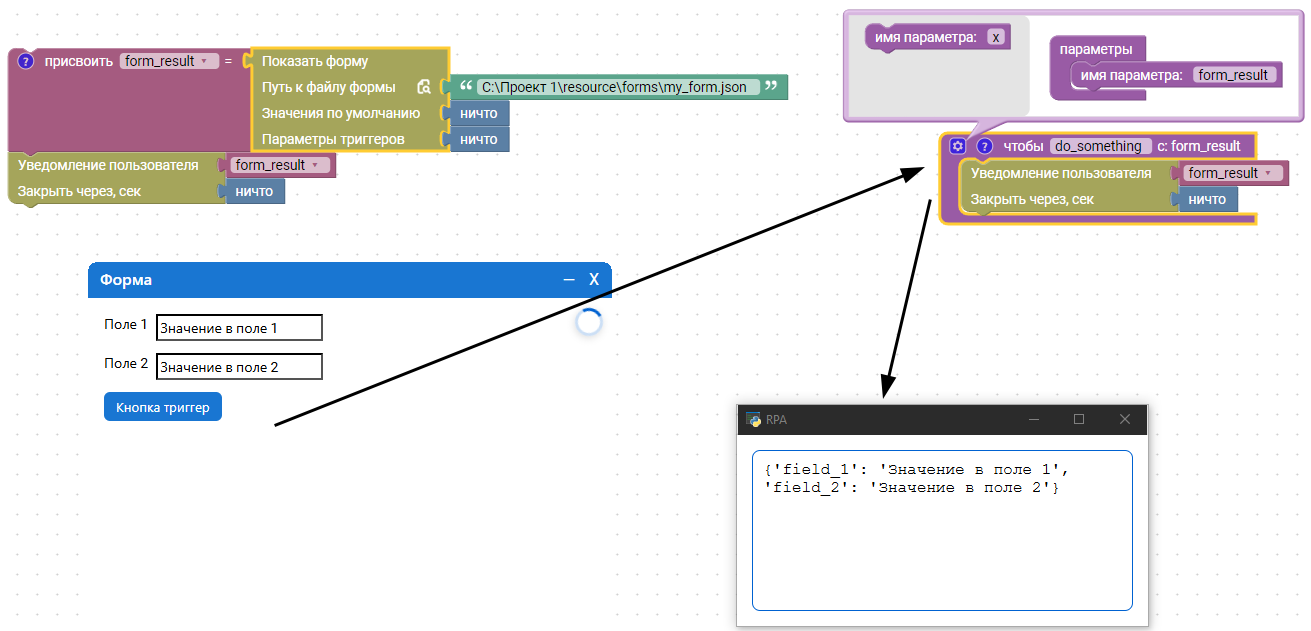

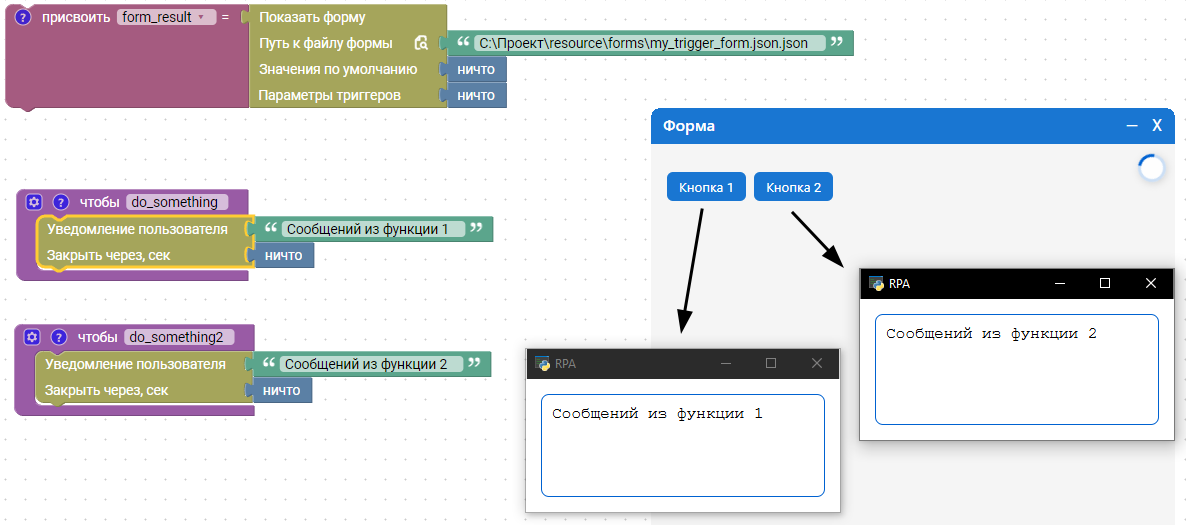

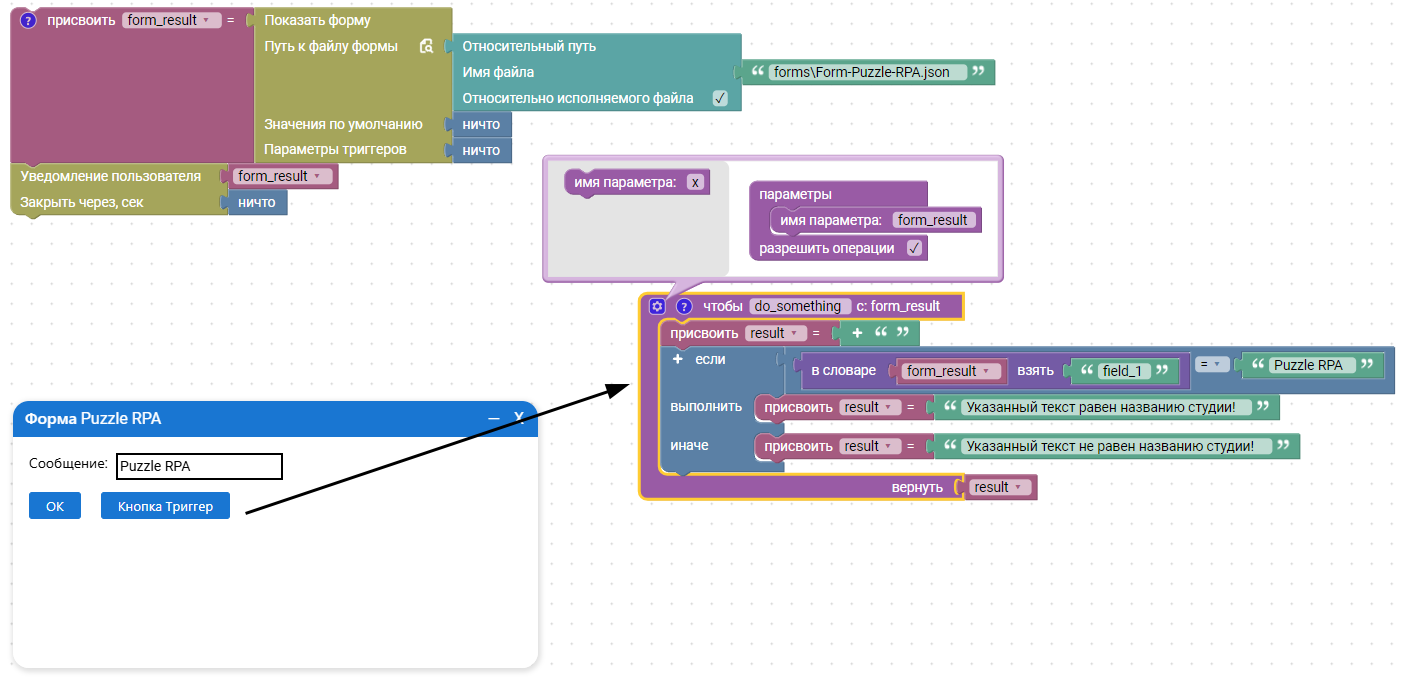

Пример - Триггер

В данном примере кнопка Триггер вызывает функцию do_something, которая проверяет текст, указанный в поле field_1.

Результат возвращается при завершении работы формы (нажатии кнопки ОК) с ключом do_something_result - значением параметра ID результата, указанным в настройках кнопки.

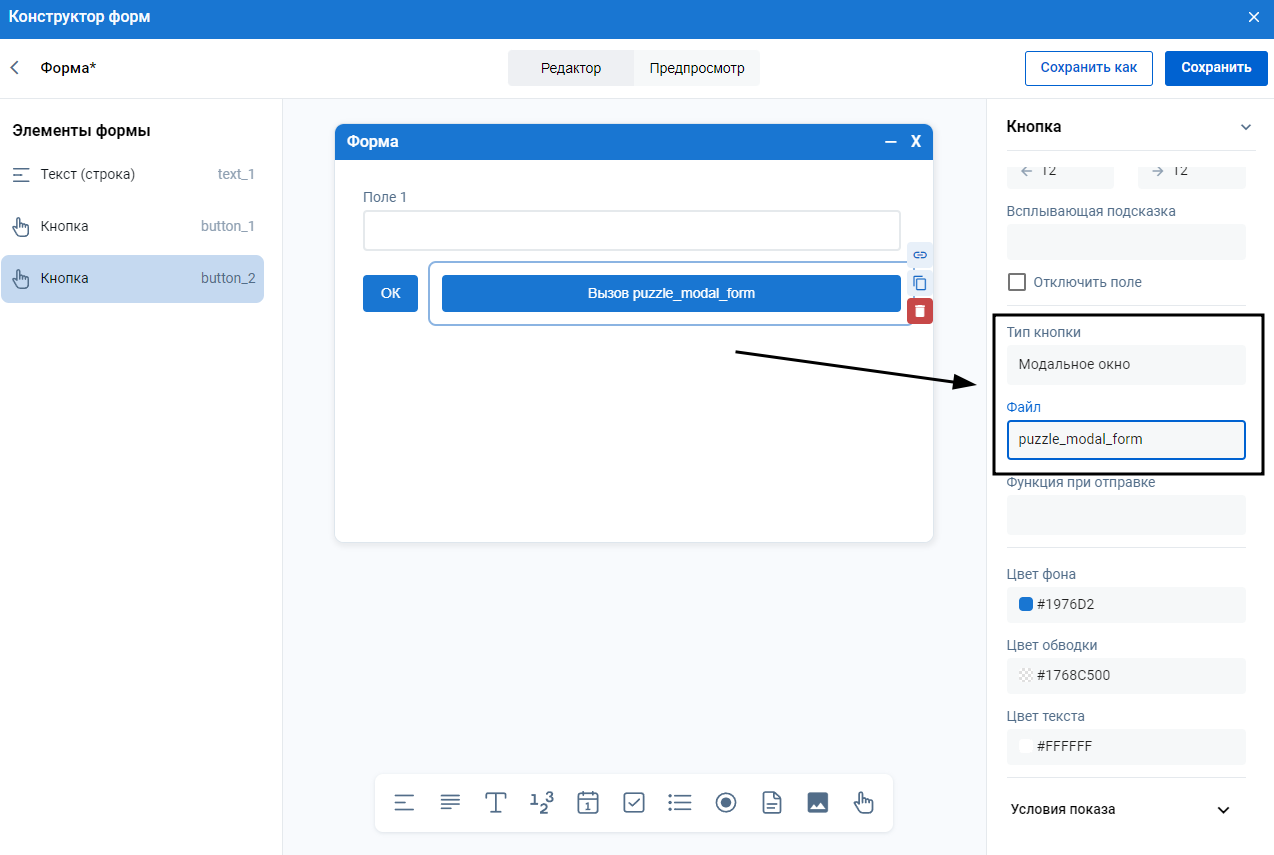

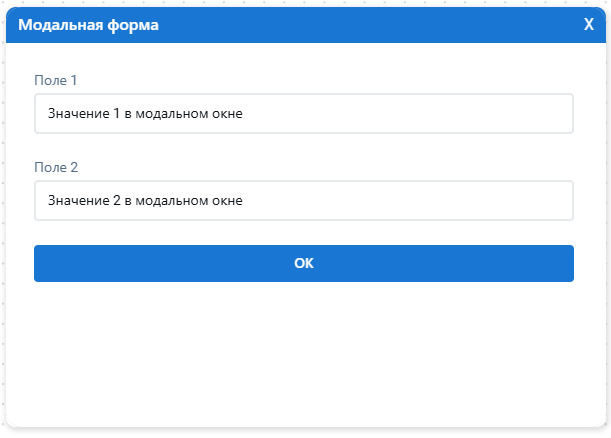

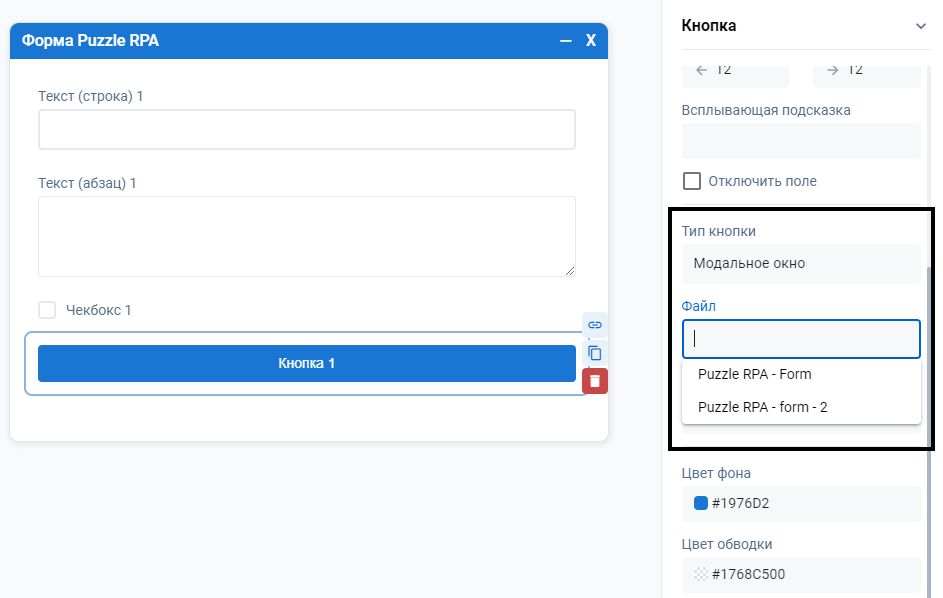

Модальное окно

Клик по кнопке Модальное окно открывает дополнительное диалоговое окно.

При выборе типа кнопки Модальное окно необходимо указать:

Файл - выпадающий список, позволяющий выбрать другую форму из списка созданных форм в данном проекте.

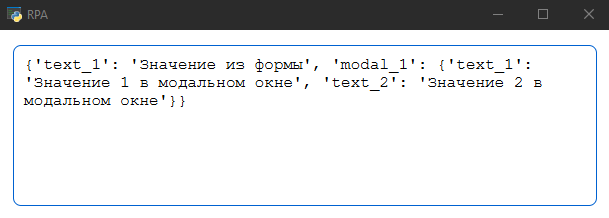

ID поля - идентификатор, используемый в качестве ключа в словаре результата при возврате данных из дочернего модального окна (когда текущая форма вызывает другое модальное окно, значение, возвращённое этим окном, записывается в результат по указанному ID поля).

Модальное окно предварительно должно быть сохранено в текущем проекте и выбирается из выпадающего списка:

Условия показа

Для каждого элемента доступен выбор условия показа в зависимости от значения в другом элементе. Для этого требуется:

Выполнить клик на кнопку + Добавить в разделе Условия показа;
Выбрать элемент, в зависимости от значения которого будет отображаться выбранная форма;
Указать условие;
При необходимости добавить дополнительные условия выполнив клик на кнопку + Добавить.

Набор условий

Набор условий - группа правил показа элемента, позволяющая группировать несколько проверок значений других элементов формы. Для этого требуется:

Выполнить клик по кнопке + Создать набор в разделе Условия показа:
Добавить уже созданное условие:
Создать новое условие внутри набора или выбрать условие из ранее созданных:

Пример - условие показа

В данном примере элемент с ID date_1 (Поле даты) будет отображено только если в текстовом поле с ID text_1 (Текстовое поле) будет значение Puzzle RPA.

Условия отключения поля

Помимо условий показа, для элементов ввода доступен раздел Условия отключения поля: пока условие выполняется, элемент отображается на форме, но недоступен для ввода (аналогично флагу Отключить поле). Условия задаются так же, как условия показа - кнопками + Добавить и + Создать набор.

Группа элементов

Группа элементов - это объединение нескольких элементов формы в единый блок для совместного управления, перемещения и настройки. Для создания группы требуется:

Выбрать элемент на рабочей области или в списке элементов в левой части интерфейса;
Выполнить клик на кнопку Создать группу:

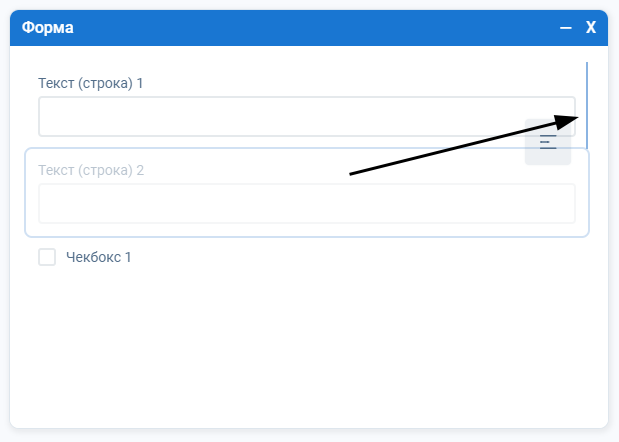

Добавить дополнительные элементы в группу путем перетаскивания новых элементов в группу на рабочей области:

Настройки группы

Для изменения свойств группы элементов требуется переключиться на группу в списке элементов в левой части интерфейса:

Доступны следующие параметры:

ID - уникальный идентификатор группы элементов в форме;
Заголовок - текст названия группы;
Ширина поля, auto/fill/px/% - способ задания ширины контейнера группы;

Поддерживает следующие форматы значения:

auto - ширина определяется автоматически на основе содержимого и контекста;
fill - группа растягивается на всю доступную ширину контейнера формы;
числовое значение с суффиксом px (например, 112px) - фиксированная ширина в пикселях;
числовое значение с суффиксом % (например, 100%) - ширина задаётся как процент от ширины контейнера формы.

Числовое значение обязательно указывается с суффиксом px или %.

Высота поля, px - высота контейнера группы в пикселях;
Сужаемая - включает изменение размеров группы пользователем в запущенной форме. Сужаемая группа отображается с заданными начальными размерами; её можно уменьшить до минимальных размеров или увеличить до ширины и высоты, указанных в основных настройках группы:
- Минимальная ширина, px и Минимальная высота, px - размеры, меньше которых группу нельзя сузить;
- Начальная ширина, px и Начальная высота, px - размеры группы при открытии формы;
Направление - направление размещения элементов внутри группы;
Выравнивание - выравнивание элементов внутри группы;
Отступы - внутренние отступы содержимого группы;
Показать заголовок - отображение или скрытие заголовка группы;
Сворачиваемая - включает возможность сворачивания и разворачивания группы;
Цвет фона - цвет фона контейнера группы;
Цвет заголовка - цвет текста заголовка группы;
Условие показа - правило отображения группы в зависимости от заданных условий.

Сохранение формы

Конструктор форм позволяет сохранить созданную форму. Для этого требуется:

Выполнить клик на кнопку Сохранить;
Указать название файла и выполнить клик на кнопку Сохранить.

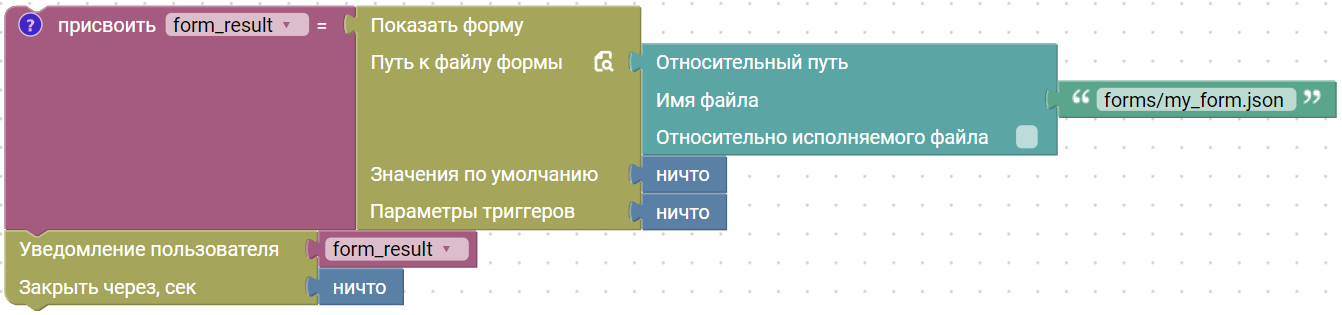

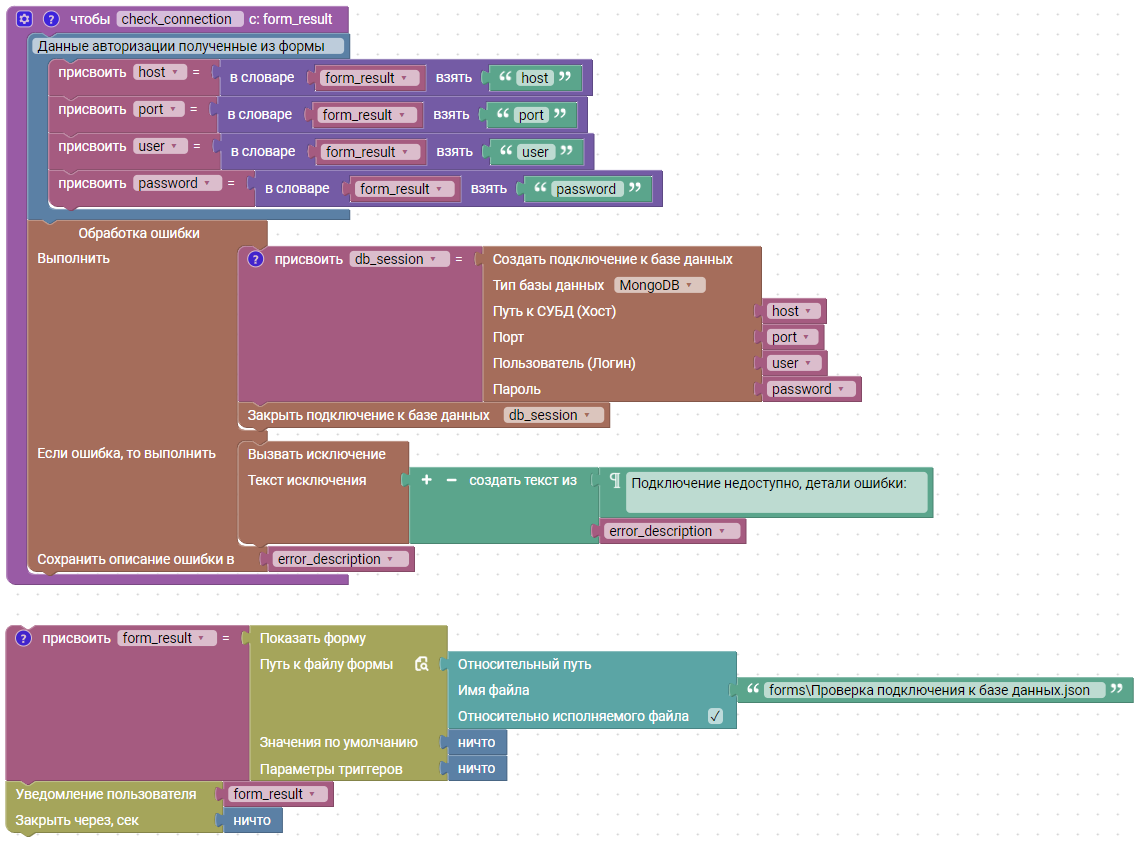

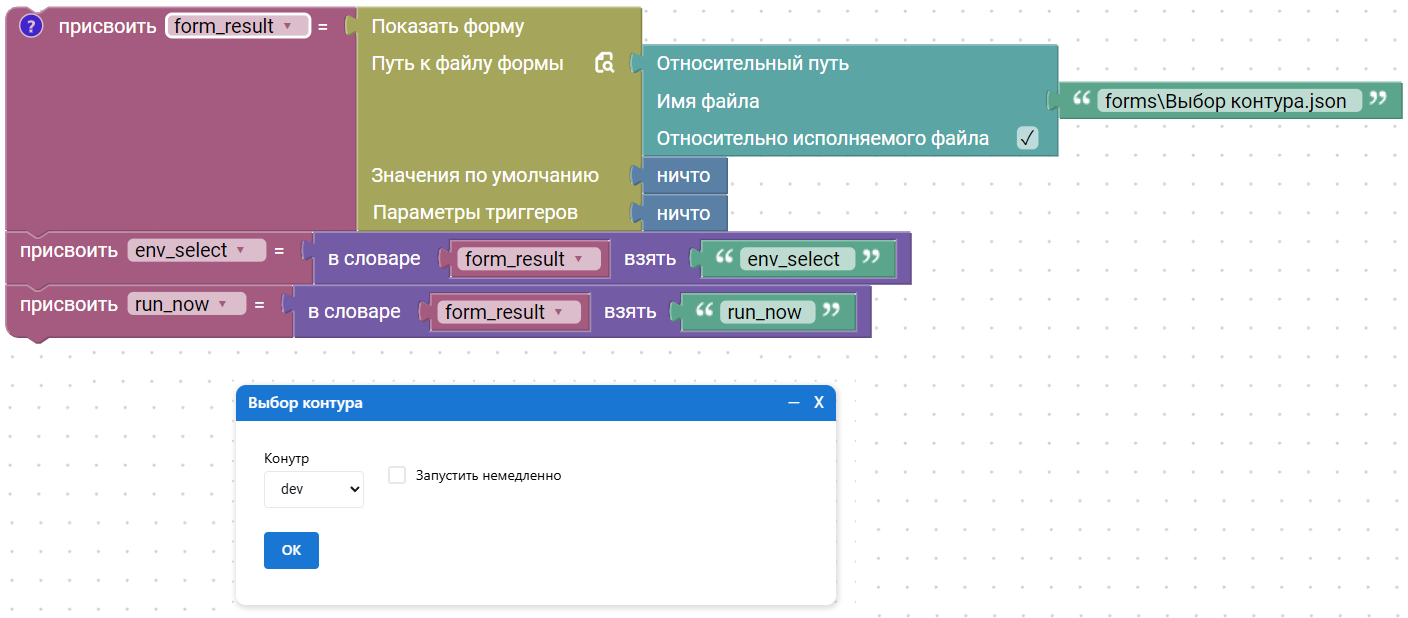

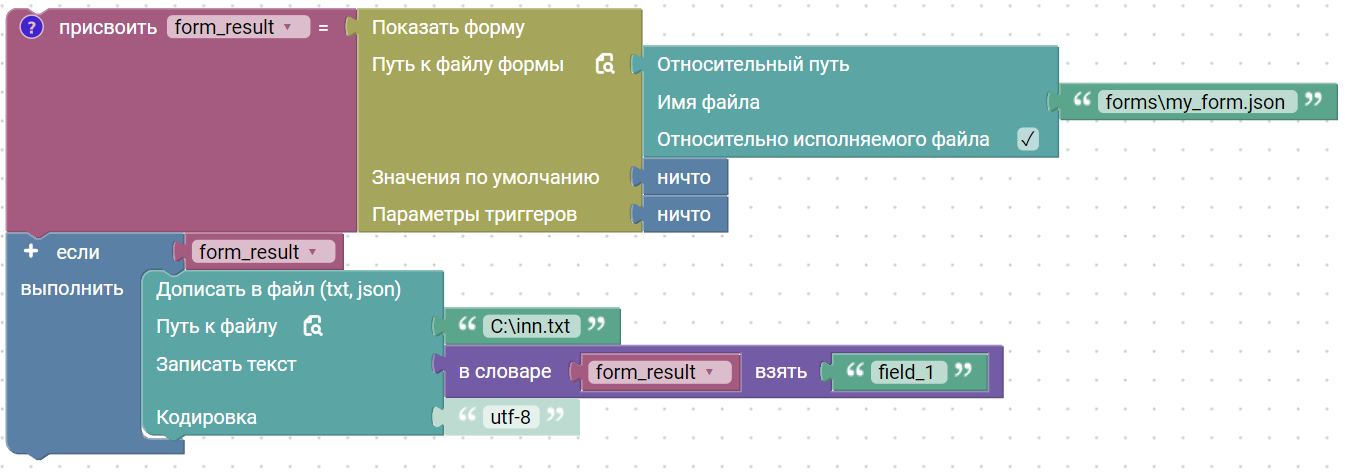

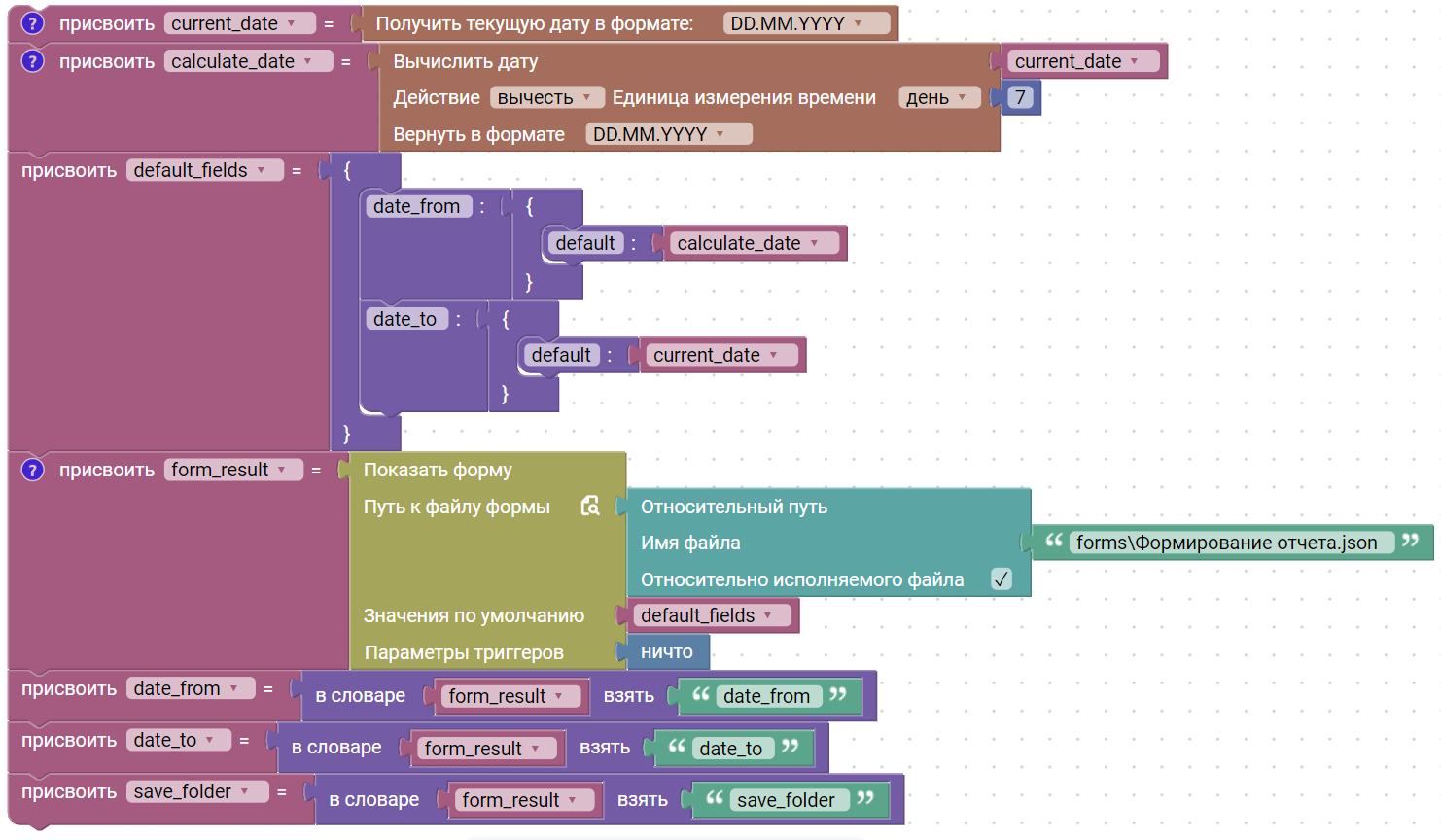

Вызов формы

Вызов созданной формы в алгоритме программного робота осуществляется с помощью блока Показать форму. Для этого необходимо указать:

Путь к файлу формы - путь до файла сохраненной формы;

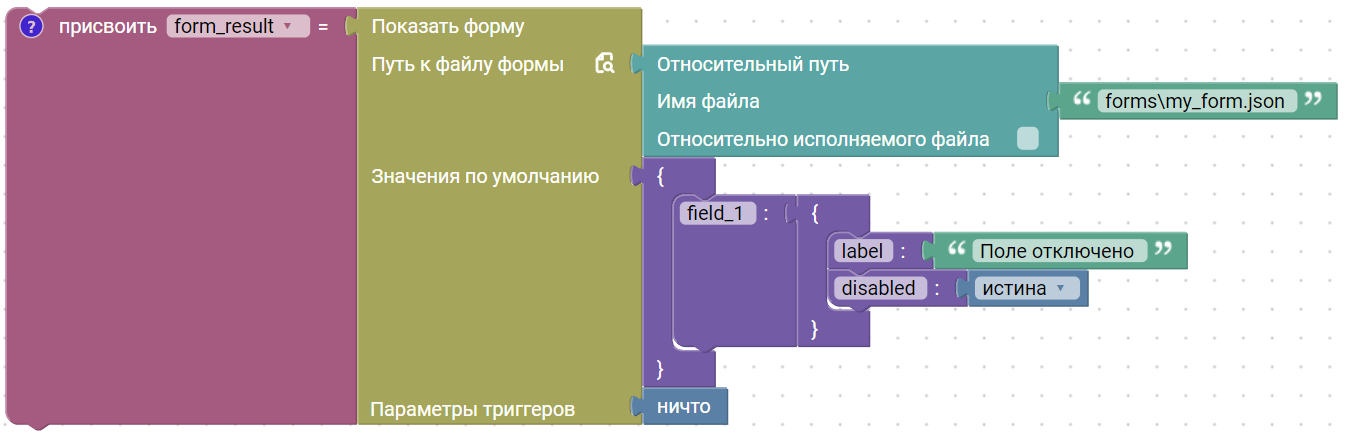

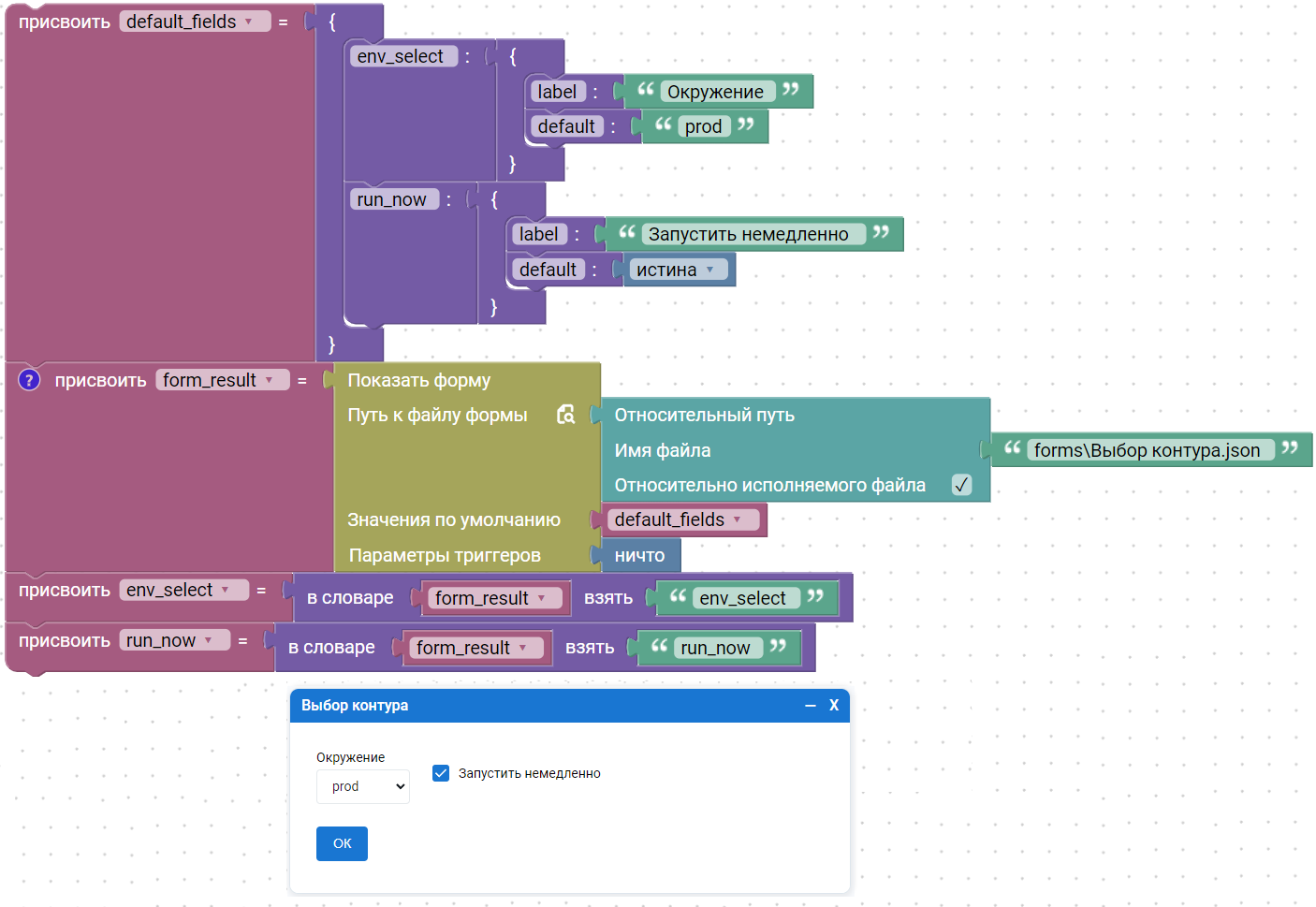

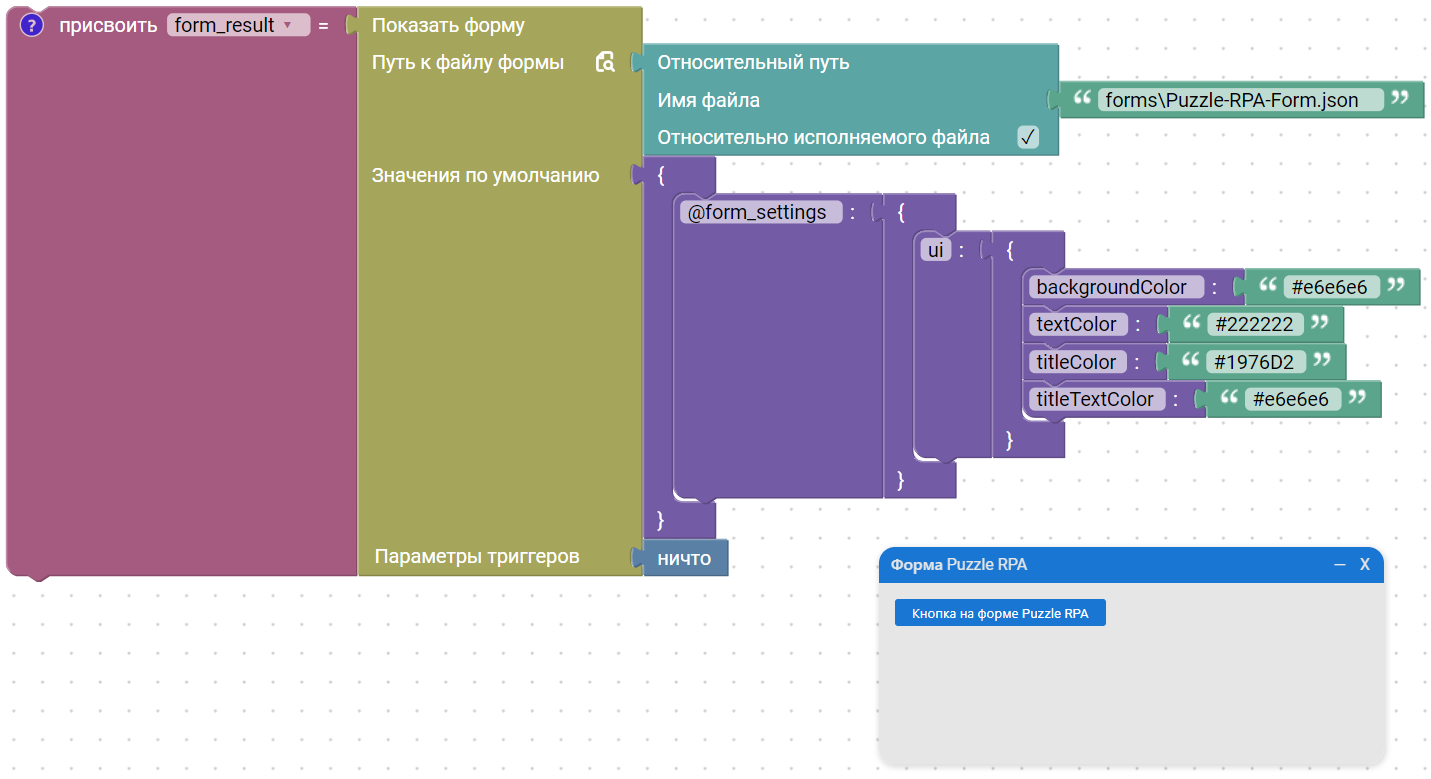

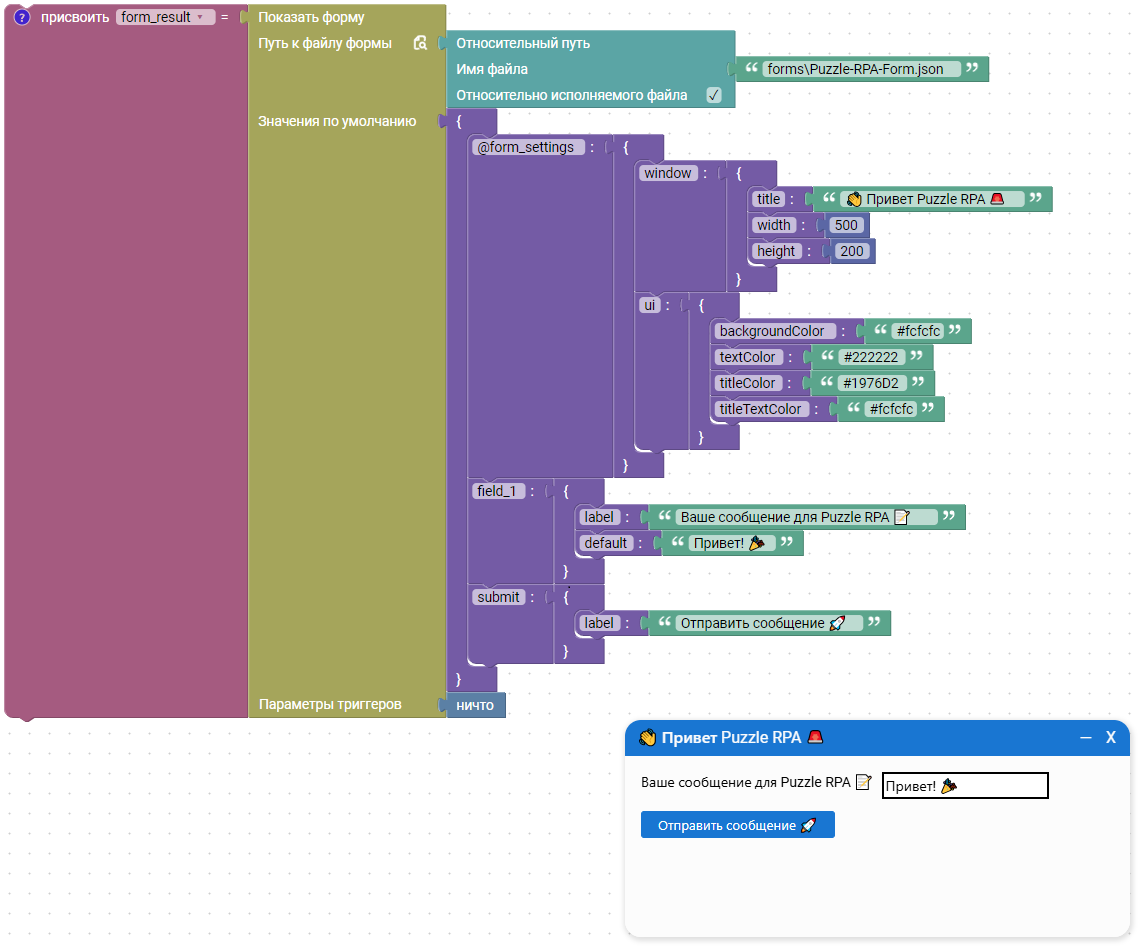

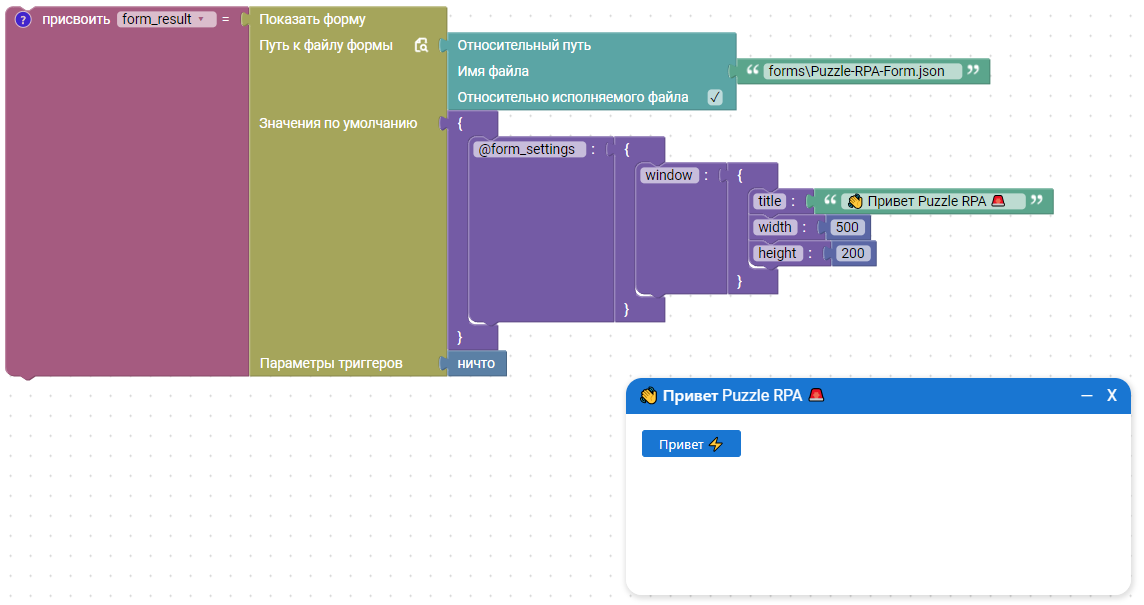

Значения по умолчанию - словарь для изменения параметров элементов формы;

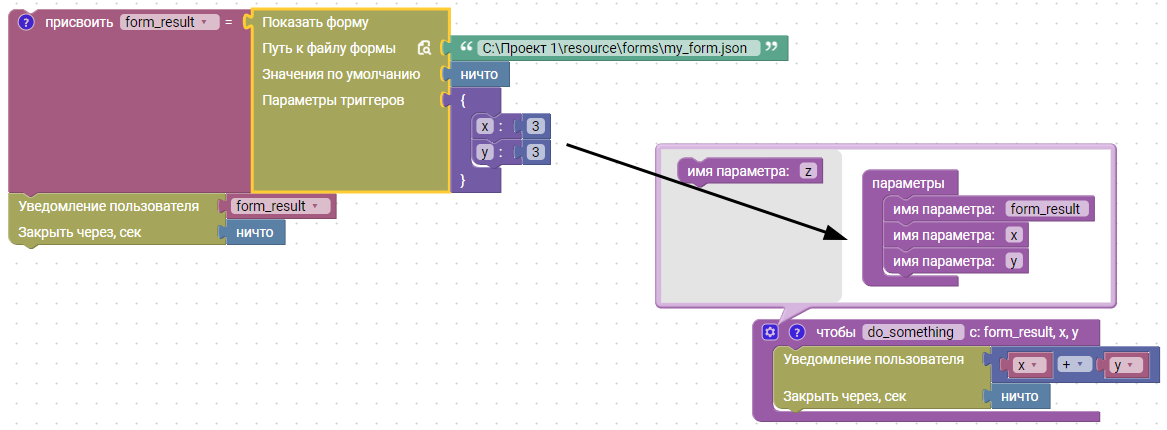

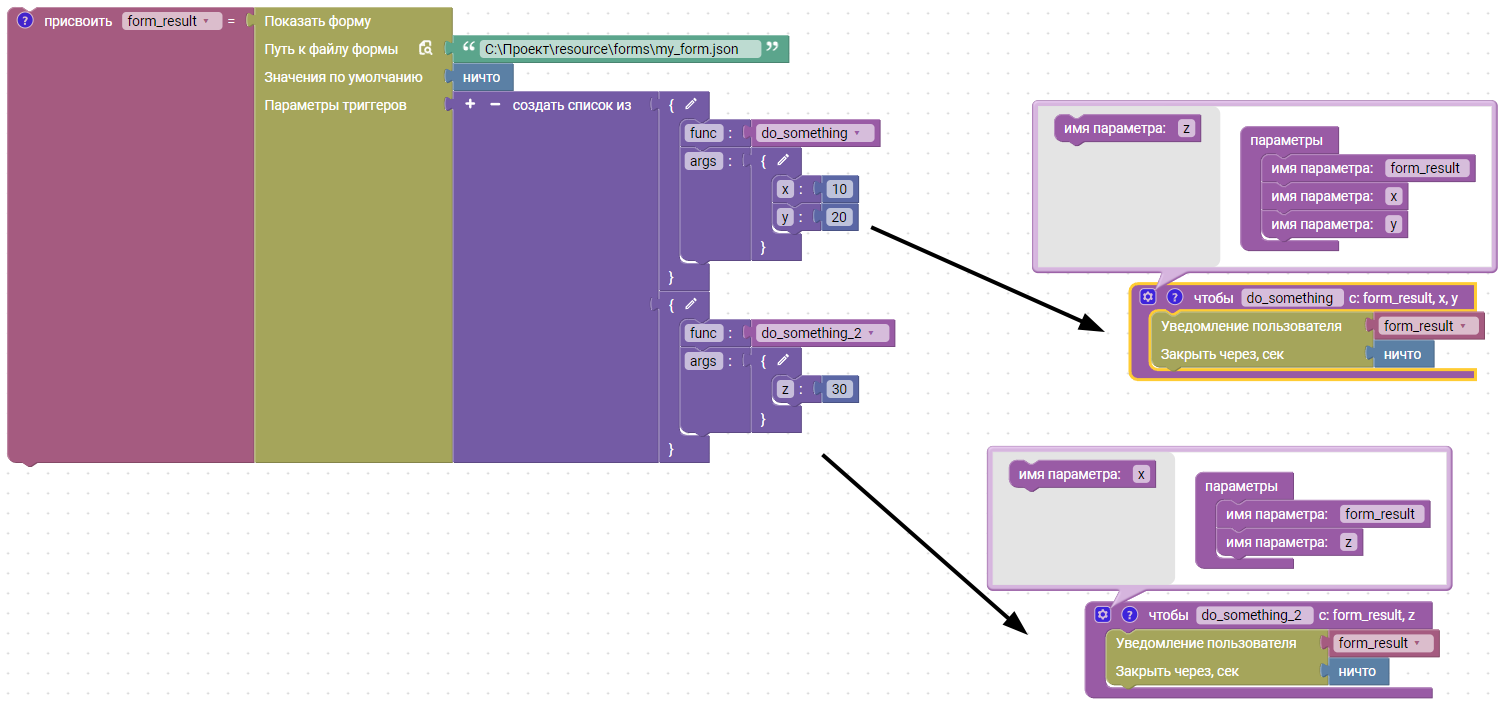

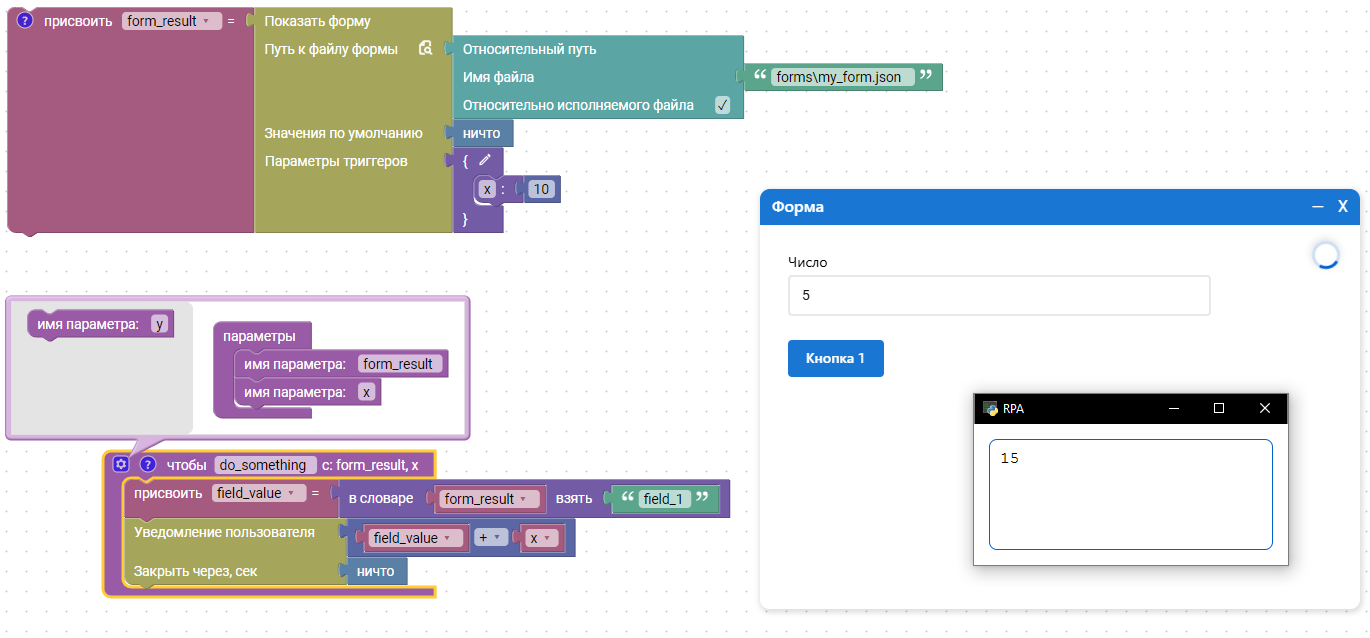

Параметры функции - значения параметров вызываемой функции.

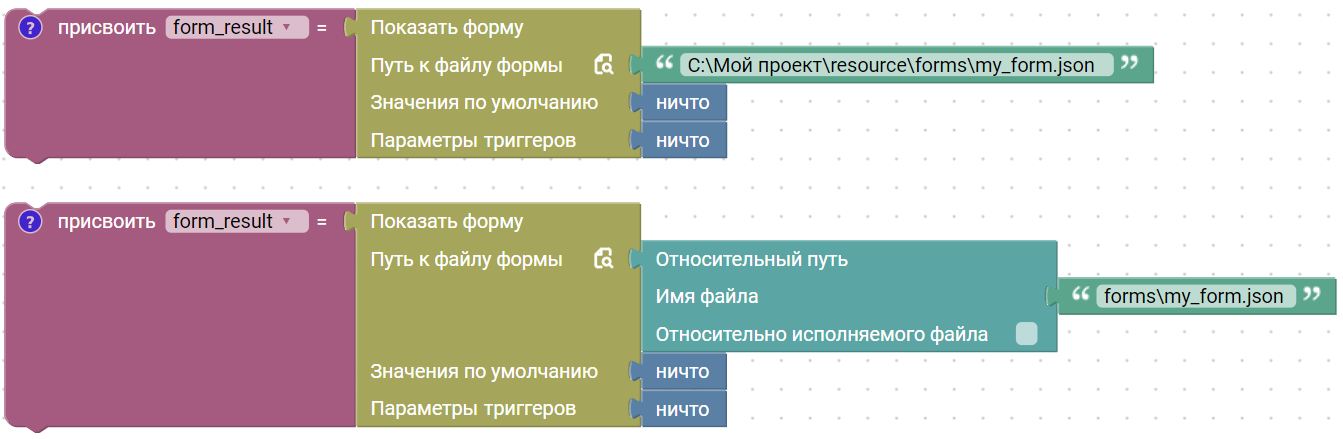

Путь до файла

В поле путь до файла требуется указать путь до сохраненного файла формы.

Значение по умолчанию

Блок позволяет динамически изменять свойства созданных элементов в форме. Для этого необходимо указать в блоке словарь:

{
    'id_element': {
                    'property': 'new_value'
                  }
}

Пример динамического изменения параметров

В данном примере выполняется запуск формы и изменение свойств текстового поля c ID field_1:

label - изменение заголовка поля на “Поле отключено”;
disabled - изменение признака отключения поля на “Истина”.

Параметры триггеров

Если в форме используется кнопка Триггер для вызова функции, то при этом можно передавать параметры в вызываемую функцию.

Параметры можно передавать в виде:

словаря - если параметры общие для всех вызываемых функций;
списка словарей - если требуется указать уникальные параметры для каждой из функций.

Пример с общими параметрами для всех функций:

{
    "x": 10,
    "y": 20
}

Пример для нескольких функций:

[
    {
        "func": do_something,
        "args": {
            "x": 10,
            "y": 20
        }
    },
    {
        "func": do_something_2,
        "args": {
            "z": 30
        }
    }
]

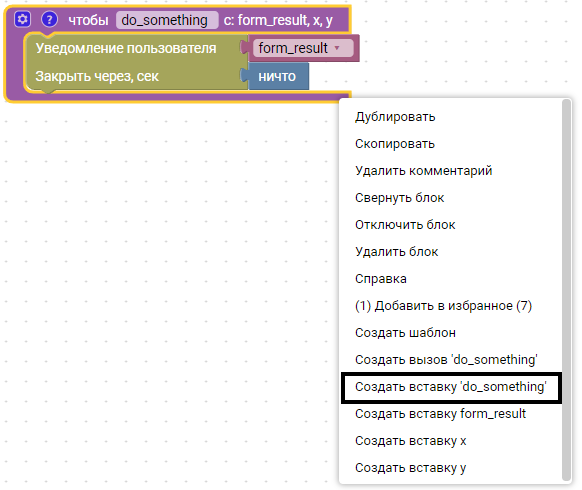

В данном случае: func - вставка функции, которой будут переданы значения аргументов, args - соответствующие аргументы.

Результат выполнения кнопки триггер

Если в форме используется кнопка Триггер для вызова функции, можно вернуть пользовательское сообщение о результате выполнения функции. Для этого функция должна вернуть словарь следующего вида:

{
    "result_trigger":{
        "status": "success | other | error",
        "message": "Сообщение"
    },
    "other_data": "Прочие данные",
    ...
}

Для отображения пользовательского результата обязательным является словарь result_trigger со следующими ключами:

status - статус выполнения (success | other | error);
message - текст сообщения для пользователя.

Результат выполнения формы

Форма возвращает результат только при нажатии кнопки типа Подтвердить (ОК). В этом случае результатом является словарь, где ключи соответствуют ID элементов формы, а значения - данным, введённым или выбранному пользователем.

Если пользователь завершает работу с формой с помощью кнопки типа Отмена (или закрывает окно формы), форма возвращает пустой словарь {}.

Доступные параметры для динамического изменения

Элементы имеют ряд параметров, которые можно изменять динамически во время вызова формы из алгоритма:

Заголовок окна (window)

title - заголовок окна (текстовое значение);
width - ширина окна (числовое значение);
height - высота окна (числовое значение);
position - положение окна на экране: center, arrowUpwardLeft, arrowUpward, arrowUpwardRight, arrowLeft, arrowRight, arrowDownwardLeft, arrowDownward, arrowDownwardRight;
x, y - координаты левого верхнего угла окна в пикселях (числовые значения, не меньше 0). Если переданы координаты, параметр position не учитывается.

Параметры формы передаются в виде значения ключа словаря @form_settings.

{
    "@form_settings": {
        "window":{
            "title": "👋 Привет Puzzle RPA 🚨",
            "width": 500,
            "height": 200,
            "position": "arrowUpwardRight",
        }
    }
}

Внешний вид (ui)

backgroundColor - цвет фона формы (текстовое значение);
textColor - цвет текста формы (текстовое значение);
titleColor - цвет заголовка формы (текстовое значение);
titleTextColor - цвет текста заголовка формы (текстовое значение).

Параметры формы передаются в виде значения ключа словаря @form_settings.

{
    "@form_settings": {
        "ui":{
            "backgroundColor": "#e6e6e6",
            "textColor": "#222222",
            "titleColor": "#1976D2",
            "titleTextColor": "#e6e6e6",
        }
    }
}

Текст (строка)

label - заголовок поля (текстовое значение);
disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
default - значение по умолчанию (текстовое значение);
tooltipText - текст подсказки элемента (текстовое значение).

Текст (абзац)

label - заголовок поля (текстовое значение);
disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
default - значение по умолчанию (текстовое значение);
rows - количество строк (числовое значение);
tooltipText - текст подсказки элемента (текстовое значение).

Пароль

label - заголовок поля (текстовое значение);
disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
tooltipText - текст подсказки элемента (текстовое значение).

Чекбокс

label - заголовок поля (текстовое значение);
disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
default - признак, определяющий, выбран ли чекбокс при открытии формы (допустимое значение: Истина/Ложь);
tooltipText - текст подсказки элемента (текстовое значение).

Селект

label - заголовок поля (текстовое значение);
disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
default - значение по умолчанию (текстовое значение);
options - список значений в выпадающем списке (массив значений);
tooltipText - текст подсказки элемента (текстовое значение).

Файл

dialogTitle - заголовок окна выбора файла (текстовое значение);
showFullPath - показывать весь путь к выбранному файлу (логическое значение);
label - заголовок поля (текстовое значение);
disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
default - значение по умолчанию (текстовое значение);

allowMultiple- признак, определяющий, доступен ли множественный выбор файлов (допустимое значение: Истина/Ложь);
directory- признак, определяющий, требуется выбрать папку (допустимое значение: Истина/Ложь);
fileTypes - допустимые расширения через запятую (текстовое значение, например xls*,csv). Поддерживаются подстановочные символы * и ? - см. заметку Подстановочные символы в описании элемента Файл;
tooltipText - текст подсказки элемента (текстовое значение).

Число

label - заголовок поля (текстовое значение);
disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
default - значение по умолчанию (числовое значение);
min - минимальное значение (числовое значение);
max - максимальное значение (числовое значение);
step - шаг переключения между числами (числовое значение);
tooltipText - текст подсказки элемента (текстовое значение).

Дата

label - заголовок поля (текстовое значение);
disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
default - значение по умолчанию (текстовое значение в формате YYYY-MM-DD. Пример: 2025-10-08);
tooltipText - текст подсказки элемента (текстовое значение).

Радио

label - заголовок поля (текстовое значение);
disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
default - значение по умолчанию (текстовое значение);
options - список вариантов переключателей (массив значений);
tooltipText - текст подсказки элемента (текстовое значение).

Кнопка

label - заголовок поля (текстовое значение);
disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
tooltipText - текст подсказки элемента (текстовое значение).


label - заголовок поля (текстовое значение);
disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь);
tooltipText - текст подсказки элемента (текстовое значение).

Пример динамического изменения

В данном примере:

Устанавливается заголовок окна 👋 Привет Puzzle RPA 🚨 и изменяется размер окна;
Изменяются цвета формы (ui);
Для текстового поля field_1 устанавливается заголовок Ваше сообщение для Puzzle RPA 📝 и значение по умолчанию Привет! 🎉;
Для кнопки submit изменяется заголовок Отправить сообщение 🚀.

Примеры использования

Пример 1 - Получение данных от пользователя

В данном примере выполняется получение идентификационного номера налогоплательщика (ИНН) от пользователя для использования в алгоритме программного робота. Для этого:

Создается форма с текстовым полем для ввода ИНН кнопкой подтверждения или отмены ввода;

Элемент в форме для ввода - это текстовое поле. Данный элемент имеет ID field_1. Данный ID требуется для получения данных из формы.
Создается алгоритм программного робота состоящий из:
- Вызов созданной формы;
- Проверка на пустое значение, полученное от формы (если пользователь нажал на кнопку Отмена, форма возвращает пустой словарь {});
- Если пользователь выполнил нажатие на кнопку ОК и отправил данные, выполняется запись полученного ИНН в файл.
Значение из поля ИНН извлекается по ID field_1 элемента на форме.

Пример 2 - Кнопка Триггер

Тип кнопки Триггер позволяет запустить функцию

В данном примере выполняется запуск двух функций с помощью кнопок на форме. Для этого:

Создается кнопка с типом Триггер;
Задается Действие при нажатии для созданной кнопки и выбирается функция из проекта do something;
Создается кнопка номер 2 с типом Триггер;
Задается Действие при нажатии для созданной кнопки и выбирается функция из проекта do something2.

При вызове формы, кнопки на форме с типом Триггер будут запускать выполнение функции do something или do something2.

Пример 3 - Передача параметров триггеров

В этом примере демонстрируется вызов функции с передачей параметров. Для этого:

Создаётся форма с числовым полем с ID field_1 и кнопкой Триггер, привязанной к функции do_something:
Создаётся функция, принимающая два параметра:
- form_result - словарь с данными, полученными из формы;
- x - дополнительный параметр, значение которого задаётся при вызове формы. Из form_result извлекается число из поля field_1, после чего оно складывается со значением параметра x. Результат операции выводится на экран.
При использовании параметров функции первым аргументом всегда должен быть параметр, принимающий результаты заполнения элементов формы (словарь с данными). Дополнительные параметры указываются опционально, и их значения необходимо задавать в поле Параметры триггеров при вызове формы.

После запуска формы выполняется сложение значения 5 из числового поля field_1 и числа 10, переданного в параметре x при вызове формы.

Пример 4 - Вызов дочернего модального окна

В данном примере выполняется запуск дочернего модально окна. Для этого:

Создается модальное окно с названием puzzle_modal_form:
Создается вторая форма:

В данной форме создаётся кнопка типа Модальное окно, при нажатии на которую открывается уже созданная форма puzzle_modal_form.
Создается вызов формы:

При клике на кнопку Вызов puzzle_modal_form открывается дополнительная форма, созданная на шаге 1.

Результат будет получен в виде словаря:

Значение из модального окна puzzle_modal_form можно получить по ключу словаря modal_1:

Ключ задается в настройках кнопки вызова модального окна:

Пример 5 - Изменение свойств элементов при вызове формы

В данном примере выполняется отключение текстового поля при вызове формы. Для этого:

Создается форма с двумя текстовыми полями c ID field_1 и field_2:
Создается вызов созданной формы:

В данном случае выполняется отключение поля field_1 и изменение заголовка данного поля на значение Поле отключено. Для этого в разъем Значение по умолчанию передается словарь, где ключ - ID элемента на форме, значения - словарь с изменяемыми параметрами данного элемента.
- label - заголовок поля (текстовое значение);
- disabled- признак, определяющий, недоступен ли элемент для взаимодействия (допустимое значение: Истина/Ложь).
Полный список доступных параметров можно найти в разделе Доступные параметры для динамического изменения.

После запуска формы будет отключено поле с ID field_1 и изменен заголовок.

Пример 6 - Выбор окружения перед запуском робота

Робот запрашивает у пользователя окружение запуска и подтверждение перед стартом.

Создаётся форма с элементами: Селект (значения: dev, test, prod) и Чекбокс «Запустить немедленно»;
В алгоритме вызывается форма и из результата читаются ключи env_select и run_now;
В зависимости от выбранного может изменяться логика выполнения алгоритма и выполняется запуск.

Пример словаря для динамического задания значений по умолчанию:

{
    'env_select': {
        'label': 'Окружение',
        'default': 'prod',
    },
    'run_now': {
        'label': 'Запустить немедленно',
        'default': True,
    }
}

В случае задания динамических значений по умолчанию форма и алгоритм будут выглядеть следующим образом:

Пример 7 - Плановый запуск отчёта с параметрами периода

Робот перед запуском отчёта запрашивает у пользователя даты «с» и «по» и путь для сохранения.

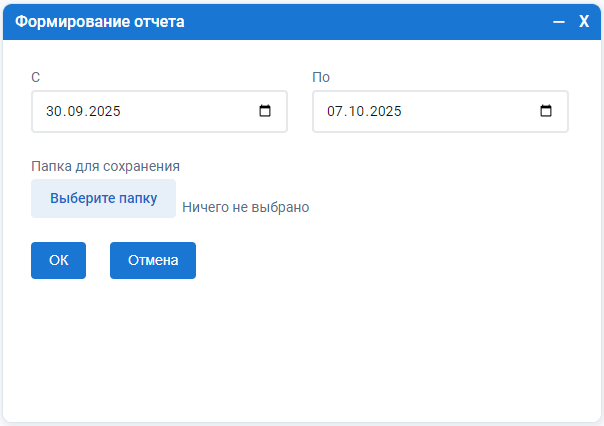

Создаётся форма с полями: Дата (date_from), Дата (date_to) и Файл (выбор папки);
По умолчанию date_from = текущая дата минус 7 дней, date_to = текущая дата;
После подтверждения робот формирует отчёт за выбранный период и сохраняет в указанную директорию.

Пример словаря для установки дефолтных значений:

{
    'date_from': { 'default': '2025-10-01' },
    'date_to':   { 'default': '2025-10-08' }
}

В случае задания динамических значений по умолчанию форма и алгоритм будут выглядеть следующим образом:

Пример 8 - Ввод параметров подключения к БД и проверка соединения

Перед выполнением записи в базу данных робот собирает параметры подключения и валидирует их.

Создаётся форма с полями: Текст host, Число port, Текст user, Пароль password;
Кнопка типа Триггер «Проверить соединение» вызывает функцию проекта check_connection для теста коннекта;
При успешной проверке пользователь подтверждает запуск основного сценария кнопкой «ОК».

При успешной проверке подключения к базе данных, форма покажет статус выполнения функции check_connection.

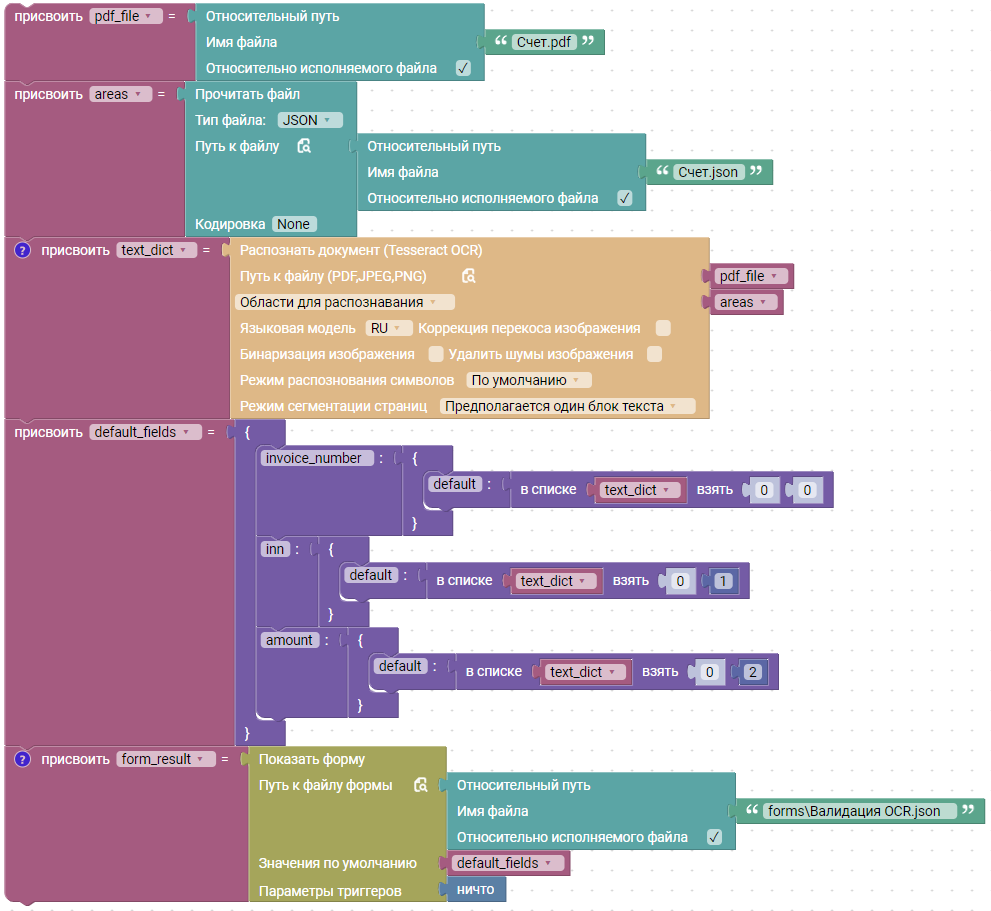

Пример 9 - Утверждение распознанных данных перед отправкой

После OCR робот показывает ключевые поля для проверки и правки оператором.

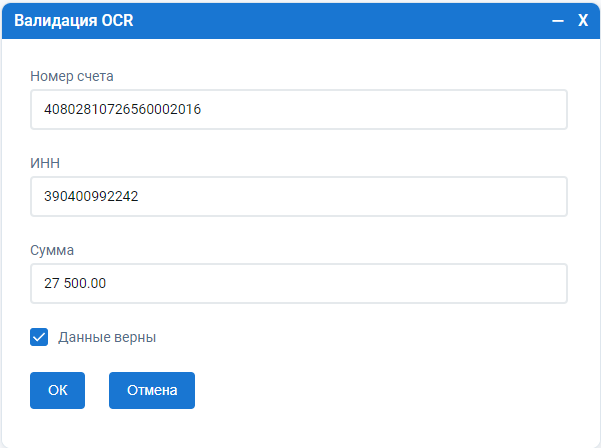

Создаётся форма с полями Текст для «Номер счёта», «ИНН», «Сумма» и чекбокс «Данные верны»;
Поля заполняются значениями по умолчанию из результата распознавания;
Пользователь при необходимости корректирует значения, ставит отметку «Данные верны» и подтверждает;
Робот отправляет данные в целевую систему.
